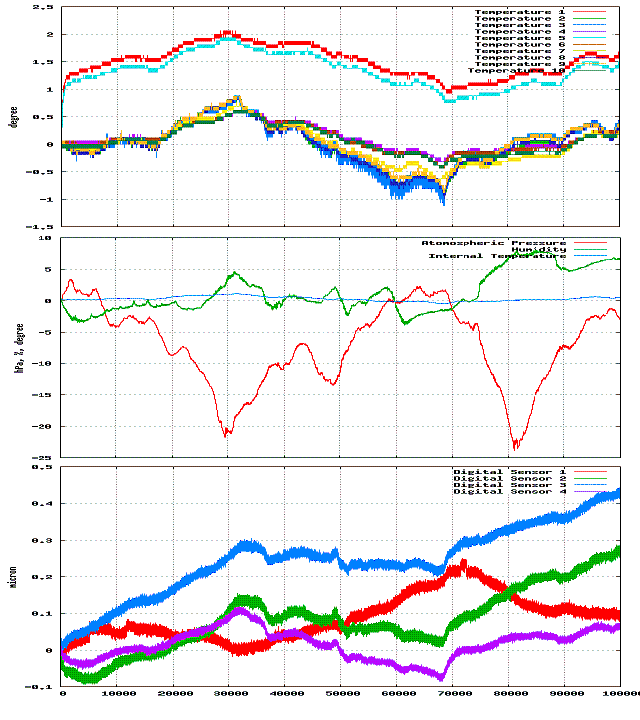

2006年3月25日〜4月5日に取得したデータを以下に示す。
センサー1(赤)の周りの環境(今回は主に温度)に対する相関が他の3つのセンサーとは逆になっている。前回まではこの様な症状は出ておらず、今回突然起こった。原因は不明
また、今回は今までとは違い、水蒸気量と温度ではうまく補正できなかった。

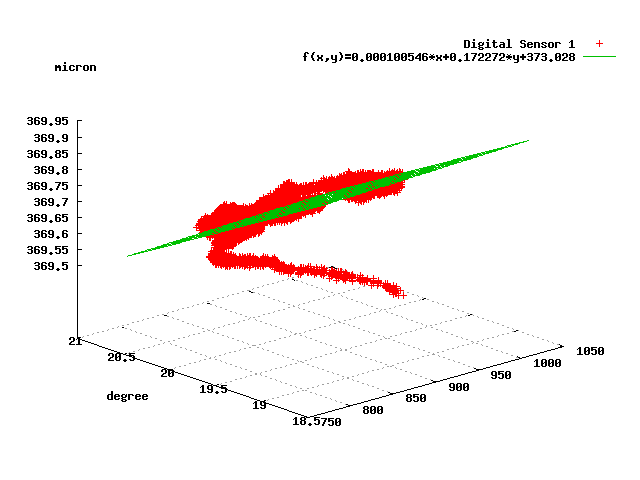

センサーの値と水蒸気量と温度の関係
補正結果
2006年4月10日〜4月20日の測定では次のことを行った。

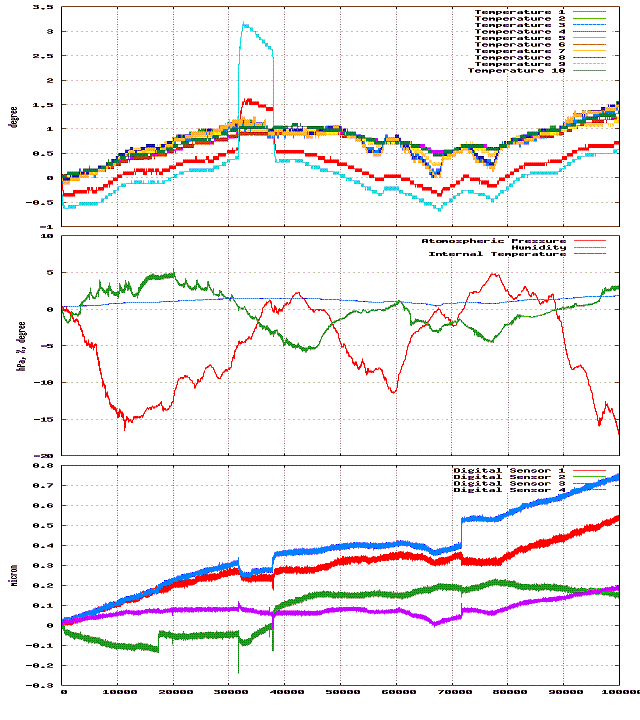

測定の結果を示す。
センサー1とセンサー2を入れ換えたので、下段のグラフの緑の線が前回特性が逆になったセンサーである。今回もこのセンサーの特性が他の3つに対して逆になっている。よって、特性が逆転した原因はセンサーヘッドにあると考えられる。
上段のグラフの赤い線がコントロールボックスの基板の温度である。30000サンプリング目と40000サンプリング目の間の温度変化が、コントロールボックスにホッカイロを置いたことに依るものである。下段のセンサーの測定値と比べてみると、センサーの測定値はコントロールボックスの温度に反応していることがわかる。よって、補正はコントロールボックスの温度で行った方が良いと思われる。

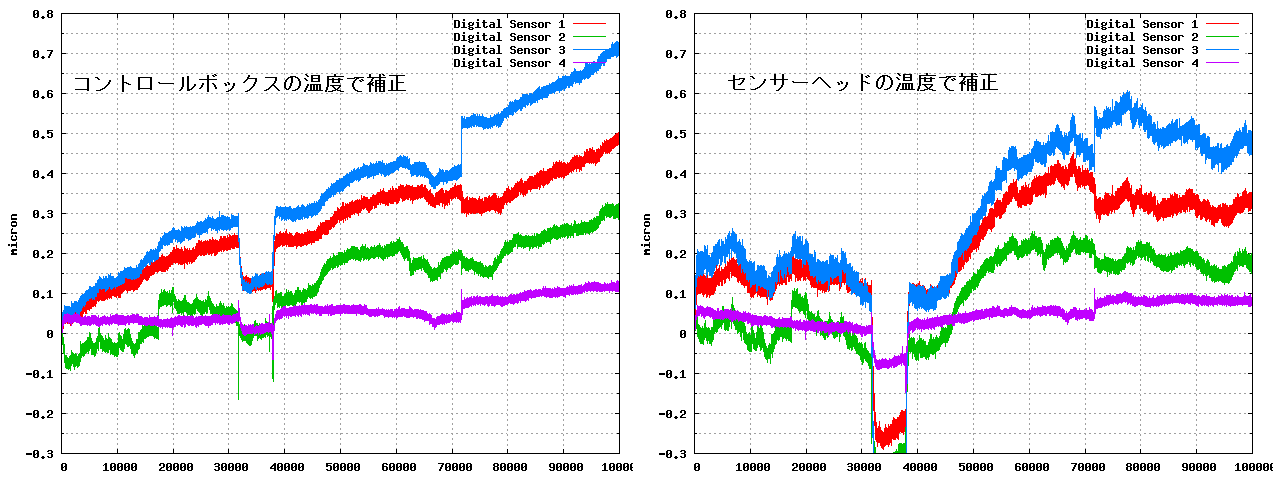

コントロールボックスの温度での補正と、センサーヘッドの温度での補正の2種類の補正を実際に行ってみた。
コントロールボックスは断熱材に覆われているので、温度が安定している。センサーヘッドの温度での補正での細かい振動はセンサーヘッドのむきだしで温度が安定していないことが原因と考えれる。しかし、それを考慮してもコントロールボックスの温度での補正の方が、特に温度変化に対する反応で優れていると思われる。
