GND電位の変位

これまでの測定では、治具・新型のコントロールボックス・旧型のコントロールボックスを繋ぐGND線は、本当の意味で「接地」していなかった。前回の測定で、ケーブルを固定していたにも関わらず、測定値のジャンプが発生したのは、GNDの電位が放電などで急変したのが原因ではないかと考えられる。
そこで、それを確かめるためにGND電位を人為的に変化させる実験を行った。

実験方法は次の通りである。

• 新型のコントロールボックス、旧型のコントロールボックスと治具(対向金属面)をGND線で結ぶ。ただし接地はしない。
• アースされたGND(配電盤のGNDを利用)に陰極を接続した乾電池と、アースされたGNDから延びる導線を用意する。(下図参照)
• 測定を行っている最中に、GND線を電池の陽極側端子で触れたり、アースされたGNDから延びる導線で触れたりしてGND線の電位を変化させる。

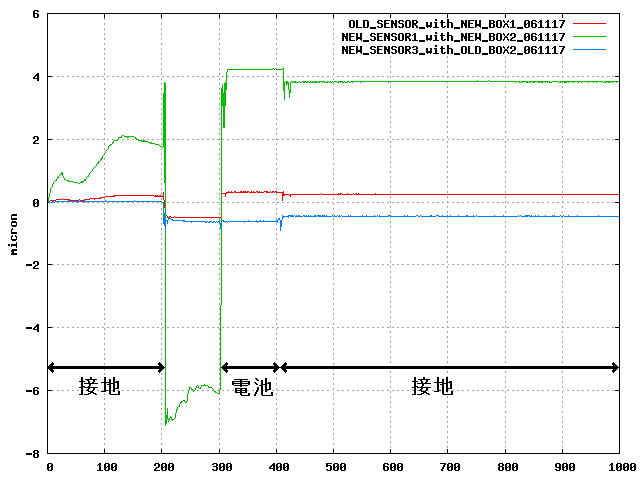

15分程度の測定を3回行った。その結果を下に示す。

• 赤：Old Sensor 1 @ New Box CH1
• 緑：New Sensor 1 @ New Box CH2
• 赤：New Sensor 3 @ Old Box CH2

GND線の電位を変化させると、測定値にジャンプが起きている。しかし、ジャンプのGND電位を変化させた後でGNDを接地させて元の電位に戻しても、測定値は元の水準に戻っていない。よって、単純にGNDを接地させさえすればよいというわけでもなさそうだ。
