効率

各レンズに対して単層膜防反射コーティングがほどこされている状態において、 370 nmから900 nmまでのどの波長においてもコリメータ系＋カメラ系に対する透過率が50%を越えるように設計されている。 430 nm付近で～70%というピークを持ち、360nmでもほぼ40%という設計になっている。単層膜防反射コートの設計は、短波長側で反射を防ぐことに特に重みがおかれている。

Fig. 14にFPモードとIFSモードにおいて期待される3DII の総効率を示す。この計算には、レンズ、鏡、フィルタ、FP/MLA等全ての光学素子と、 CCDの量子効率が含まれている。赤外シミュレータでの試験観測においては、赤外望遠鏡であるために観測波長が赤色に限られることや、天気が安定しなかったことなど、総効率を観測から求めることは困難であったが，赤色の波長帯において大雑把に予想通りの結果が得られたことは第3.4.2節で述べた通りである。図には、コリメータレンズを除いたレンズと鏡に多層膜コーティングがほどこされている場合も示した。現在、 R & Dによる国立天文台との協力により、多層膜防反射コートの開発を行っている。我々は、まず、単層膜コートのものですばるでの観測を行う予定であるが、その後、多層膜コートの技術が確立した段階で、多層膜のものに置き換える。単層膜コートで予想される効率から見積もられる、観測によって得られる``限界"の明るさをFig. 15に示した。

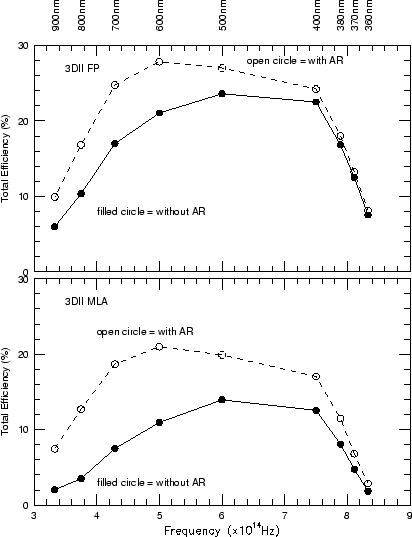

**図 14:** 3DIIにおいて期待されるトータルでの効率。 ``AR"は多層膜防反射コートが施されている場合。ファブリペロモードは現在のところ700 nm以下の波長が使用できる。
$\begin{figure}\begin{center}\begin{tabular}{c}\psfig{figure=trans3dii.ps,height=12cm} \end{tabular} \end{center} \end{figure}$

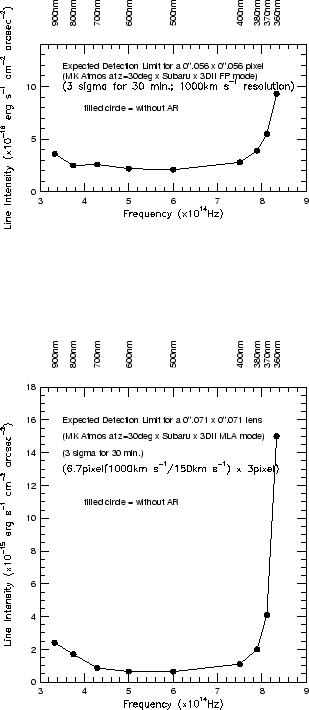

**図 15:***(upper)*単層膜コートで予想される効率から見積もられる、ファブリペロモードでの1ピクセルあたりの一様輝線検出 ``限界"。 CCDの読出し雑音を5 e^-と仮定した。 *(lower)* 単層膜コートで予想される効率から見積もられる、マイクロレンズモードでの1マイクロレンズあたりの一様輝線検出 ``限界"。ただし、波長方向1ピクセルが150 km s^-1に相当し、正しい輝線強度を得るために波長方向には1000 km s^-1分のピクセル数積分しないといけないという状況を想定。望遠鏡にはＡＤＣを着けた場合を考えた。なお、ここでは0''.071 × 0''.071 のマイクロレンズに対しての限界を示したが、0''.094 × 0''.094のマイクロレンズを使用する場合、限界は深くなる。
$\begin{figure}\begin{center}\begin{tabular}{c}\psfig{figure=noiseoptfp.ps,wi......\psfig{figure=noiseoptmla.ps,width=8cm} \end{tabular} \end{center} \end{figure}$
