主鏡FEM解析 8-B

主鏡 FEM 解析8 b

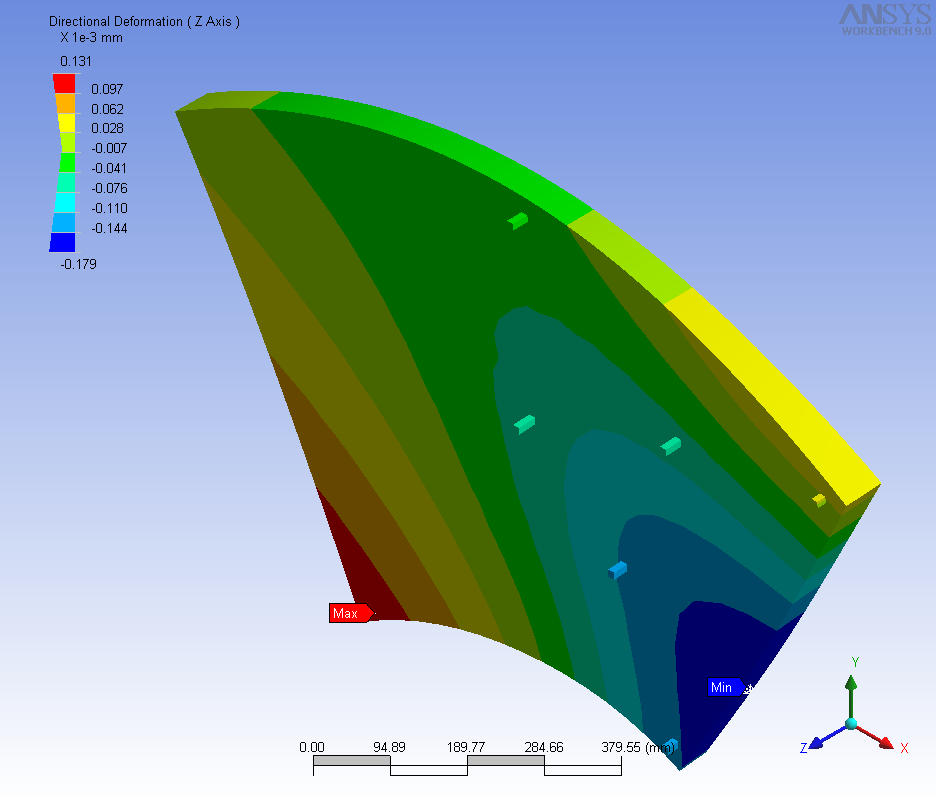

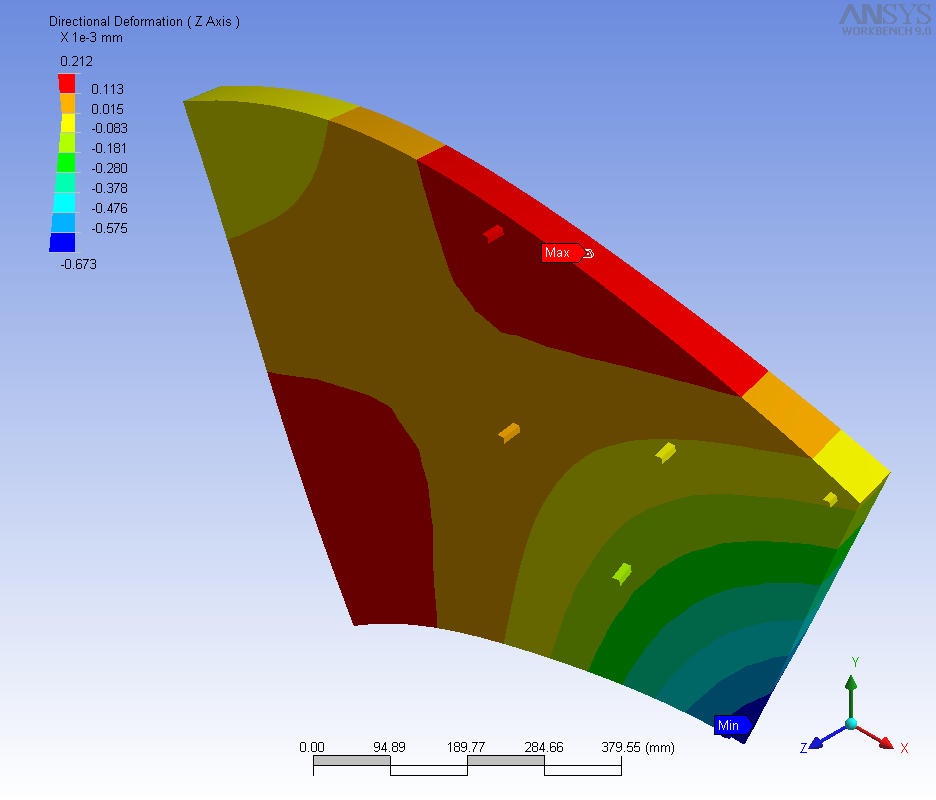

ホイッフルツリーに載せた状態で、上からの力に対してどの程度変形するかを調べるために、無重力状態での3点支持(アクチュエータ軸の真上)をした鏡に 1kgwずつ加えて変形を計算した。3点の支持点のうち、固定は1点のみで、残り2点は摩擦なし固定とした。

Pattern f

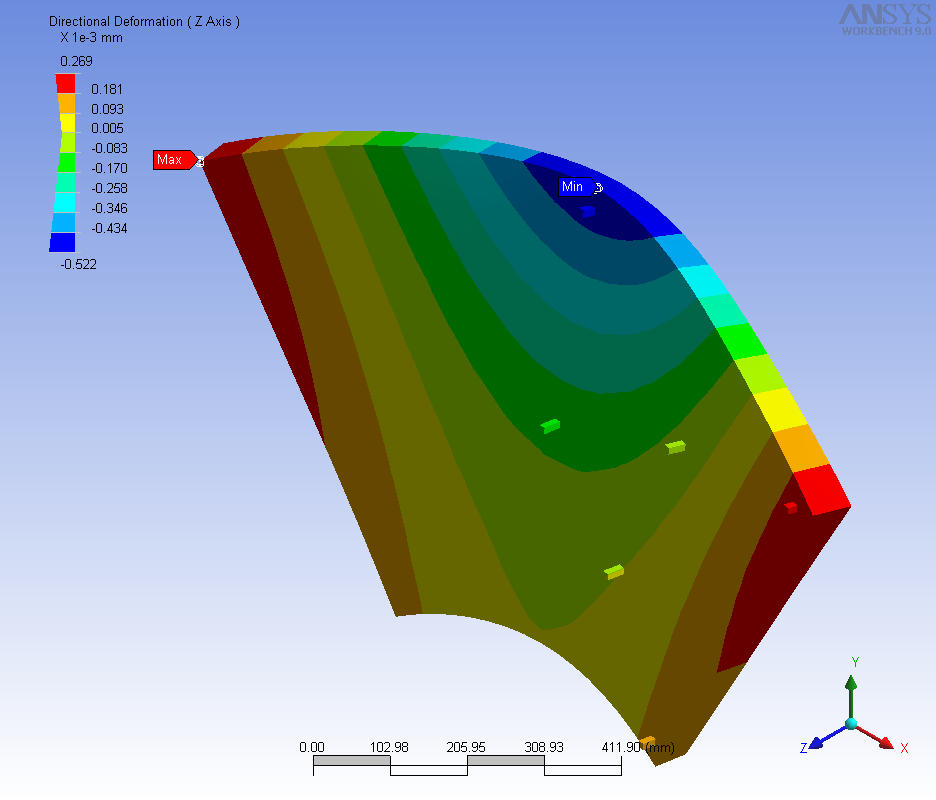

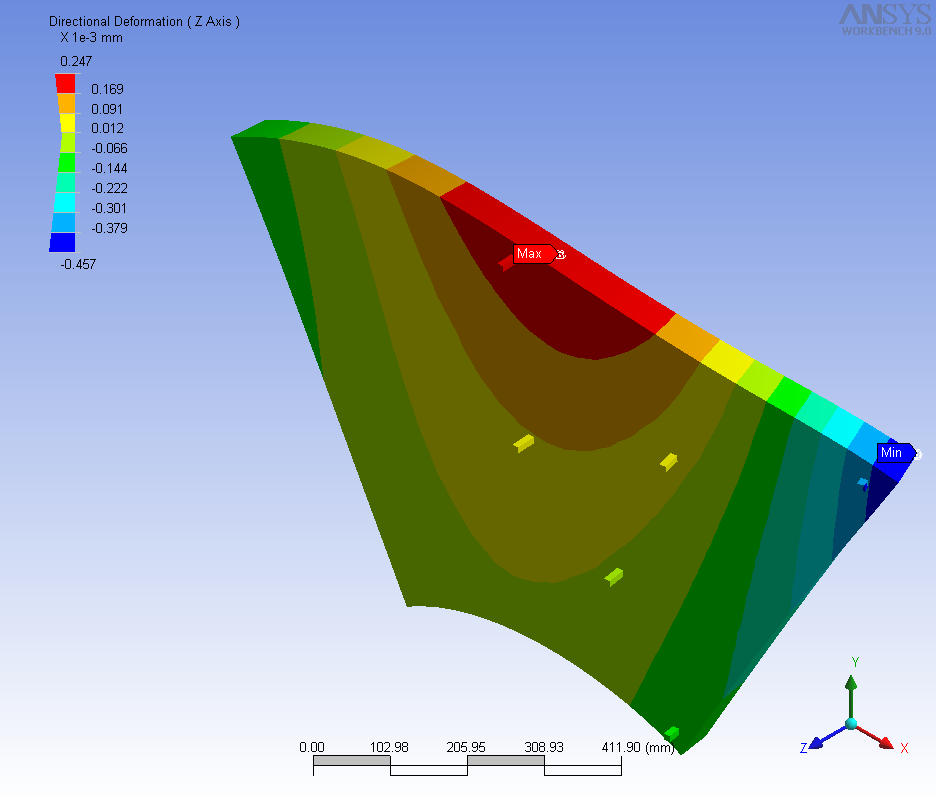

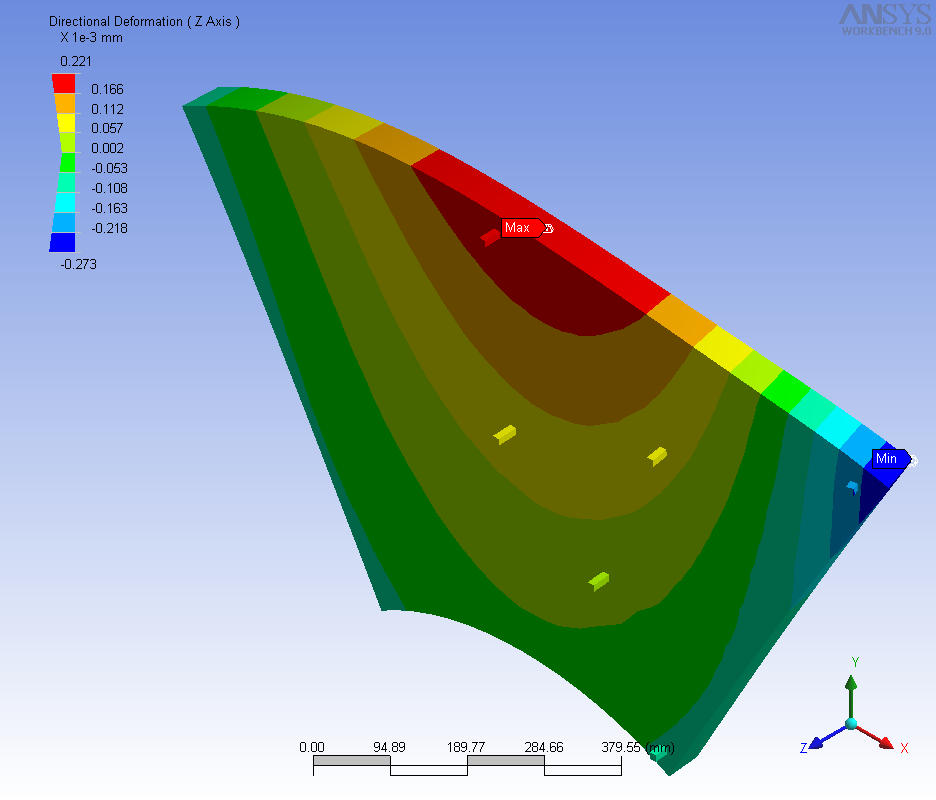

(-400, 160), (400, 160), (0, -280) : Max 766nm/kgw

変形	備考	変形	備考	変形	備考

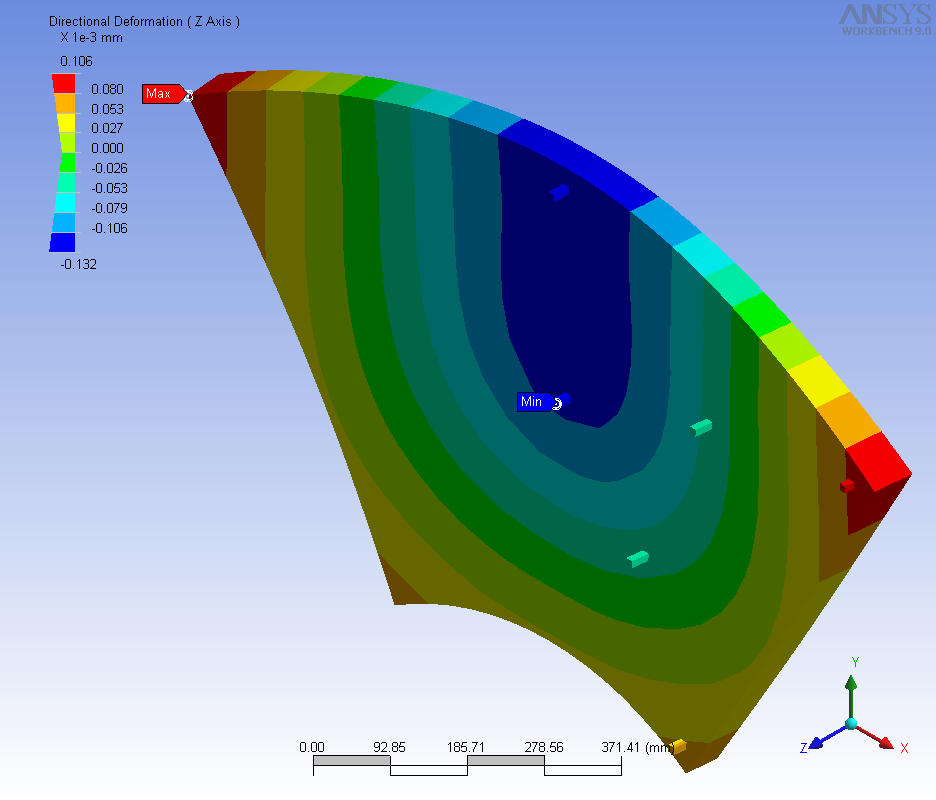

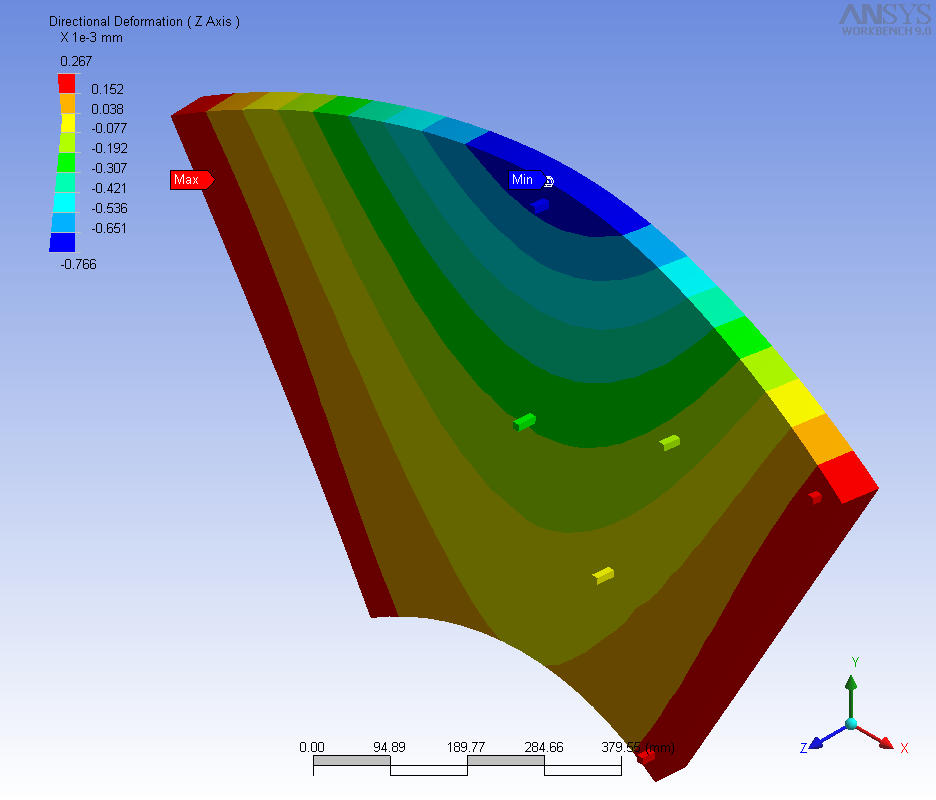

	中央を押した変形は 219nm/kgw		中央上を押した変形は 766nm/kgw		右上を押した変形は 273nm/kgw
	右下を押した変形は 673nm/kgw		右中下を押した変形は 179nm/kgw		右中上を押した変形は 153nm/kgw

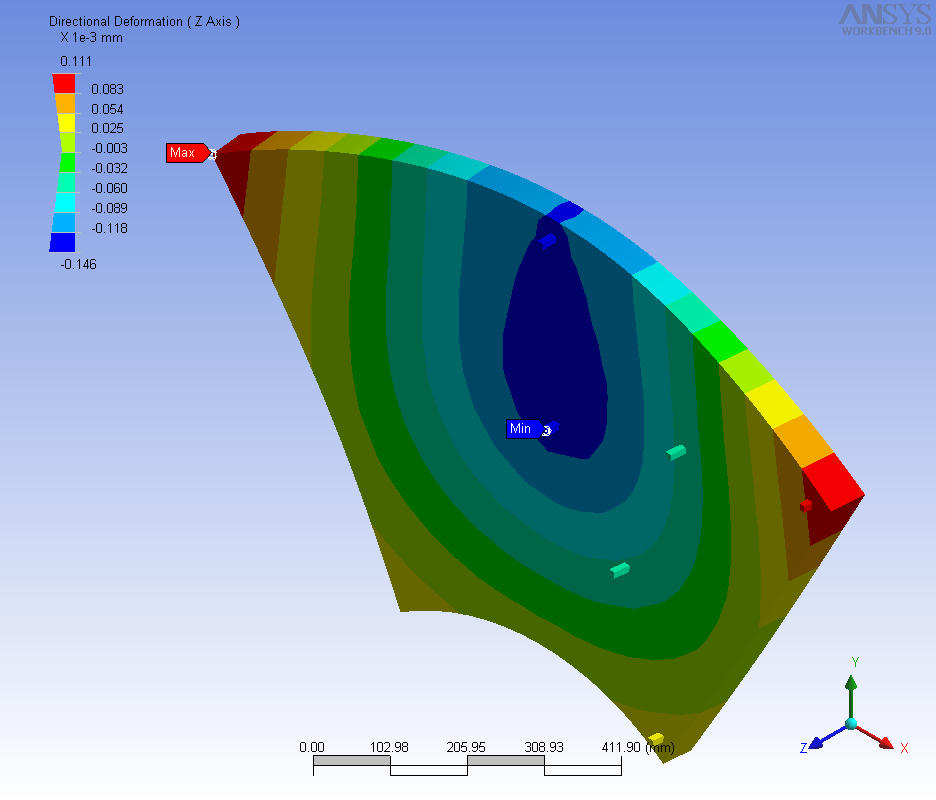

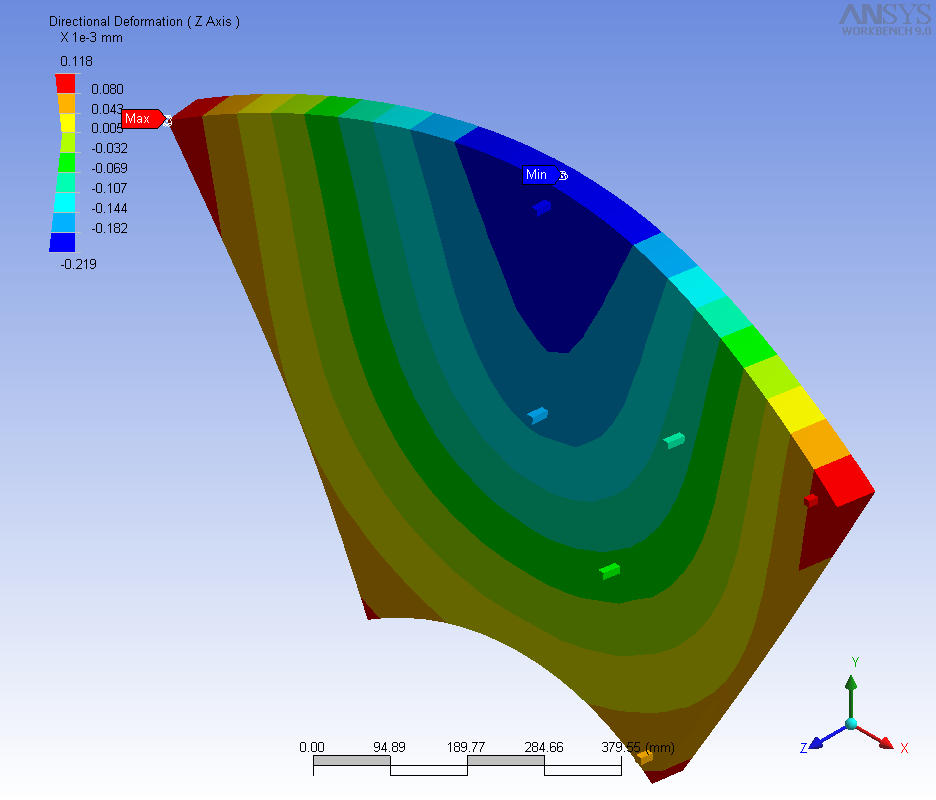

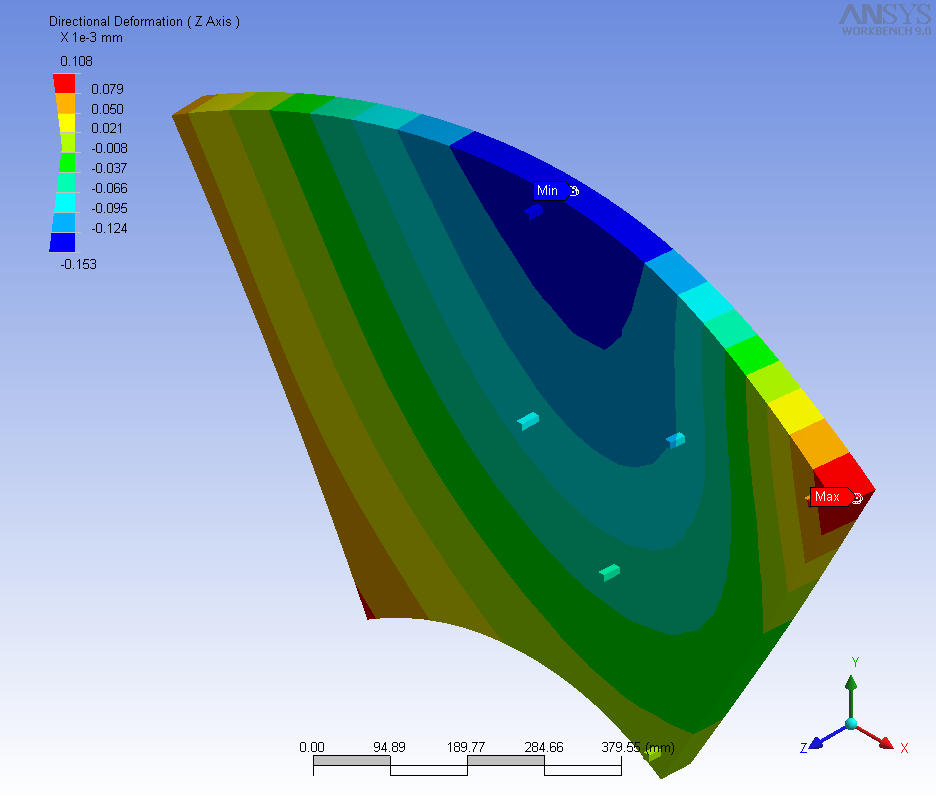

(-350, 180), (350, 180), (0, -300) : Max 729 nm/kgw

変形	備考	変形	備考	変形	備考

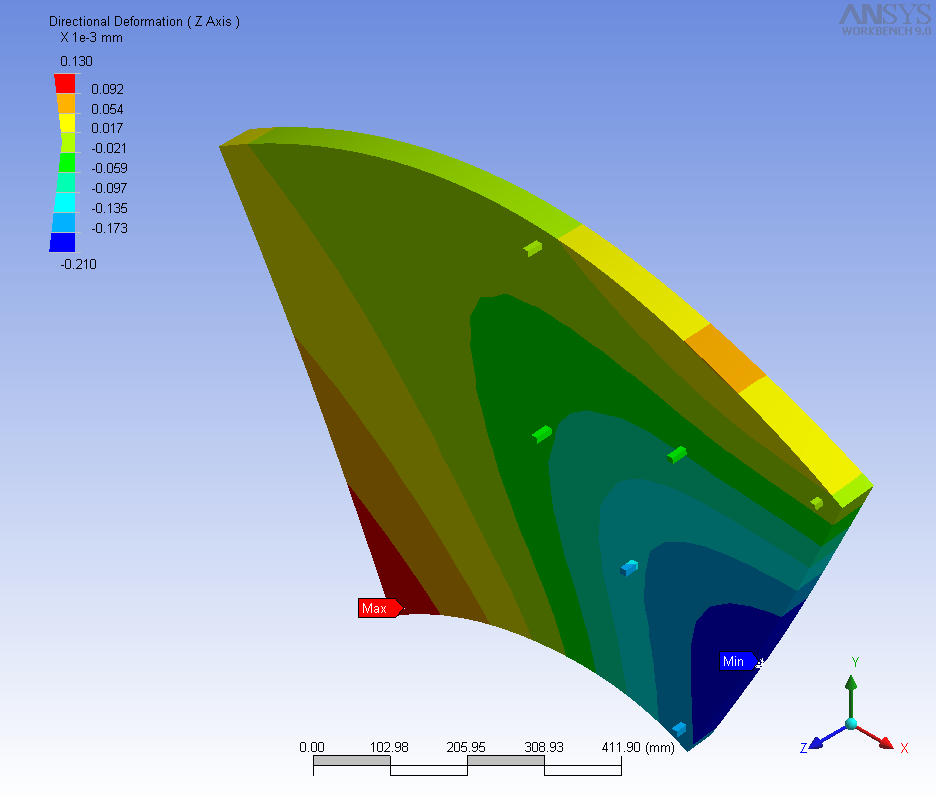

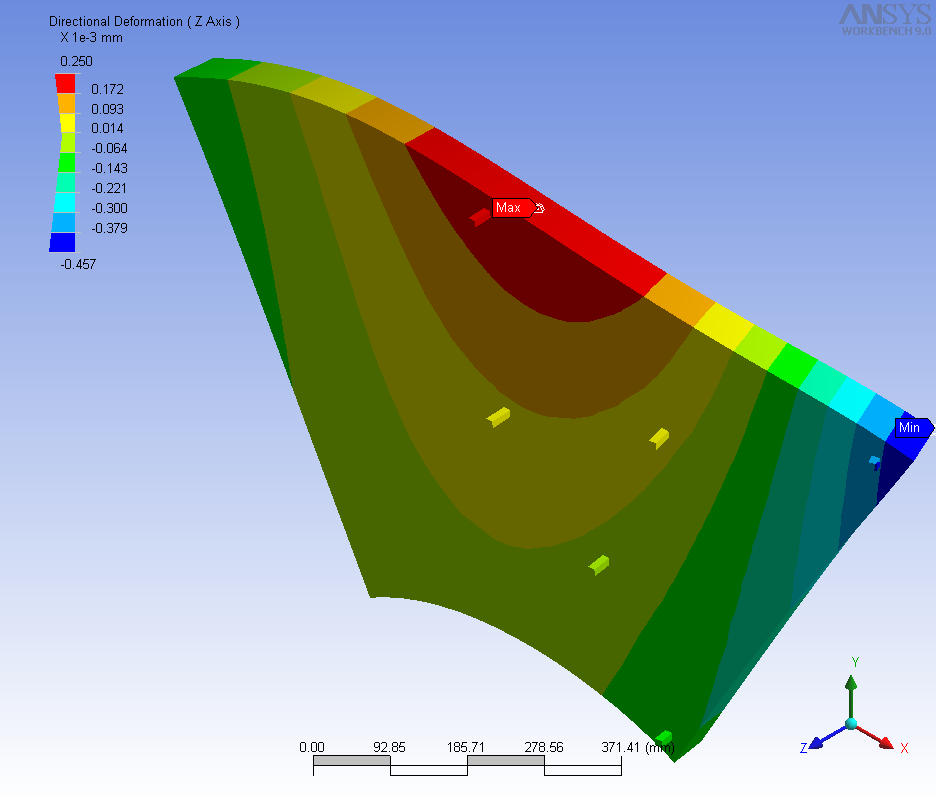

	中央を押した変形は 146nm/kgw		中央上を押した変形は 522nm/kgw		右上を押した変形は 457nm/kgw

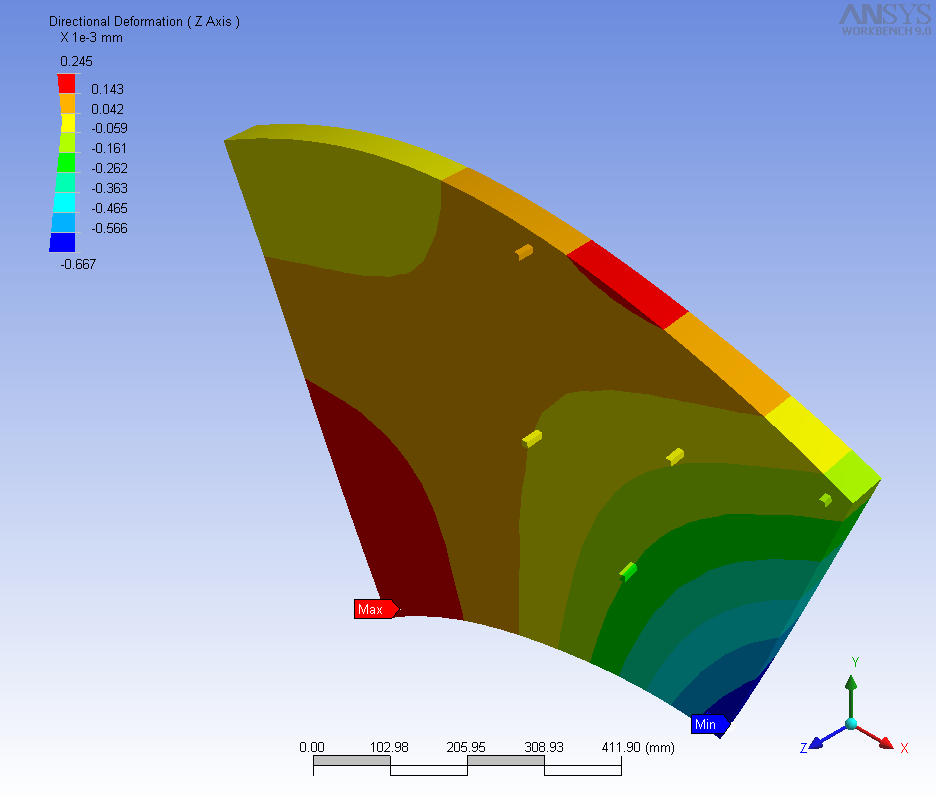

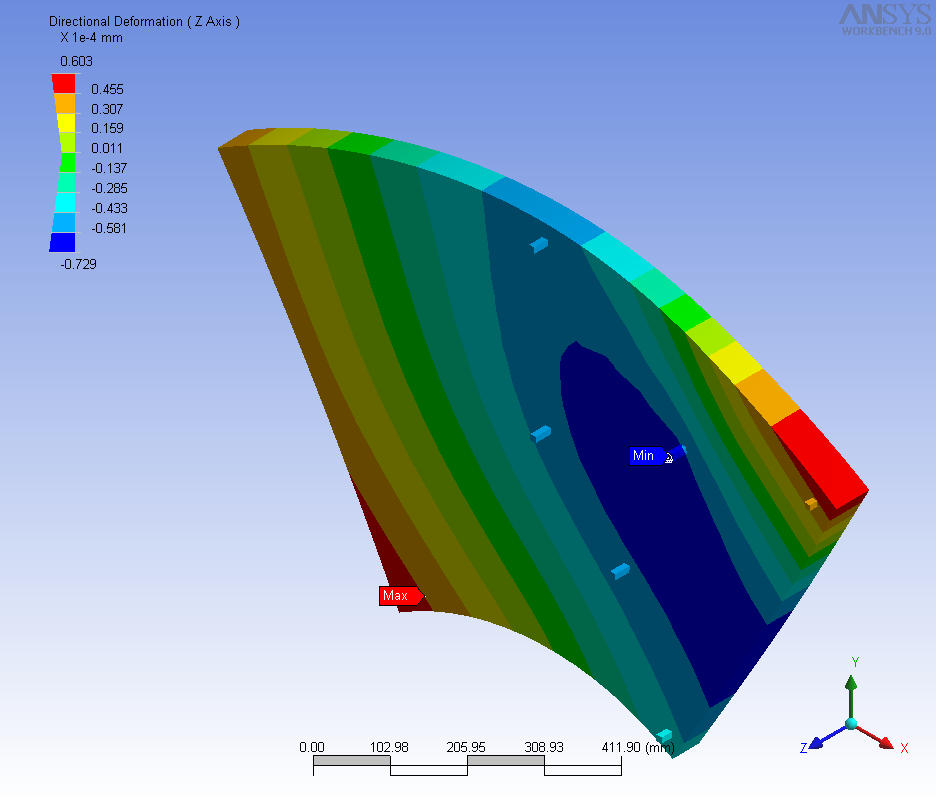

	右下を押した変形は 667nm/kgw		右中下を押した変形は 210nm/kgw		右中上を押した変形は 729nm/kgw

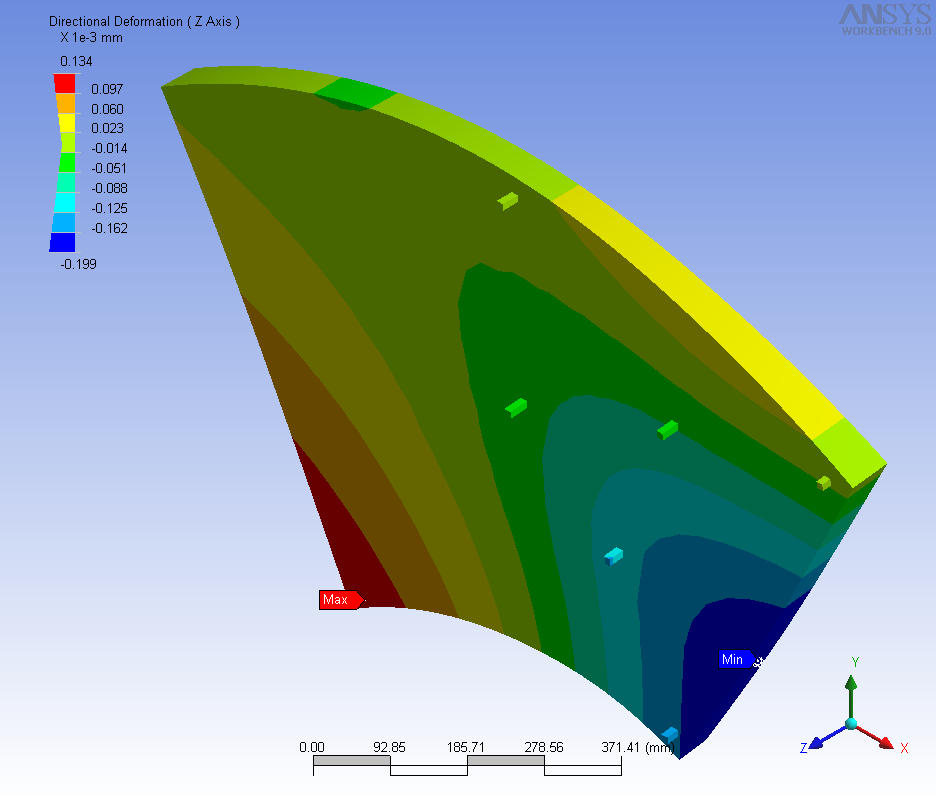

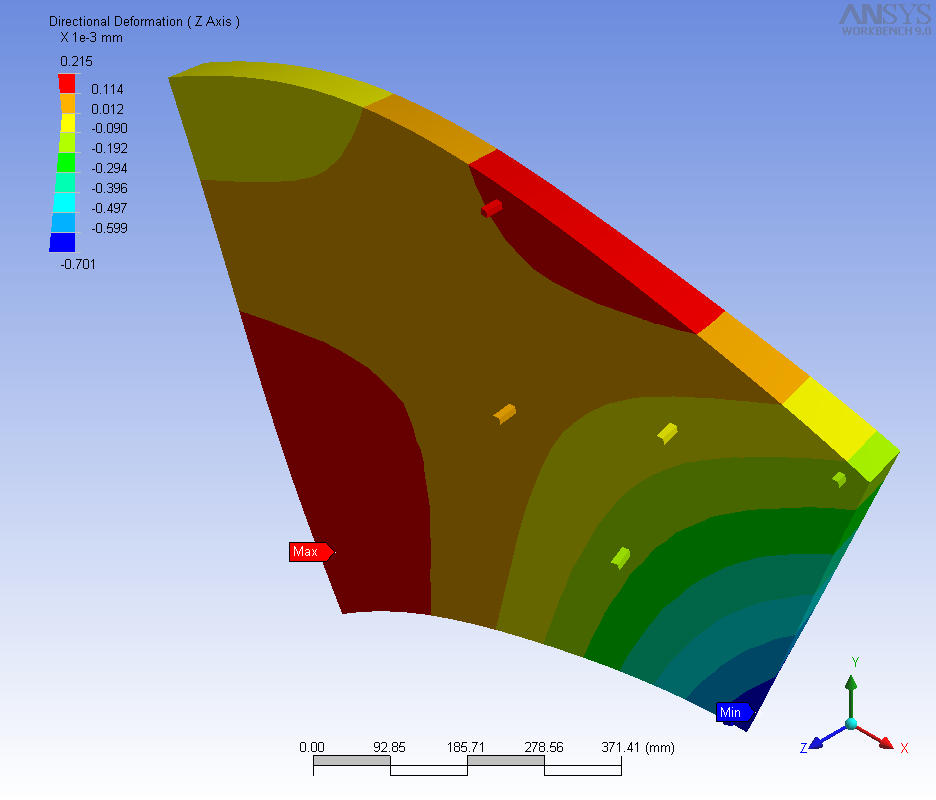

(-350, 180), (350, 180), (0, -260) : Max 701 nm/kgw

変形	備考	変形	備考	変形	備考

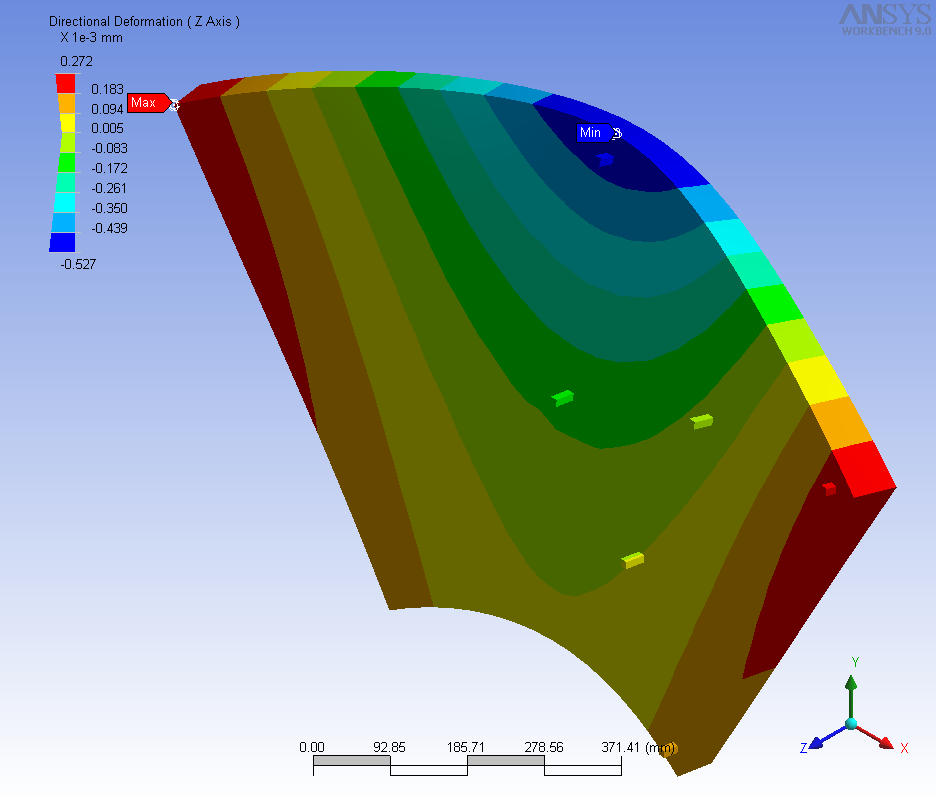

	中央を押した変形は 132nm/kgw		中央上を押した変形は 527nm/kgw		右上を押した変形は 457nm/kgw

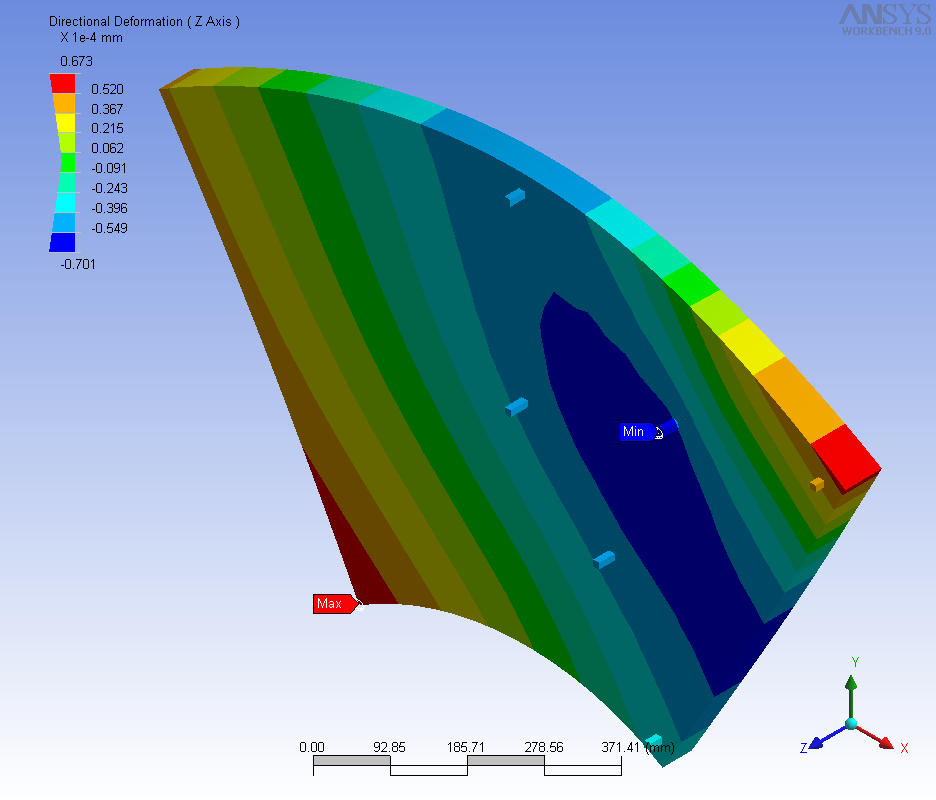

	右下を押した変形は 701nm/kgw		右中下を押した変形は 199nm/kgw		右中上を押した変形は 701nm/kgw
