スキャンした楽譜データの処理
http://www.kusastro.kyoto-u.ac.jp/~iwamuro/Stavealign/index.html

● 概要

    スキャンした楽譜には、

    ・周辺部に影が入る
    ・地色除去ができていない場合がある
    ・色が薄い場合がある
    ・小さいゴミが入る場合がある
    ・ページの中心位置がページ毎にずれる
    ・全体が微小回転する
    ・冊子の境目などで五線が変形している場合がある

    などの問題があり、これまでは gimp を用いて手作業で修正していました。
    しかしここ数年、大量のページを扱うことが多くて面倒になってきたので、
    一気にこれらの問題を処理するソフトを制作しました。

    ソフトとそれぞれの役割は以下の通り。

  • bmpconv.exe
    ・周辺部カット(トリム)と縦横比率を 1:√2 に近づける
    ・周辺部影処理
    ・地色除去
    ・付点よりも小さいゴミ取り
    ・周辺余白の均一化(センタリング)
    ・グレースケール bmp への変換

  • staverot.exe
    ・0,90,180,270°回転 (スキャナで交互に回転スキャンにも対応)
    ・五線の方向が平均的に水平に近づくよう 0.01° 単位で回転調整
    ・必要に応じて上端ページ番号位置または下部 index 揃え

  • stavealign2.exe
    ・五線をトレースし、曲がりを矯正して水平にする
    ・必要であれば左右の台形補正も可能

  • ソースは以下
    ・bmp.c
    ・warp.c
    ・bmpconv.c
    ・staverot.c
    ・stavealign2.c

● 使い方

  • 適当な作業フォルダを作って bmpconv.exe, staverot.exe, stavealign2.exe を置きます。

  • コマンドプロンプトのショートカット作成(初回のみ)
    bmpconv.exe のあるフォルダで右クリック → 新規作成 → ショートカット
    「項目の場所を入力」は C:\Windows\System32\cmd.exe → Enter
    できた "cmd.exe" を右クリック → プロパティ
    「作業フォルダー」は bmpconv.exe が置いてあるパスを入れておく(C:\Users\XXXX\Stavealign など)

  • cmd.exe ショートカットをダブルクリック
    開いたら、

  • bmpconv 入力.bmp 出力.bmp [トリム幅 [地色除去レベル]]
    トリム幅は左右を切り取る幅です。例えば、市販されている多くのスキャナーの場合、
    横幅は欧米のレターサイズ(215.9mm)で縦幅はA4(297mm) なので、横幅が少し大きくなります。
    300dpi の場合、2550x3508 という画像サイズになりますが、A4幅の場合は 2480 なので、
    左右を 35 だけ削ると 2480x3508 になります。左右を切り取った結果、縦の長さが√2 倍を
    超えた場合は、横の長さの√2 倍になるように上下も均等にトリムされます。√2 倍以下の
    場合は縦に関してはそのままです。省略時はトリム幅は0です。

    地色除去レベルは、白を0、黒を255(通常の RGB 値とは逆転していますので注意して下さい)
    とした時の白レベルの設定です。32 とかにすると、32〜255 の範囲を 0〜255 に変換します。
    また、画像の黒レベルの最大値が 255 になっていない場合は、最大値が 255x1.1=280.5 に
    なるように強度変換し、255 以上の部分を 255 にします。これにより、色が薄いデータも
    黒がはっきりするように変換されます(データが薄いと後で行う五線の曲がり処理時に
    検出できる五線の数が減少します)。省略時は地色除去は行いません。

    bmpconv img02.bmp conv002.bmp 140 8

    上記例では img02.bmp の両側を 140 だけトリムし、8 レベルで地色除去してその他諸々の
    処理をして conv002.bmp に書き出します。入力ファイル名に ".bmp" が付いていると、1ファイル
    入力モードで動作します。

    bmpconv img01 conv 140 8

    上記例では、img01.bmp から始めて img02.bmp, img03.bmp とカウンタを増やしながら処理
    していきます。出力ファイル名は conv001.bmp のように3桁のカウンタ付きで出力され、
    入力ファイルが開けなければ終了です。img001 なら入力ファイルのカウンタは3桁になり、
    img002 ならカウンタは 002 から始まります。

    まずは、これで走らせて結果の状態を画像表示ソフトで確認します。

  • staverot 入力.bmp 出力.bmp [回転パターン [上or下揃え]]
    回転パターンは以下のどれかです(省略時は t になります)。
    t: 0°回転(top が上)
    b: 180°回転(bottom が上)
    r: 90°回転(right が上)
    l: 270°回転(left が上)
    tb:1枚目 t 2枚目 b ... 以降交互
    bt:1枚目 b 2枚目 t ... 以降交互
    rl:1枚目 r 2枚目 l ... 以降交互
    lr:1枚目 l 2枚目 r ... 以降交互

    上or下揃えは以下のどれかです
    指定なし: 上下余白均等割り
    t: ページ上端余白を 12.7mm 確保して揃える
    b: ページ下部中央の余白を 2.1mm 確保して揃える

    staverot conv002.bmp rot002.bmp b t

    この例では、1ファイルモードで半回転+微小回転、上端揃えで out002.bmp に出力します。
    カウンタが 1,01,001,0001 の場合、上下には動かしません(1ページ目は特殊配置になるので)。

    staverot conv001 rot tb t

    この例では、conv001.bmp から始まるカウンター付き bmp を交互に上下反転+微小回転調整、
    2ページ目以降を上端揃えで上下シフトします(大体、ページ位置で揃えられている状態になります)。

    ここまで走らせて結果の状態を画像表示ソフトで確認できたら、曲がり矯正になります。

  • stavealign2 入力.bmp 出力.bmp [左側傾き 右側傾き]
    傾き指定は右傾斜を+、左傾斜をーとして、ページ幅を基準に%で指定します。

    stavealign2 rot002.bmp align002.bmp 10 -10

    この例では、1ファイルモードで五線曲がり矯正+上辺左右を 10% ずつ減らして台形補正します。

    stavealign2 rot001 align

    この例では、rot001.bmp から始まるカウンター付き bmp を順に五線曲がり矯正して
    align001.bmp から順に書き出します。

● 使用例

(画像をクリックすると拡大されます)

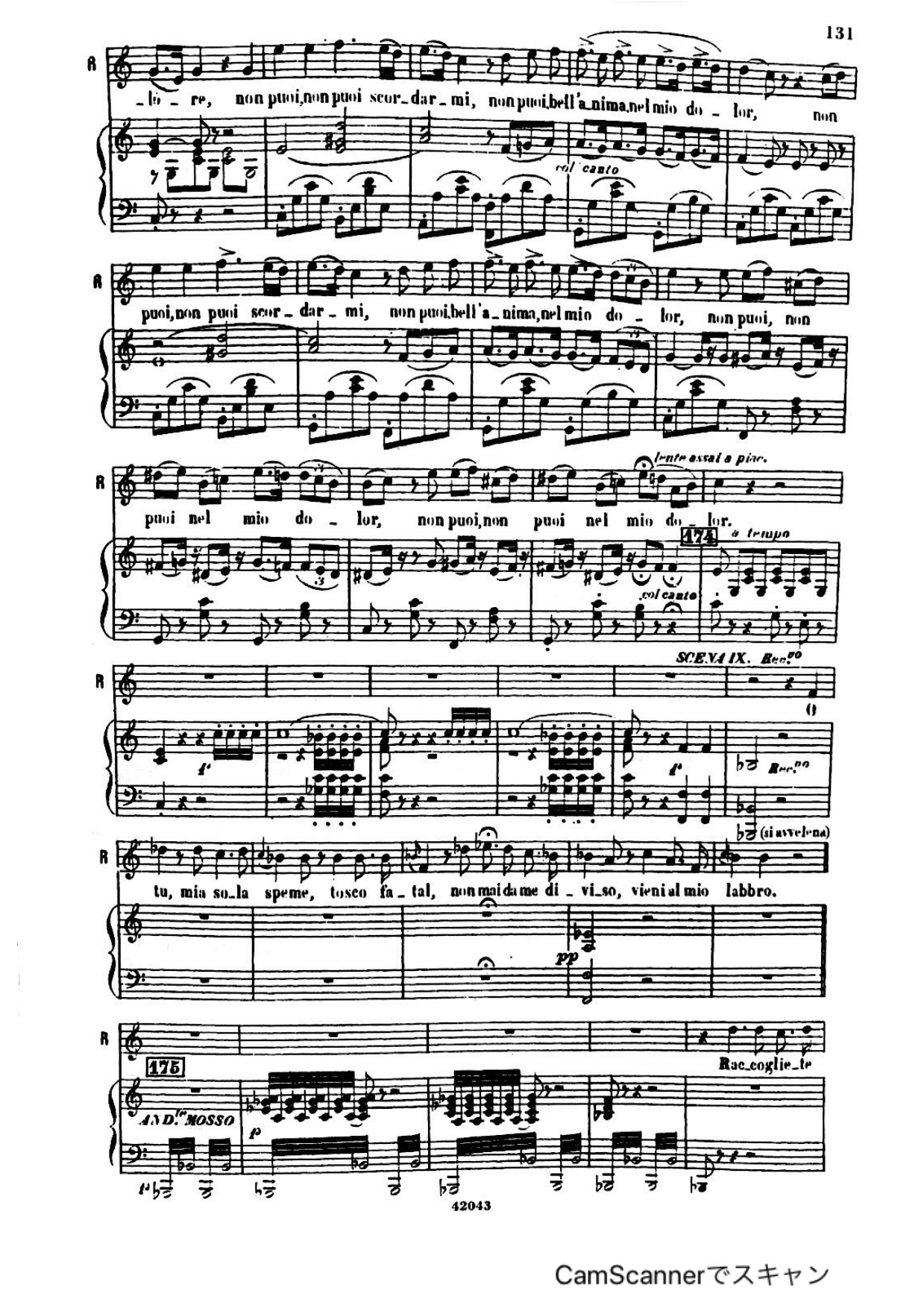

スキャンデータの例

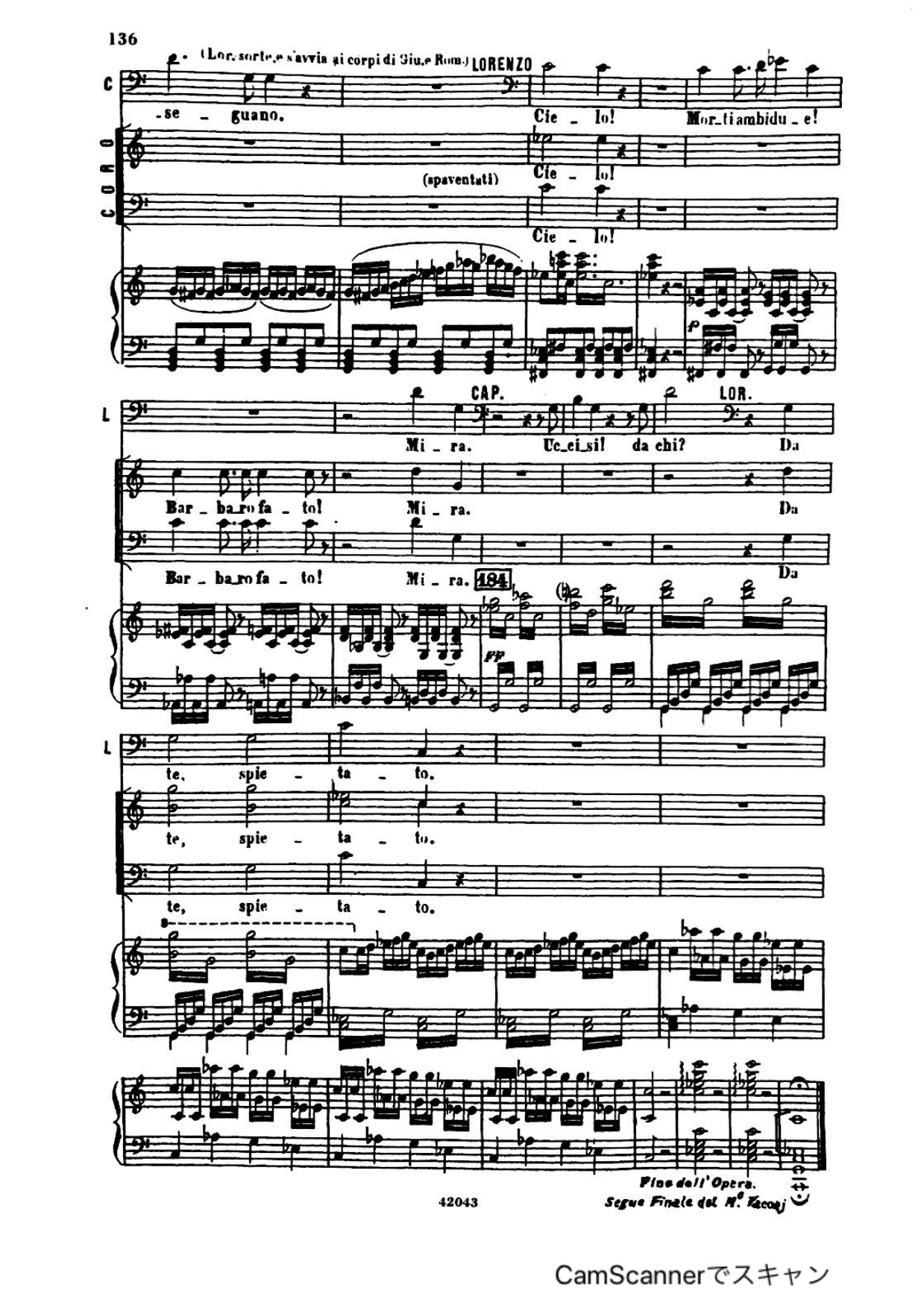

bmpconv 後

staverot 後

stavealign2 後
(+左-1% 台形補正)

うまくいかない場合は、左下のメールアドレスまでご相談下さい。
