概要

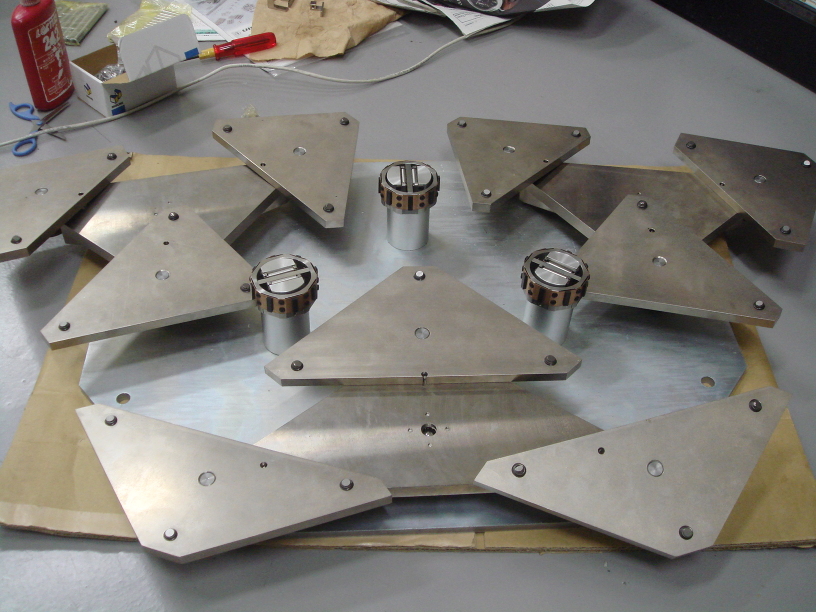

ツリー上に載せたまま研削が可能かどうかを試験するため、鏡の支持機構をそのまま用いた 支持台を考えた。

1. とりあえずベースは７０cm□、厚さ11mmの正方形とした。

2. ツリー付け根部分はスパナが入る余裕を考えて１cmの隙間が必要

3. ラテラル支持部は向きを決めて固定する必要があるため、M20の短い寸切でメネジ同士を接続

4. アキシャル支持の鏡との接触部は、片面研磨の小さい光学基盤を挟んで接触させる

側面図：

鳥瞰図：
