現在の設計状況

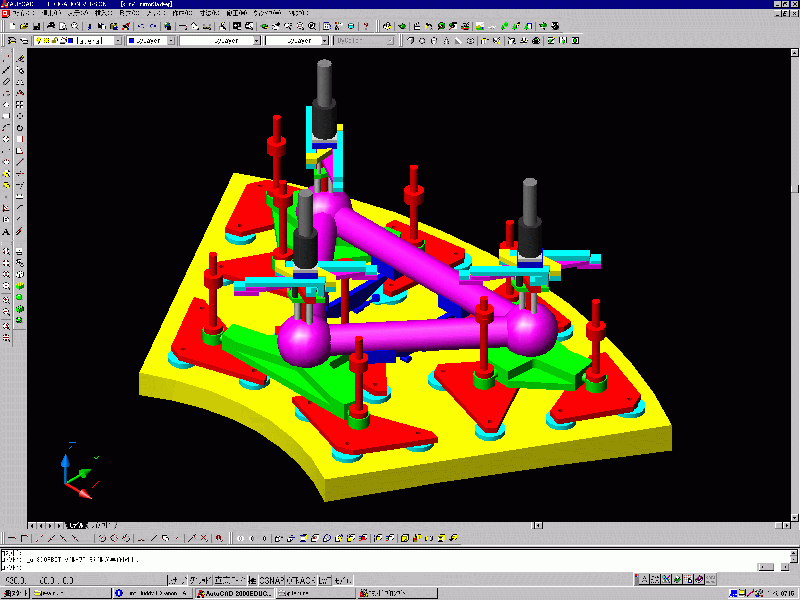

75cm 幅扇形セグメントに対するラテラル支持構造を検討した。ポイントは、

1. アキシャル支持構造はホイッフルツリー設計の通り。

2. 中央付近のミラー支持点の3つを用いて2方向からリンクボールを介して接続。

3. トラス棒の側面で固定。

4. 鏡の向きに応じて支持点及び支持方向を変える(内周の場合は4通り)必要あり。

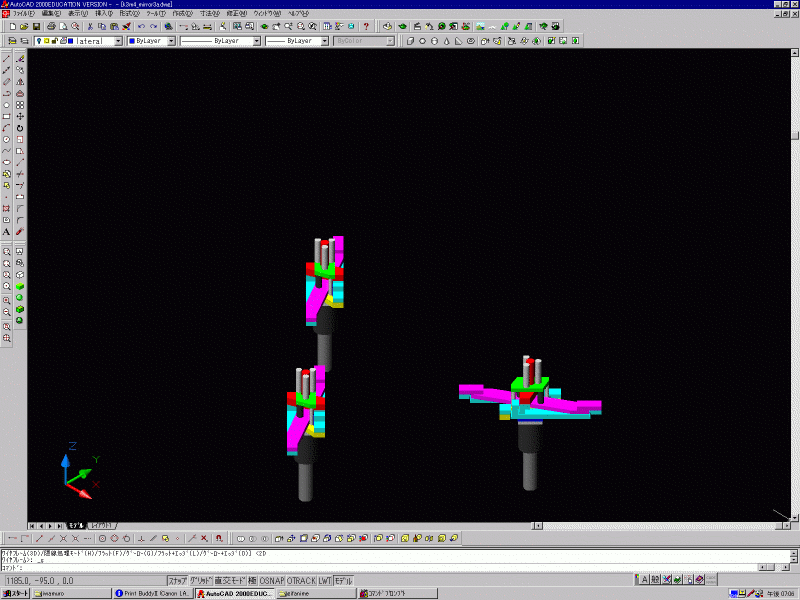

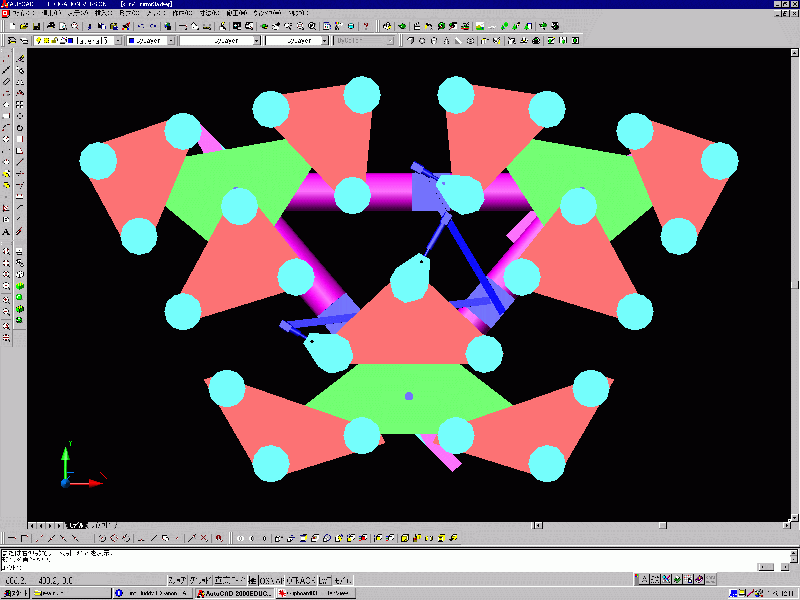

重力方向 0°(図の上方向)タイプ

重力方向 180°タイプ

重力方向 60°タイプ(-60°タイプは左右反転)

重力方向 -120°タイプ(120°タイプは左右反転)
