現在の設計状況
75cm 幅扇形セグメントに対するホイッフルツリー構造を検討した。ポイントは、
- 主鏡FEM解析3の結果に従い、27点(3x3x3)支持。
- 上段ツリーの重心は下段との球面ジョイントによる接続点と一致。
- 下段ツリーの支持点(球面ジョイントの中心)は上記3つの上段ツリーの
重心を結んだ三角形の重心位置。
- 上段ツリーの重さの違いは下段ツリーの重心位置でキャンセルし、上段
下段を合わせた全体の重心位置が下段ツリーの支持点に一致。
上記重心配置により、
傾いても新たなトルクが発生しない、
上段ツリーの重量が一律に増加しても全体の重心位置が変化しない、
などの効果がある。

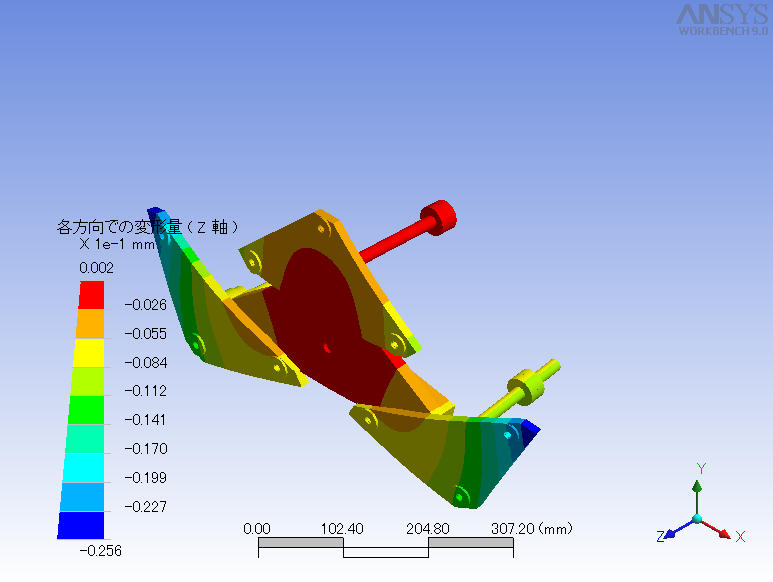

重量は約18kg x 3 = 54kg、鏡を載せたときの変形は最大 25μm。
● CAD 図面はここです。
● 下段ツリー用球面ジョイント：SRJ012C
● 上段ツリー用球面ジョイント：PHSO18
● 主鏡支持面：MPWZ12
● 上段ツリーバランス用おもり：CRNT16
