現在の設計状況

アキシャル、ラテラル方向の主鏡支持構造を加え、主鏡セル部のとりあえずの設計は終了。

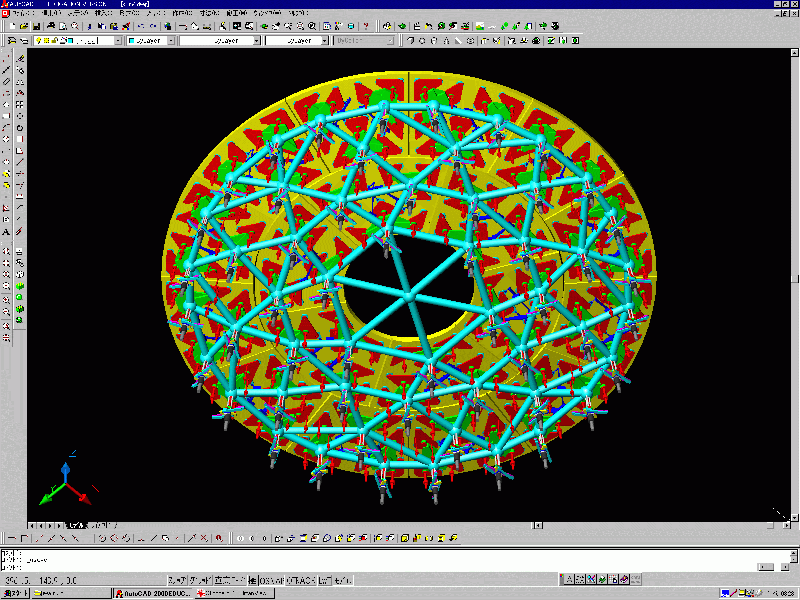

● CAD 図面
望遠鏡本体部(3.9MB)
アクチュエータ(198kB)
内周支持部(actuator2.dwg 必要)(1.4MB)
外周支持部(actuator2.dwg 必要)(2.2MB)
内周ラテラル支持部1(227kB)
内周ラテラル支持部2(234kB)
内周ラテラル支持部3(241kB)
内周ラテラル支持部4(241kB)
外周ラテラル支持部1(228kB)
外周ラテラル支持部2(244kB)
外周ラテラル支持部3(243kB)
外周ラテラル支持部4(241kB)
外周ラテラル支持部5(241kB)
外周ラテラル支持部6(237kB)
外周ラテラル支持部7(235kB)
全部の図面の結合 (上記全ての dwg file が必要)(44kB)
