現在の設計状況

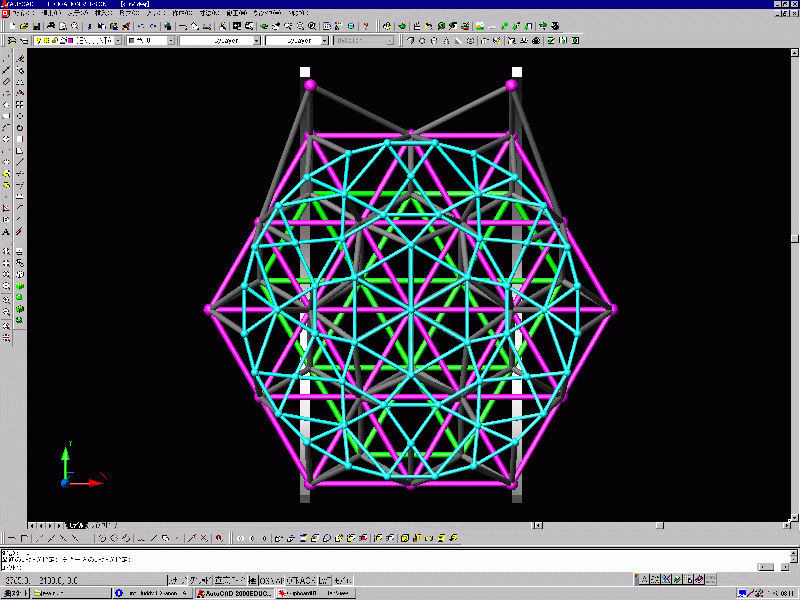

75cm 幅扇形セグメントに対するトラス構造を検討した。ポイントは、

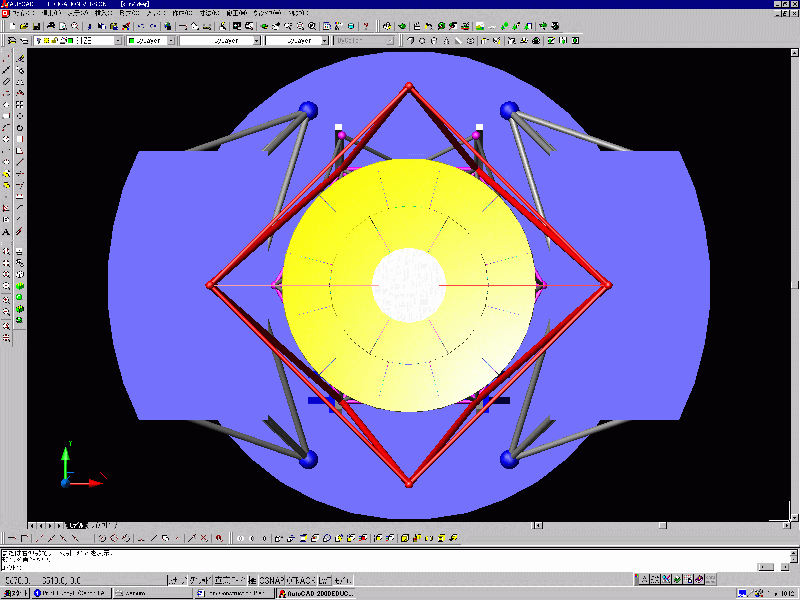

1. 内周6枚、外周12枚、計18枚で、各セグメント鏡の狭い方の幅は 75cm とする。

2. 主鏡中心穴直径 1m、外周直径 3.78m。

3. 各アクチュエータ支持点にトラスの節点が来るようにする。

4. グローブ直径は 85,130mm、パイプ径は 60mm, 100mm を仮定

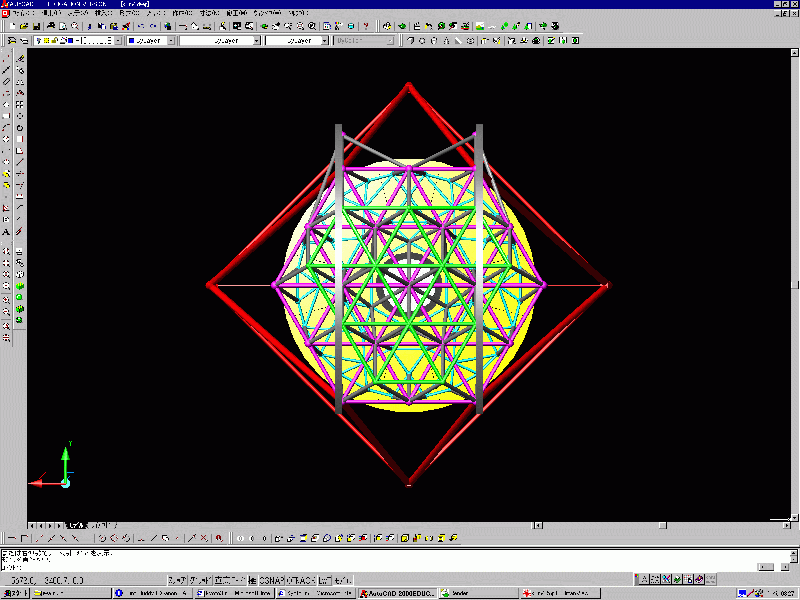

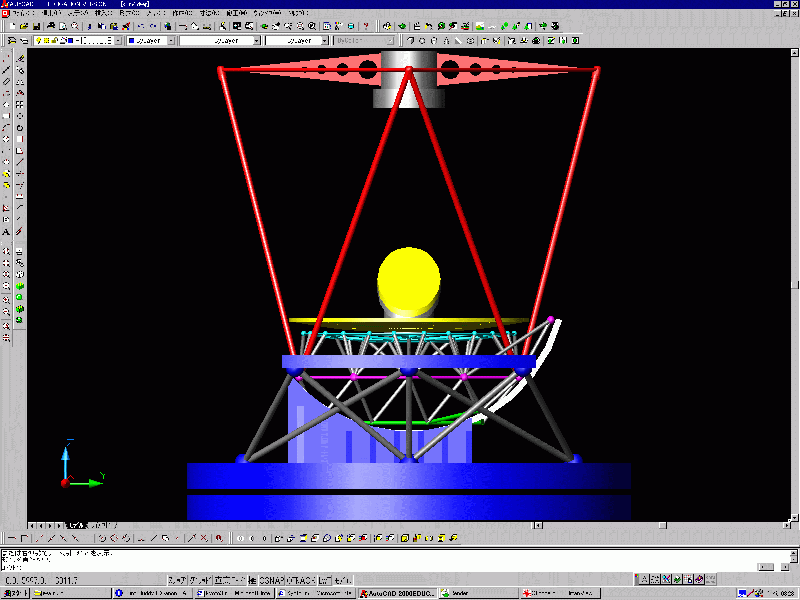

スパイダーが重力方向に対して斜めになるように、中間層を設けてトップリング部を 45°回転させてみた。

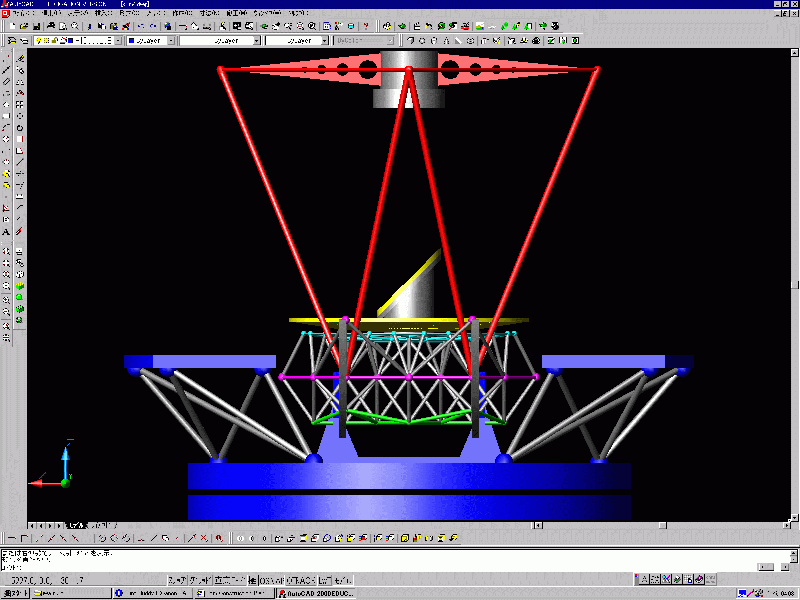

中間層はもっと高いところにしないと、ナスミス焦点上部がかなり窮屈になる。 その場合には 1°φの視野はぎりぎり確保できそう。
