現在の設計状況
70cm 六角セグメントに対するトラス構造と、70cm 扇形セグメントに対する
トラス構造の比較検討。扇形セグメントの場合の条件は以下の通り。
- 主鏡中心の穴直径 1m
- 70cmの円に内接
- 出来る限り正方形に近く
- 一周の分割数は 6 または 8 の倍数
これで、30枚で 口径約 3.2m の鏡ができる。扇形セグメントは枚数の割に
口径が大きくならないのと、やはりトラス構造との相性が相当悪い印象。
制御も、内周12枚の自由度を保つために、主鏡穴の内側に沿って基準となる
リング状の構造が必要となる可能性が高い。う〜ん、なかなか難しい選択だな...
● CAD 図面はここです。

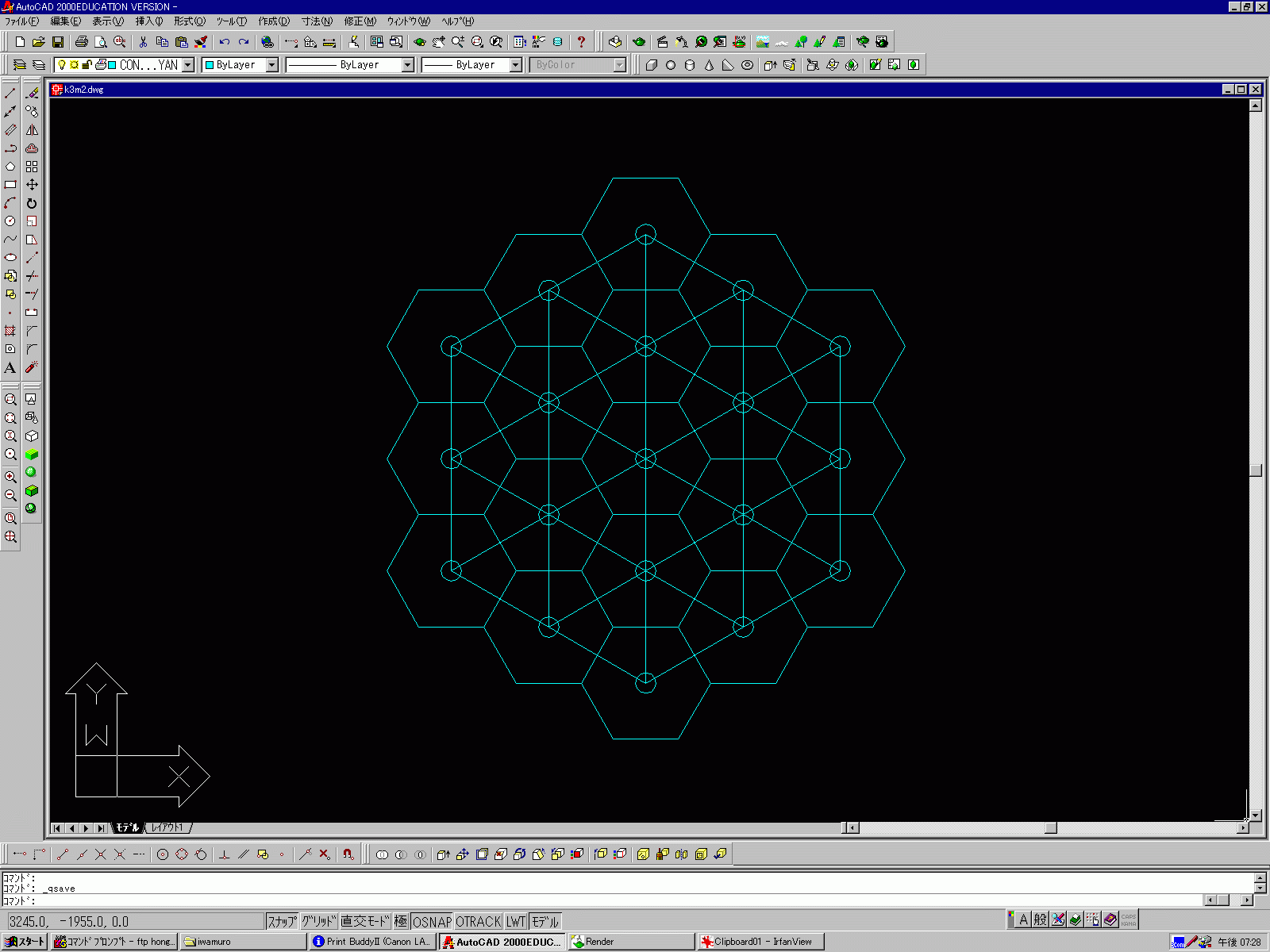

以下、○は各セグメントの重心位置で、ここに直径110mm のトラス節点を置くと
仮定しています。
