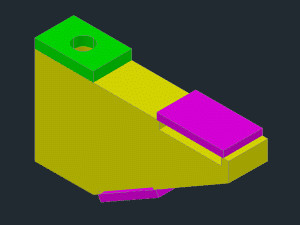

形状：
- 材質はクリアセラム
- 100 x 50 x 20 (図の黄色部分)
- 重さは 170g
- 30 x 20 の面で台座(図の緑色部分)にバネで押し付け固定
- たわみは 20nm
それにしても 170g はかなり重い。
半分の重さにするとどうなるか。

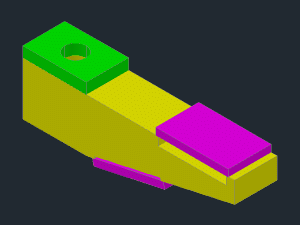

形状：
- 材質はクリアセラム
- 100 x 25 x 20 (図の黄色部分)
- 重さは 100g
- 30 x 20 の面で台座(図の緑色部分)にバネで押し付け固定
- たわみは 30nm
pdf 図面
納品されたセンサーアームの写真。
金メッキした。センサを接着しながら固定用ボルトとバネの納品待ち。

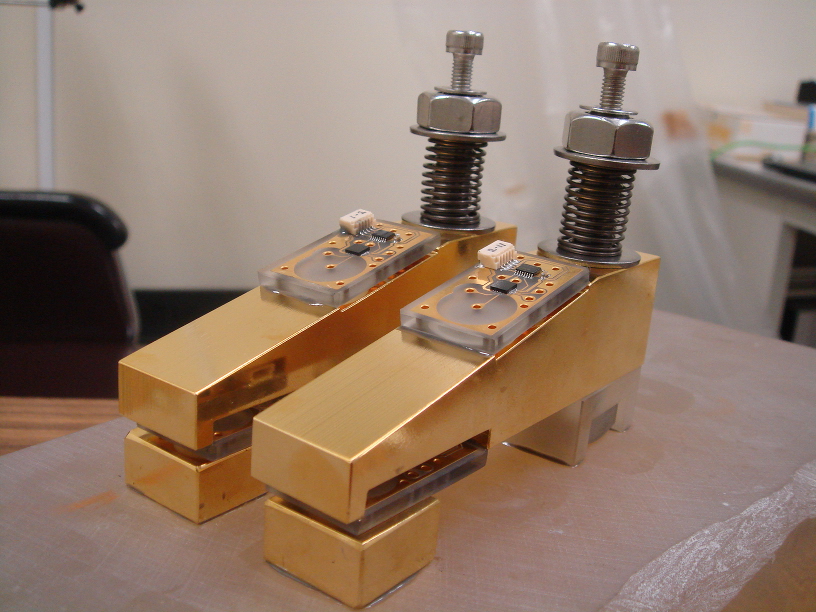

固定用部品で取り付けたところ。細い M5 ネジは、大きいナットをはめる際の補助となるもので、この写真の状態では取り外しても構わないもの。使った部品は以下。
|
