Phasing Camera System

位相測定カメラ(PCS)は分割鏡の光軸方向の相対位置を光学的に確認するシステムで、
分割鏡の相対的な光学原点出しに使用する。

分割鏡の境界部の光で集光された点源像の、分割鏡間の位相差による形状の変化。
干渉の効果により下図のように変化する。13段階で識別ができれば、波長可変レーザーと
組合せて ±10μm 以内の光学原点(鏡間の位相差が0になる点）を決定できる。

その１

制御試験台上部にレーザーと CCD を、ダミー鏡材端に２分割放物面鏡とハーフミラーを設置 。

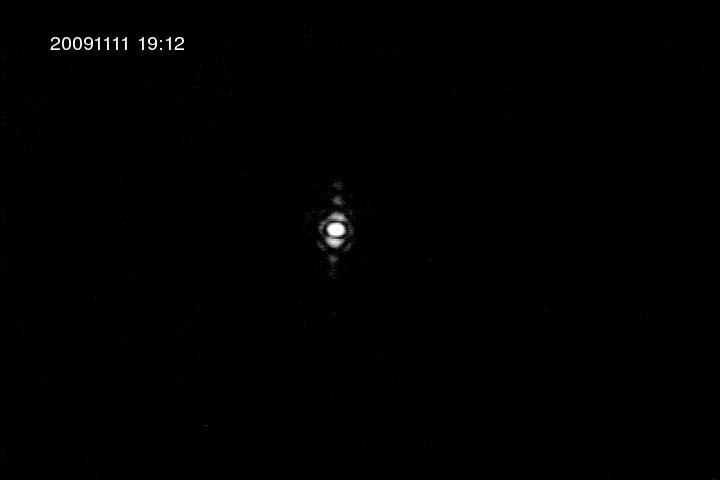

以下、テスト画像

その２

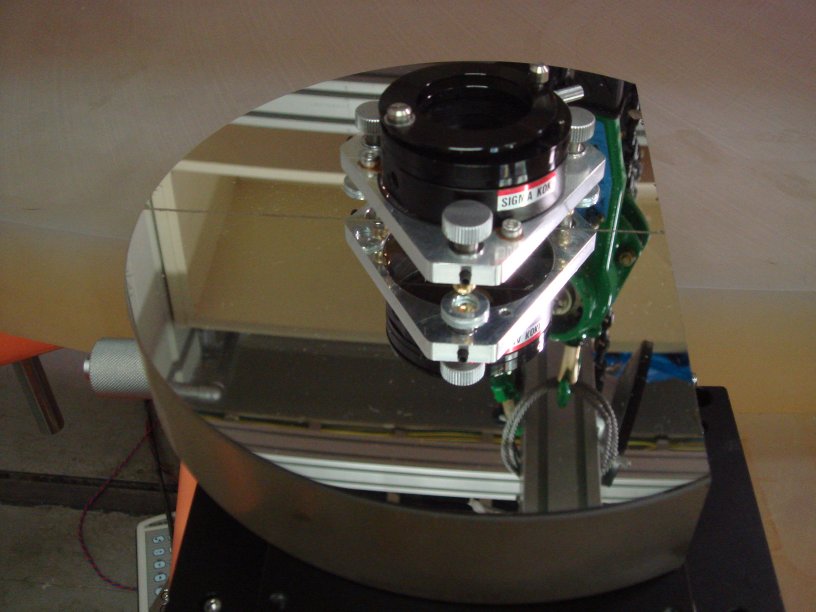

ダミー鏡材端に位置センサー(エッジセンサー)を追加した。
この位置センサーの情報を元に各アクチュエータの制御目標位置を修正する。
PCS 画像取得 PC で、5波長での像形状を自動解析し、アクチュエータ制御 PC へ
像解析結果を投げて、エッジセンサーの制御目標位置を修正する。(森谷さんのページ)

以下、テスト画像

像形状の自動解析によるフィードバックは現在進行中

今後の予定は...
