Phasing Camera System

観測中にガイド星位置をモニタする AG (Auto Guider) 及び、分割鏡調整の ための PCS (Phasing Camera System) は、望遠鏡焦点面に置かれる。PCS は 個々の分割鏡の向きを測定する SH (Shack-Hartmann) カメラと分割鏡間の 位相差を測定する PC (Phasing Camera) 機能を持ち、マイクロレンズを 交換することでこれらの機能を選択することができる。

7cmφ PC による天体像の PSF 評価を行なった。計算は 1024x1024 メッシュで行ない、計算時の分解能は 主鏡上で 1mm、結像面上で 0.2" (波長 1μm の場合)となっている。以下の図では、PSF を明るさ のスケール 10,100,10000倍で表している。

PC (7cmφ)	PSF(5"□,x10)	PSF(5"□,x100)	PSF(20"□,x10000)	備考
				位相差無し ギャップ 6mm Peak: 1

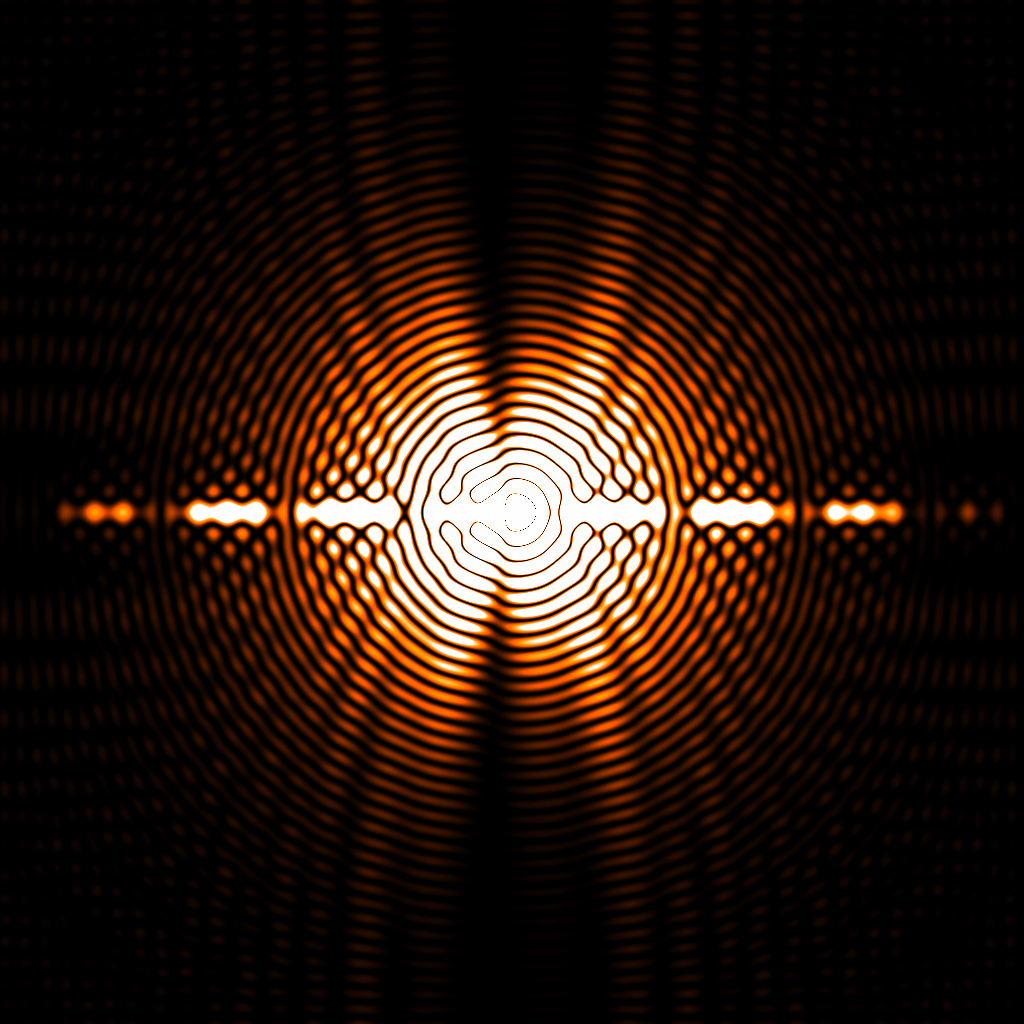

				位相差 π/4 Peak: 0.97132

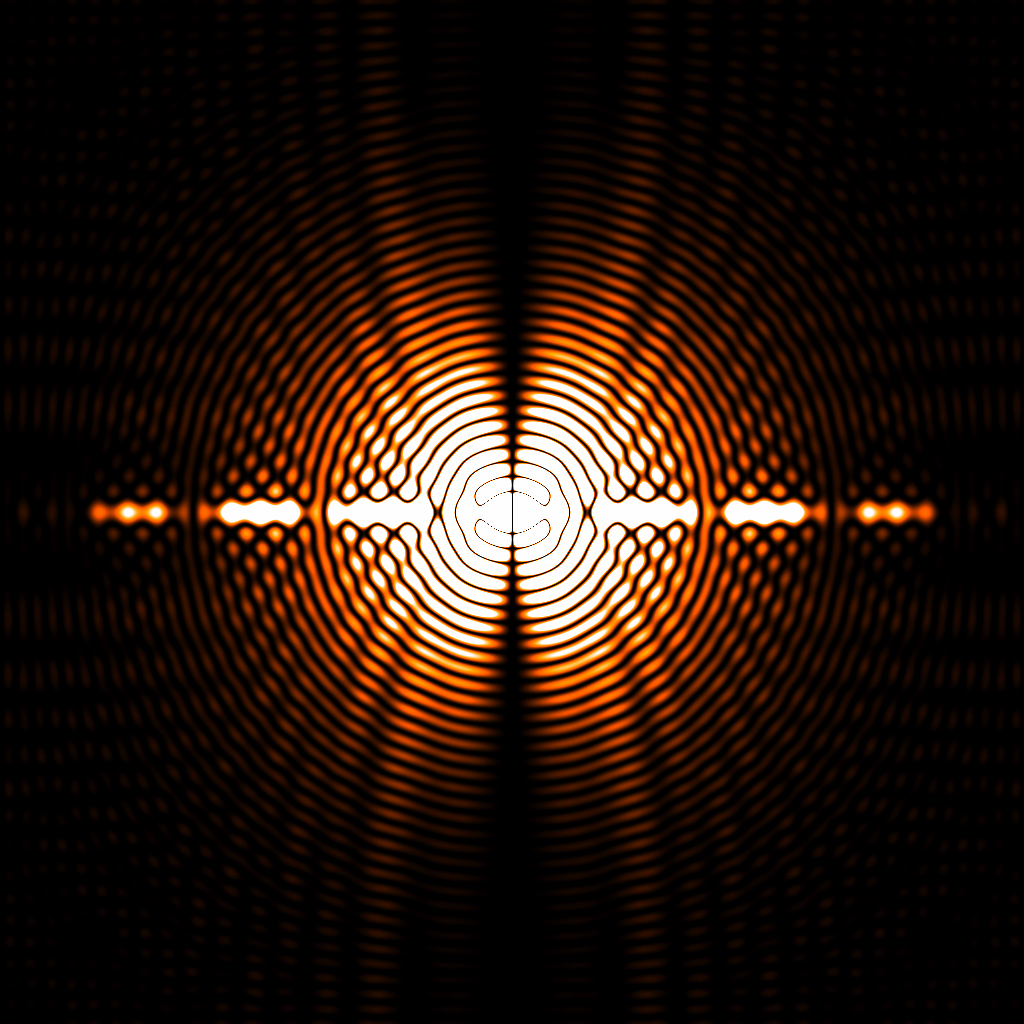

				位相差 π/2 Peak: 0.889324
				位相差 π Peak: 0.615874

AG/PCS の位置

AG/PCS 概念図
