光学パラメータ4

光学パラメータ3において、副鏡曲率が 10^-5 小くなった場合の計算。副鏡をオハラE6(膨張率 10^-6)でつくり、温度が10℃変化した場合に相当するもの。副鏡位置を変えずに曲率のみ変えたものと副鏡位置を約10μm動かして焦点合わせしたものを示す。

結果は以下のとおり。

• E6 でも収縮が均一であれば問題ない
• 膨張率が E6 の10倍で焦点合わせ後もやや影響が出始め、100倍ではかなりの収差が残る(図は省略)

副鏡位置を変えずに曲率のみ変えたもの

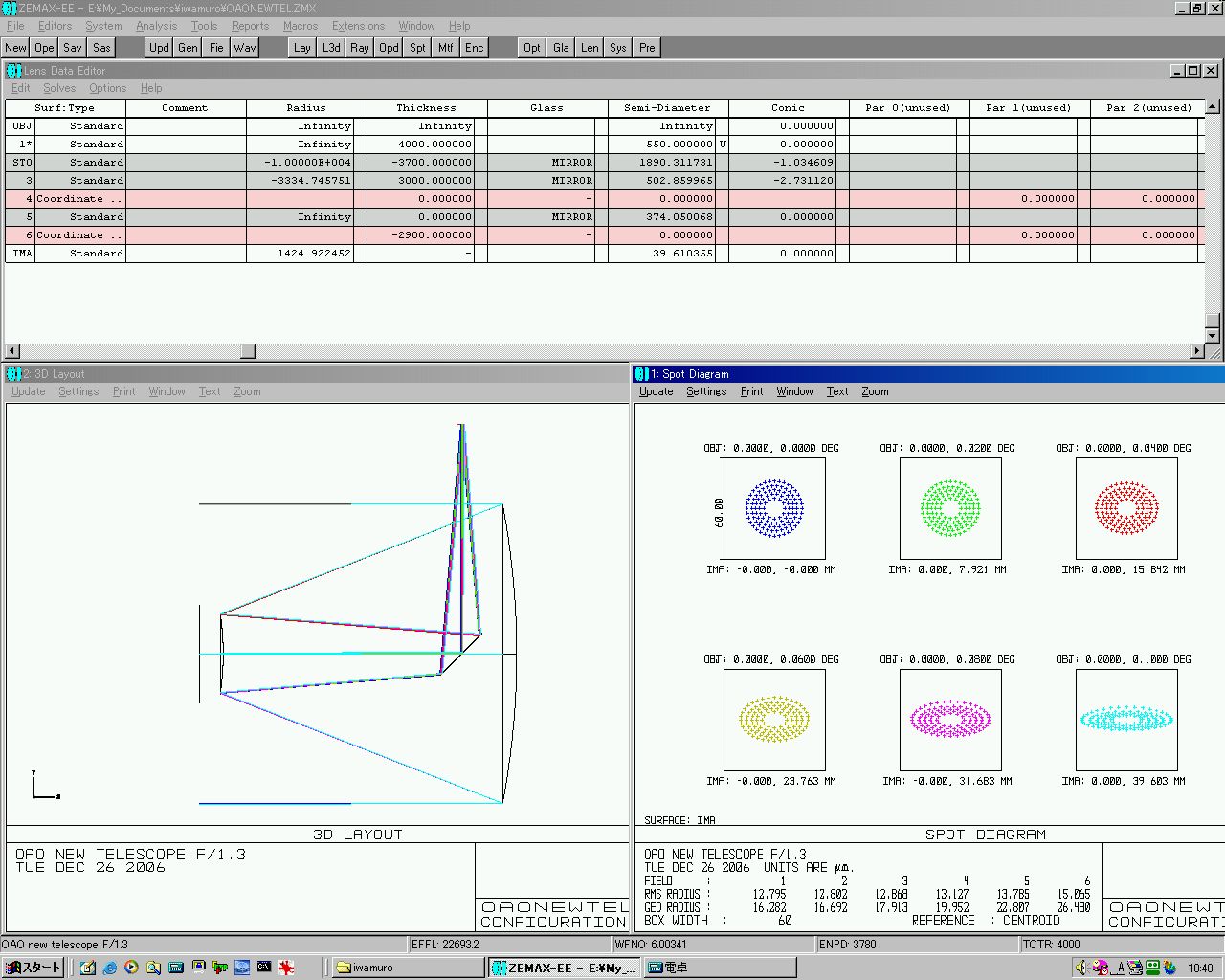

　スポット図の□サイズは 60μm(0.54") で、視野中心から 1.2'(0.02°)ずつ離れていくスポットを表わしています。

副鏡位置を約10μm動かして焦点合わせしたもの
　スポット図の□サイズは 60μm(0.54") で、視野中心から 1.2'(0.02°)ずつ離れていくスポットを表わしています。
