光学パラメータ3 |
---|
光学系タイプ:リッチクレチエン
主鏡:口径 3.78m (1m x 0.75m 扇形セグメント x18), F/1.32
副鏡:口径 1.1m (最低でも 1m)
第三鏡:口径 1.1m x 0.8m
主鏡-副鏡間距離:3.7m
副鏡-第三鏡間距離:3m
第三鏡-焦点間距離:2.9m
焦点スケール:110μm/1"
合成F比:F/6
・副鏡をこれ以上大きくしない
・主鏡端からの焦点引き出し量1m
・第三鏡は出来るだけ低く
・補正レンズを用いて可視/近赤で視野1°(40cmφ)確保
・合成F/6
の条件で決まったものです。
バランスの面では、第三鏡はもう少し低い方がいいのですが...
ZEMAX file は以下にあります。
補正レンズ無し
補正レンズあり

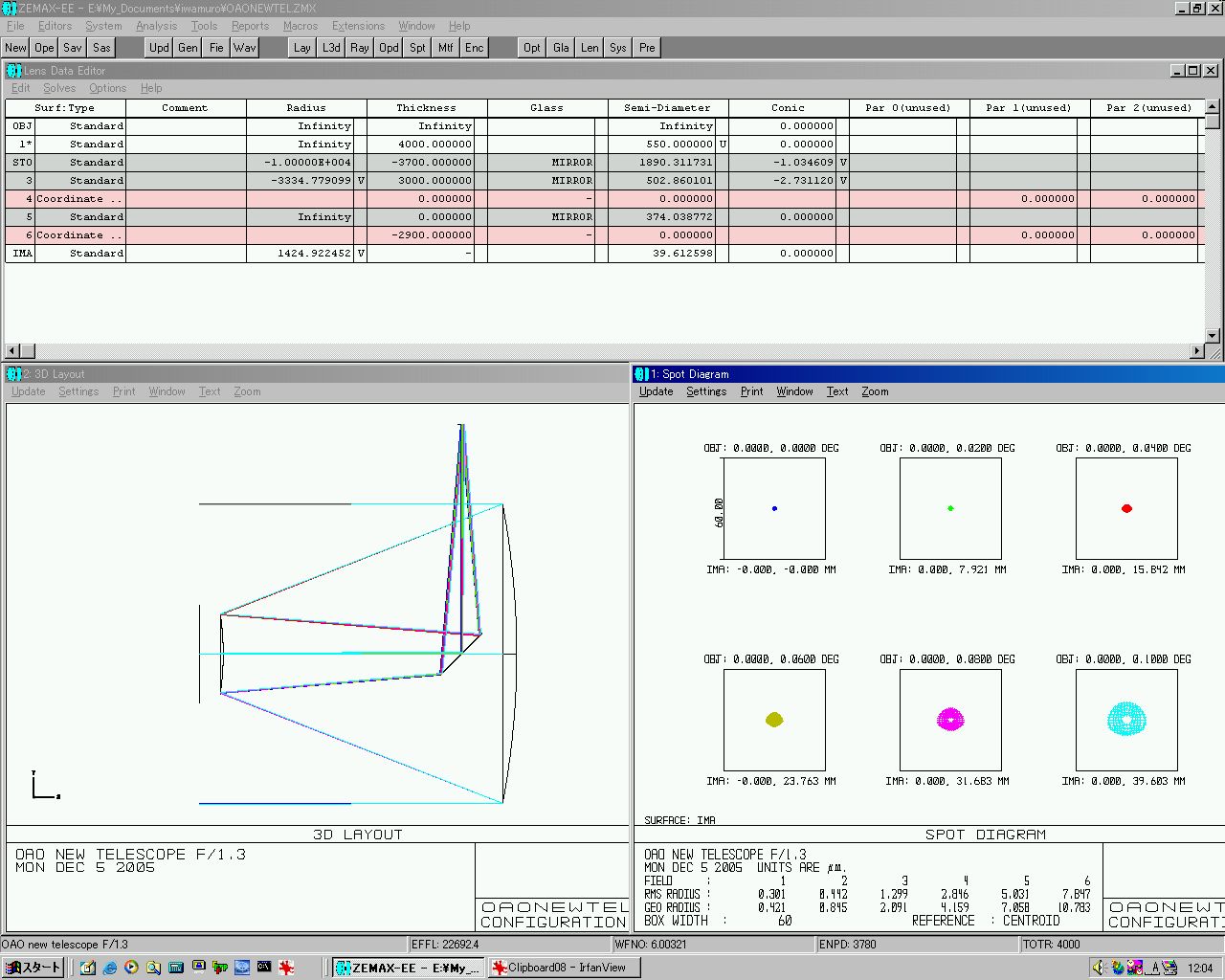

補正レンズ無しの場合
スポット図の□サイズは 60μm(0.54") で、視野中心から 1.2'(0.02°)ずつ離れていくスポットを表わしています。

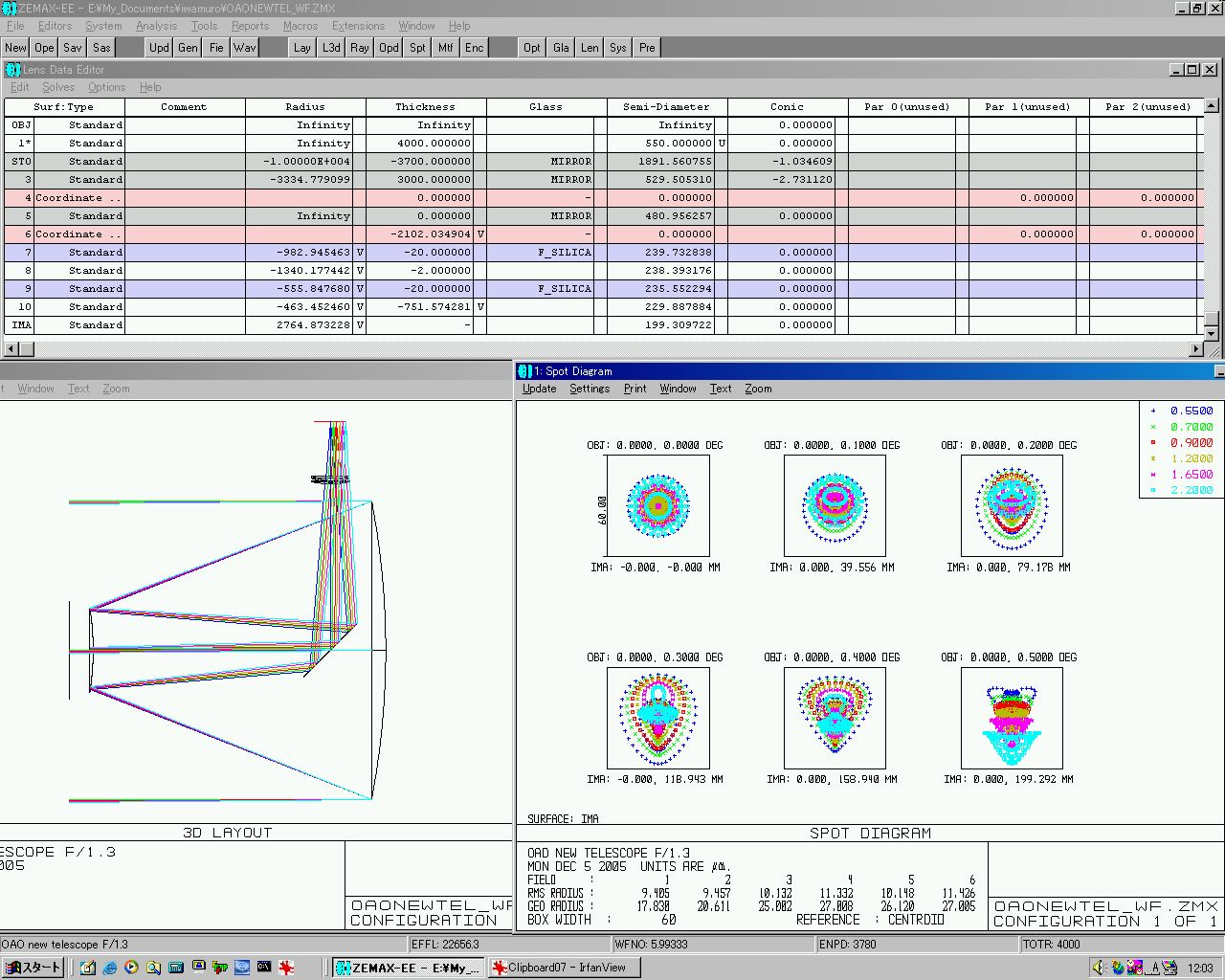

補正レンズありの場合
スポット図の□サイズは 60μm(0.54") で、視野中心から 6'(0.1°)ずつ離れていくスポット(色分けは波長別)を表わしています。
