光学パラメータ2

概要

• 光学系タイプ：リッチクレチエン

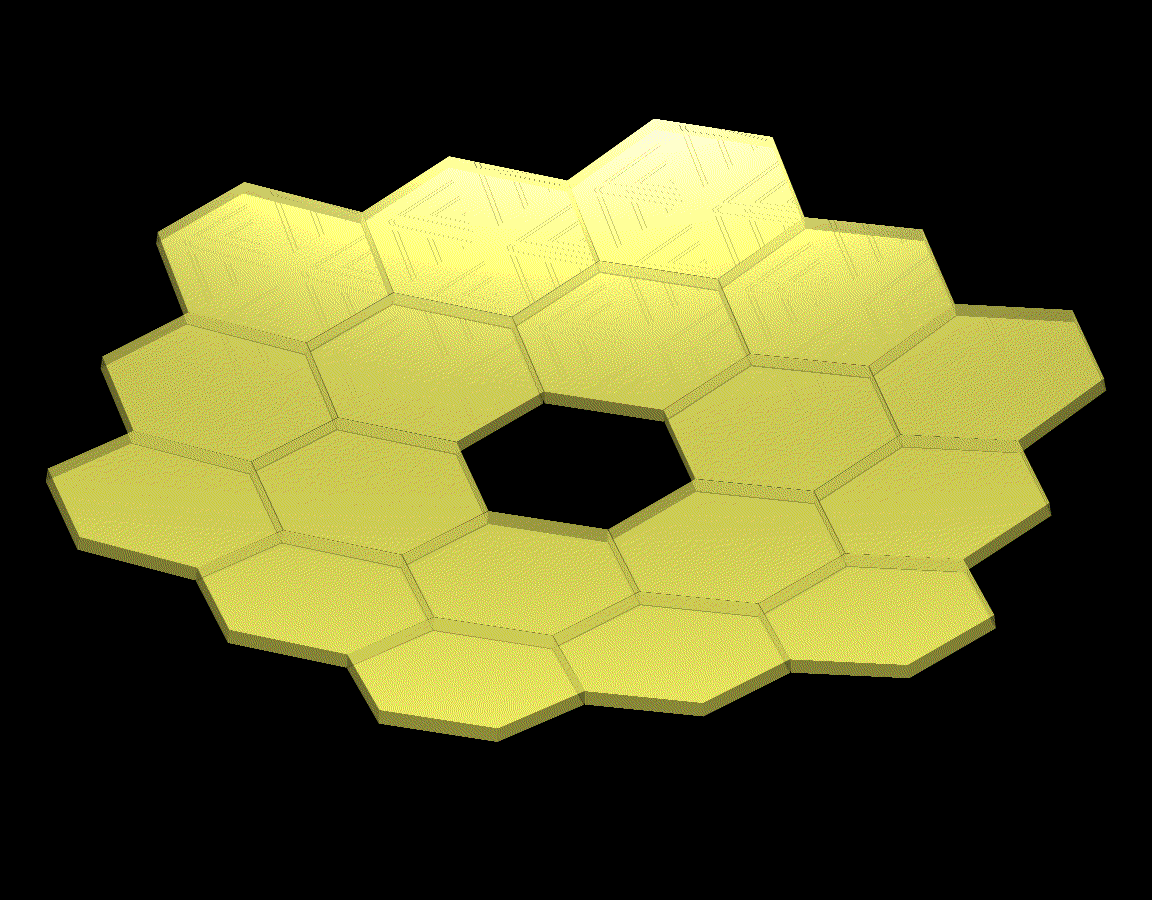

  主鏡：口径 4.2m (1mφ セグメント x18), F/1.4
  副鏡：口径 1.3m
  主鏡-副鏡間距離：4166mm
  焦点スケール：123.4μm/1"
  鏡筒を短くすることと広視野にする事を重視。
  合成 F/6 はファイバー分光にも最適。

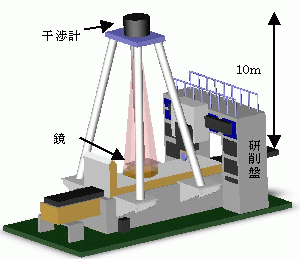

  セグメントは研削で作成 (名大Z研)。

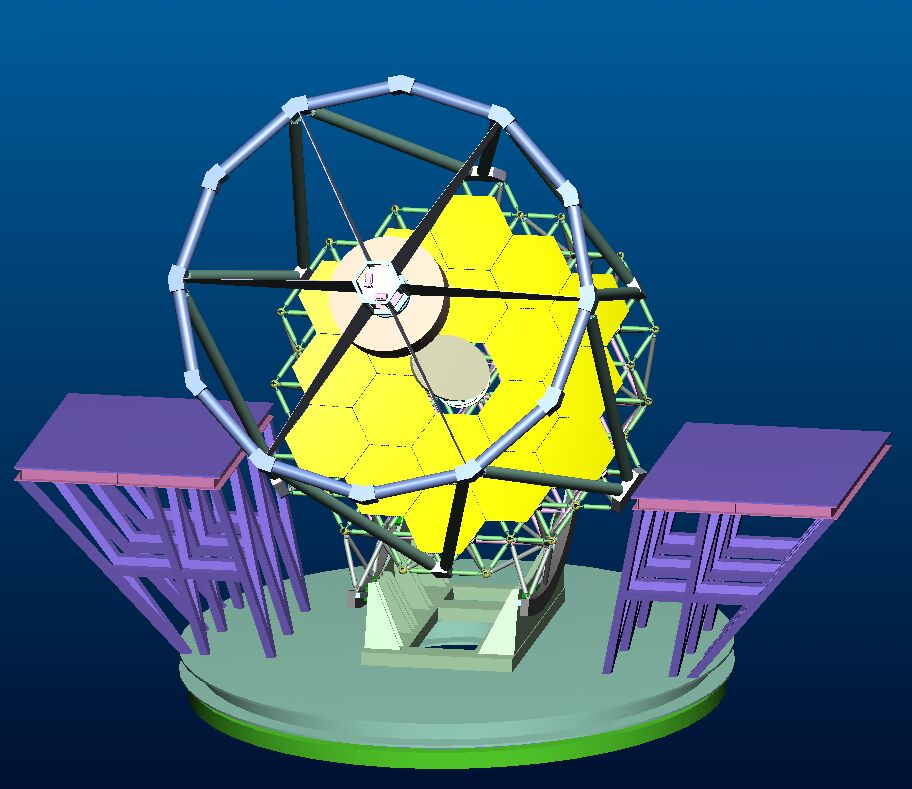

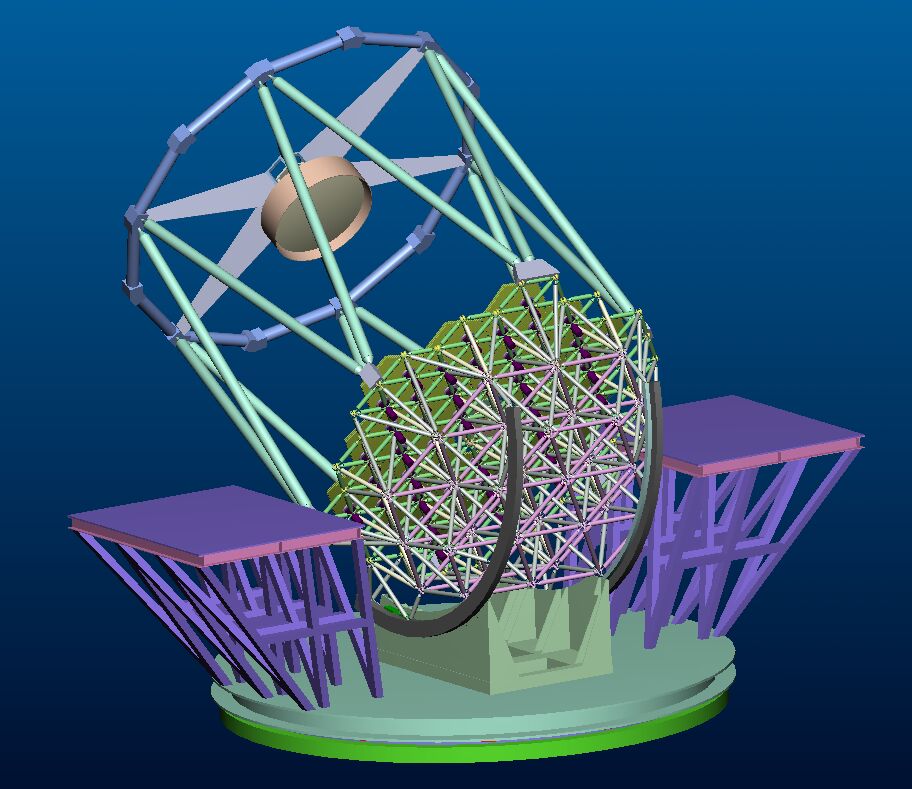

• 架台・焦点：経緯台・ナスミスのみ
  装置交換などの手間を極力抑え、かつコストを安く。
  広視野 MOS 焦点は補正レンズで 1°(45cmφ) の視野を確保。

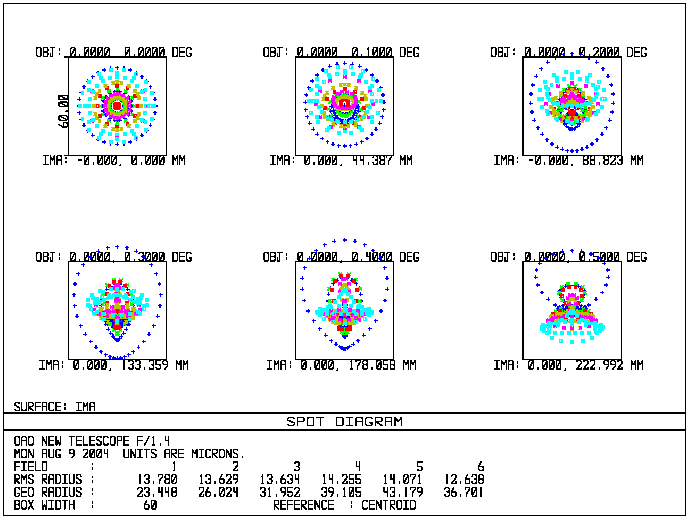

第1ナスミス (汎用焦点)			0'〜6' まで 1.2' 間隔 □：0.5"(60μm) 　　Zemax file
第2ナスミス (MOS 焦点)			0'〜30' まで 6' 間隔 □：0.5"(60μm) 波長：0.55μm(青色) 　　〜2.2μm(水色) 　　Zemax file
