セグメント鏡の PSF 調査3


3.78m セグメント鏡の PSF 評価を行なった。計算は 1024x1024 メッシュで行ない、計算時の分解能は 主鏡上で 5cm、結像面上で 4mas (波長 1μm の場合)となっている。以下の図では、PSF を明るさ のスケール 10,100,10000倍で表している。

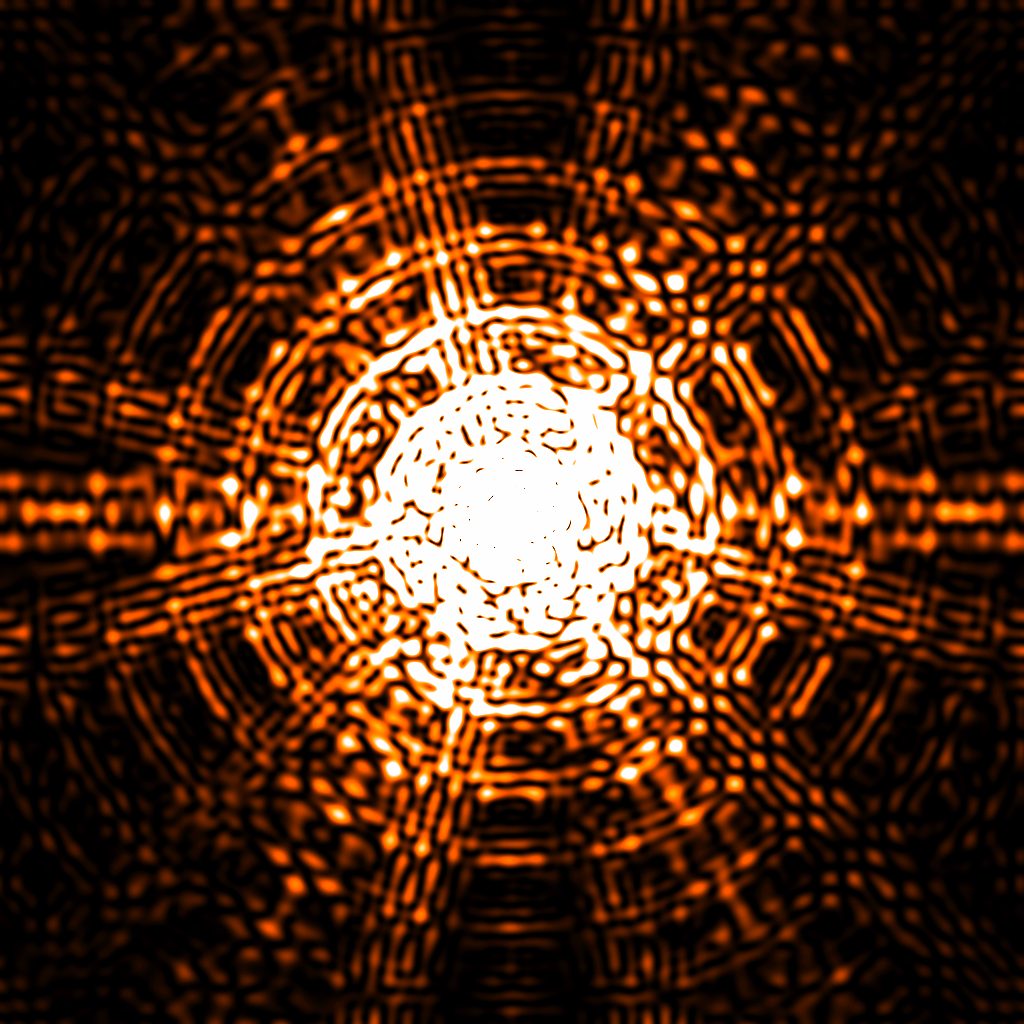

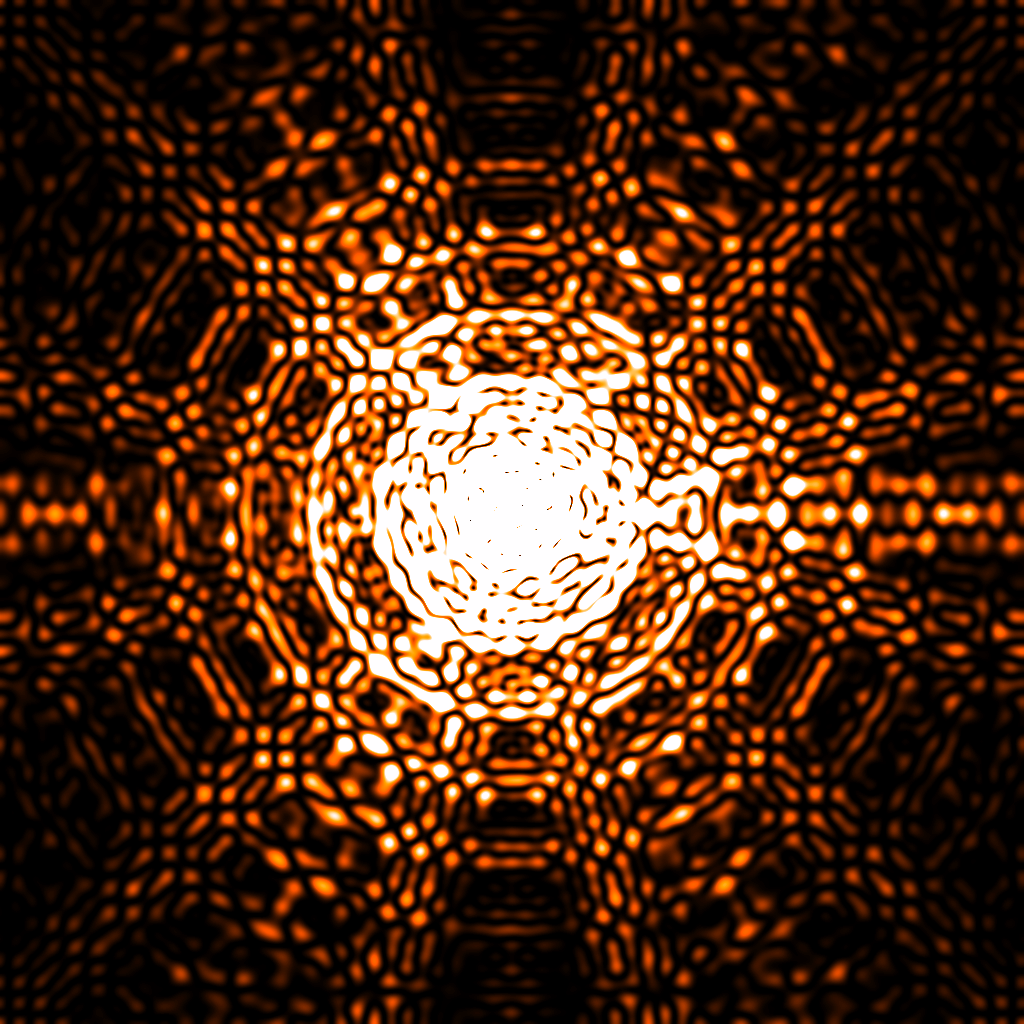

主鏡(3.78mφ)PSF(1"□,x10)PSF(1"□,x100)PSF(4"□,x10000)備考
Peak: 1
これ以降正規乱数を用い
たシミュレーション
保持精度の 2σ=λ/8
Peak: 0.793255

Peak: 0.697145
Peak: 0.565958
Peak: 0.355578
