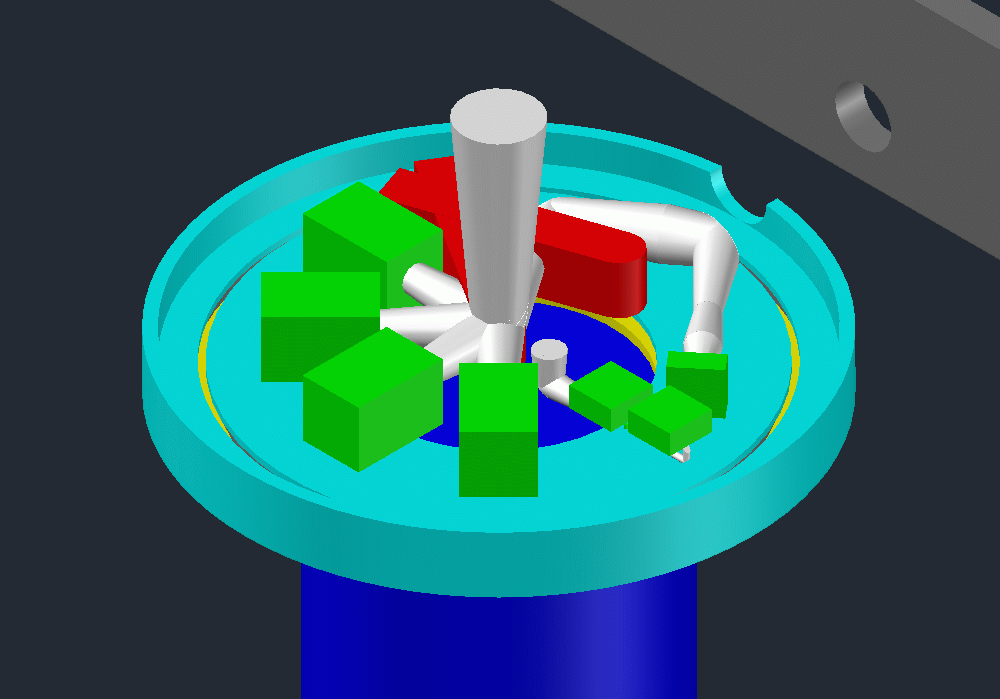

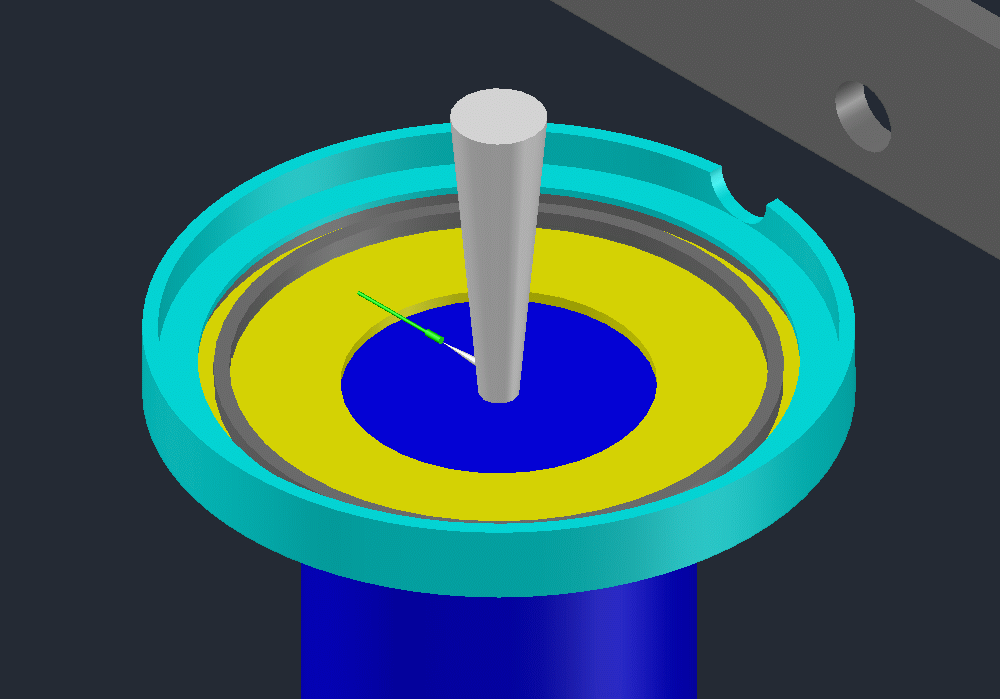

焦点付近のイメージ

岩室 史英 (京大宇物)

●概要 主鏡口径 ：3.78m 焦点 ：ナスミス焦点 x2 合成焦点比 ：F/6 焦点スケール ：110μm/1" 視野 ：補正レンズなし 12' (φ8cm)、補正レンズあり 1° (φ40cm) 　　(詳細はこちら) 　1h, S/N=5, 効率50%, φ1".5 測光の場合、限界等級は R=25.0, H=21.7 　想定している装置のサイズは、最大で 1t, 1~1.5m立方程度。 　ナスミス台床から光軸の高さは決まっていないが、1~1.3m 程度を予定。 　Instrument Rotator のみサポートし Image Rotator が必要な装置は自前で。 　Instrument Rotator に取り付ける装置のケーブル巻取りもサポートしない。 ●焦点システム 　必要な機能は以下の通り。 Instrument Rotator (装置フランジ) AG/SH などの回転ステージ AG/SH カメラ 位相カメラ及びレーザー光源 ファイバープローブ 小型観測装置 Calibration 光源 退避可能な ADC ケーブル巻き取り 　注意すべきことは以下の通り。 フランジ面からの焦点引出量は 15cm 補正レンズ無しでの視野は12′(φ8cm)、ケラレのない視野は1°(φ40cm) フランジに付く観測装置のケーブル巻取りは顧慮しない ファイバーバンドルユニットは装置フランジ裏(巻き取りを通せないので) AG のピックオフミラーはできるだけ焦点面に近く 小型装置は視野中心の撮像のみを想定 補正レンズが入る可能性あり 配置概念図 CAD file iwamuro@kusastro.kyoto-u.ac.jp
