主鏡 FEM 解析3 |
---|
メニスカスセグメント鏡の FEM による変形解析を行なった。
3D 図面は AutoCAD2000 で作成し、Autodesk Inventor 9 で変換(solid => parts)、
Design Space 9 で FEM 計算をした。
鏡の材質は クリアセラム-Z HS を用いた。
概形 | 変形 | 備考 |
---|---|---|

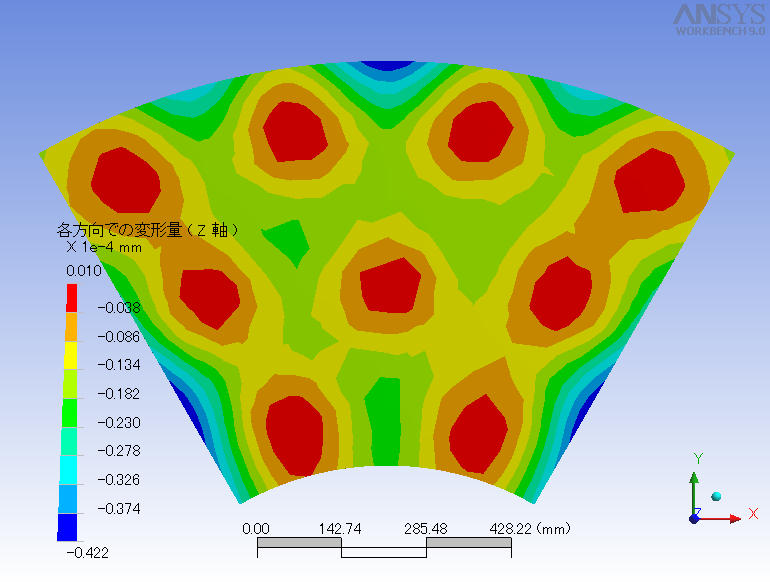

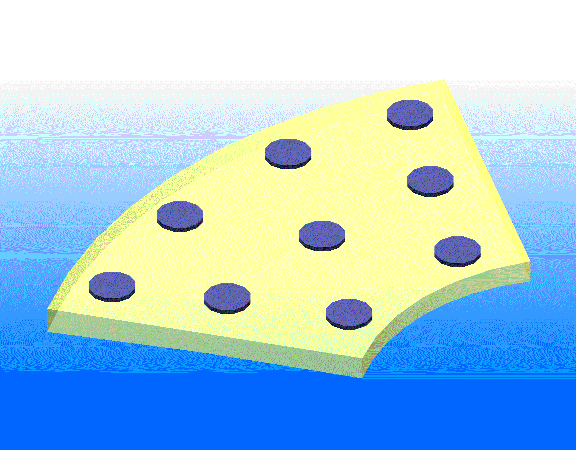

![]() | ![]() | 内周セグメント 9点支持 パッド直径100mm ほぼ全面が20nm 以下 |

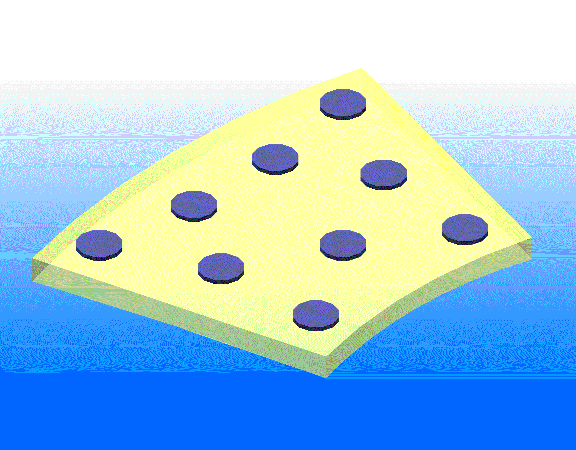

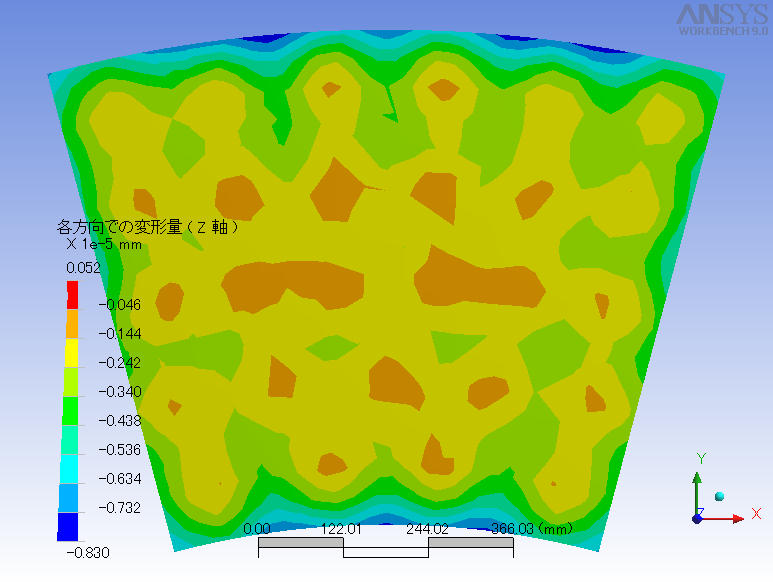

![]() | ![]() | 外周セグメント 9点支持 パッド直径100mm かなりが 20nm 以下だが エッジ部分の変形大 |

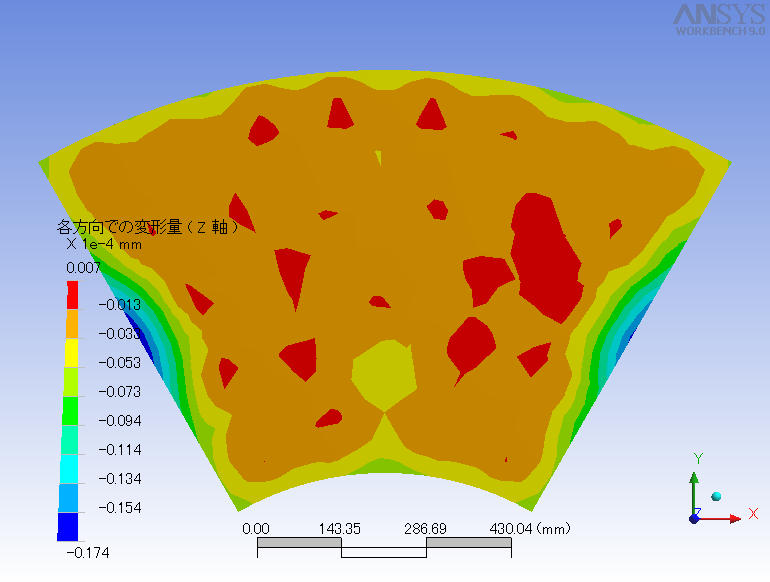

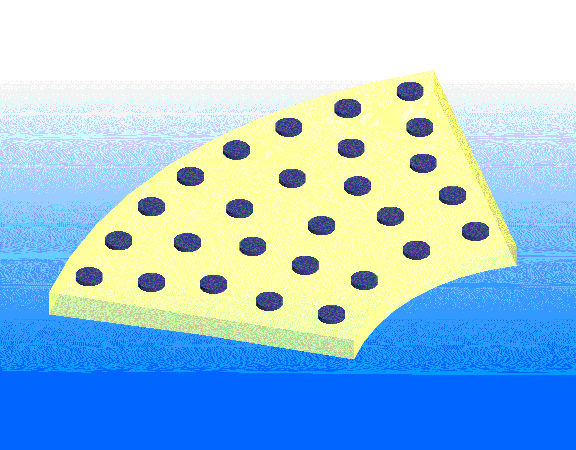

![]() | ![]() | 内周セグメント 27点支持 パッド直径60mm ほぼ全面が 5nm 以下 |

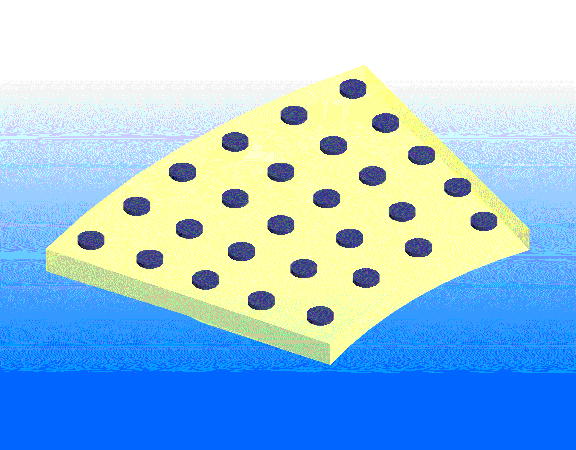

![]() | ![]() | 外周セグメント 27点支持 パッド直径60mm ほぼ全面が 5nm 以下 |
![]() | ![]() | 内周セグメント 27点支持 支持点の反力分布を ほぼ一定にした パッド直径60mm ほぼ全面が 3nm 以下 CAD 図面 |
![]() | ![]() | 外周セグメント 27点支持 支持点の反力分布を ほぼ一定にした パッド直径60mm ほぼ全面が 3nm 以下 CAD 図面 |

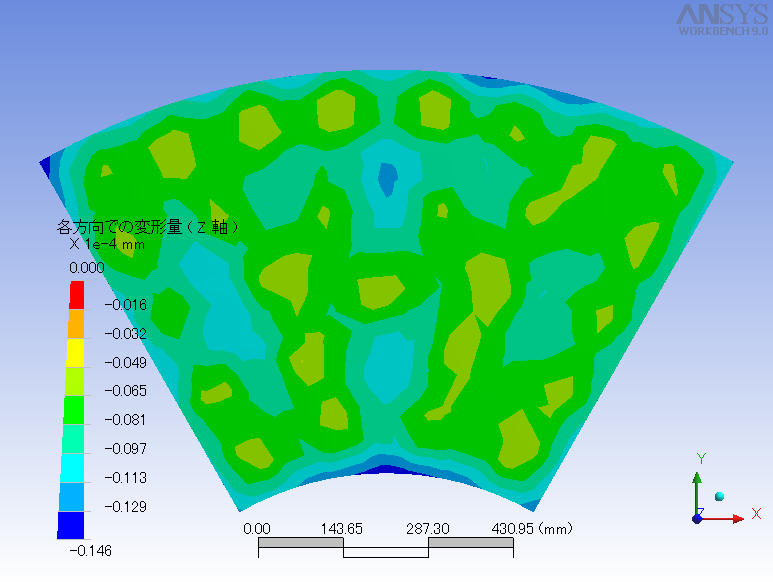

![]() | 内周セグメント パッド直径20mm ほぼ全面が 6nm 以下 | |

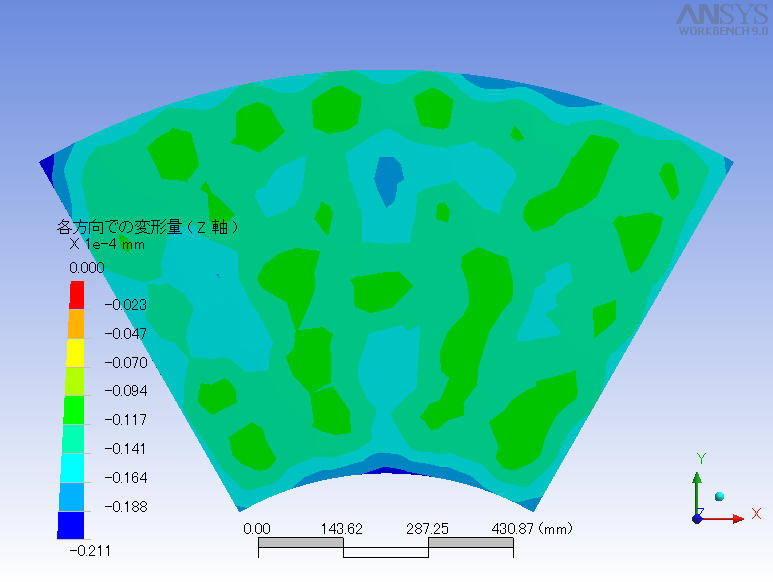

![]() | 内周セグメント パッド直径10mm ほぼ全面が 7nm 以下 | |

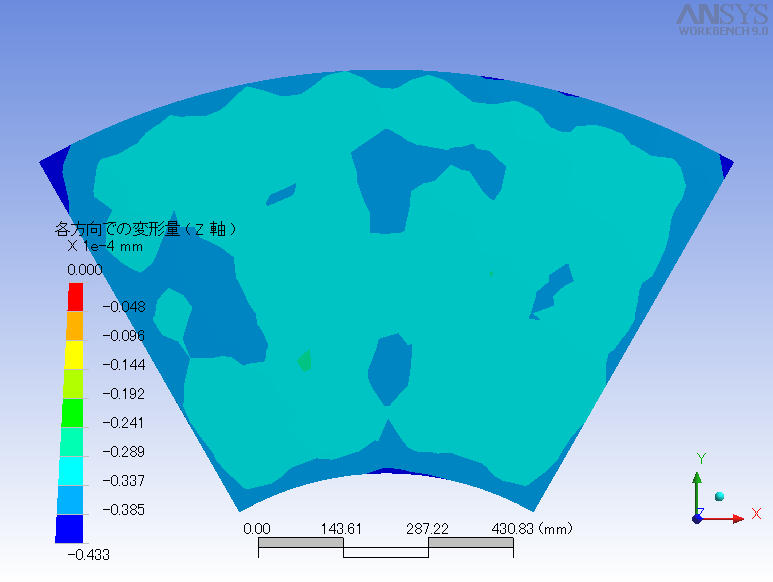

![]() | 内周セグメント パッド直径 4mm ほぼ全面が 8nm 以下 |
反力分布 (最大値 / 最小値)
支持点は外周より円弧方向に沿って番号付けしたもの。
計算結果に対称性があまりないので、細かい数値は余り意味が無さそうだが...
支持点 No. | 内周ミラー | 外周ミラー |
---|---|---|
01 | 27.397 N | 28.152 N |
02 | 26.889 N | 27.117 N |
03 | 27.456 N | 27.909 N |
04 | 26.695 N | 27.343 N |
05 | 26.713 N | 26.463 N |
06 | 27.520 N | 29.178 N |
07 | 26.101 N | 27.587 N |
08 | 26.791 N | 28.007 N |
09 | 26.561 N | 26.672 N |
10 | 27.758 N | 27.479 N |
11 | 28.792 N | 28.358 N |
12 | 29.222 N | 27.230 N |
13 | 28.271 N | 27.595 N |
14 | 27.837 N | 26.572 N |
15 | 28.082 N | 26.511 N |
16 | 25.884 N | 26.203 N |
17 | 26.912 N | 27.475 N |
18 | 25.958 N | 27.431 N |
19 | 27.527 N | 27.908 N |
20 | 26.738 N | 26.591 N |
21 | 28.650 N | 27.879 N |
22 | 28.047 N | 27.101 N |
23 | 27.143 N | 27.564 N |
24 | 25.746 N | 26.982 N |
25 | 27.315 N | 27.602 N |
26 | 25.905 N | 26.981 N |
27 | 26.204 N | 27.002 N |
