トラス FEM 解析

望遠鏡構造部の FEM による変形解析を行なった。
3D 図面は ANSYS Workbench 9 の DesignModeler 機能で作成(ワイヤーモデルを CAD から読み込めないので手で全て入力!)し、Design Space で FEM 計算をした。(DesignModeler file)

材料は構造用鋼を使用、パイプは 60.5mmφ3.2t と 101.6mmφ4.2t の2種類、副鏡部は重量 600kg、主鏡はアクチュエータ込で 2.7t、第三鏡部は 1t を主鏡セルトラス中央の節点に1点荷重で、スパイダーは 10mm x 100mm の断面のもの2 x 6本とした。固定点は高度軸 R ガイドとの接続点10個所。

EL 角	力と固定点	変形(100倍表示)	変形(1000倍表示)	備考
90°				光軸方向の変形最大 副鏡部 0.5mm 主鏡部 100μm弱

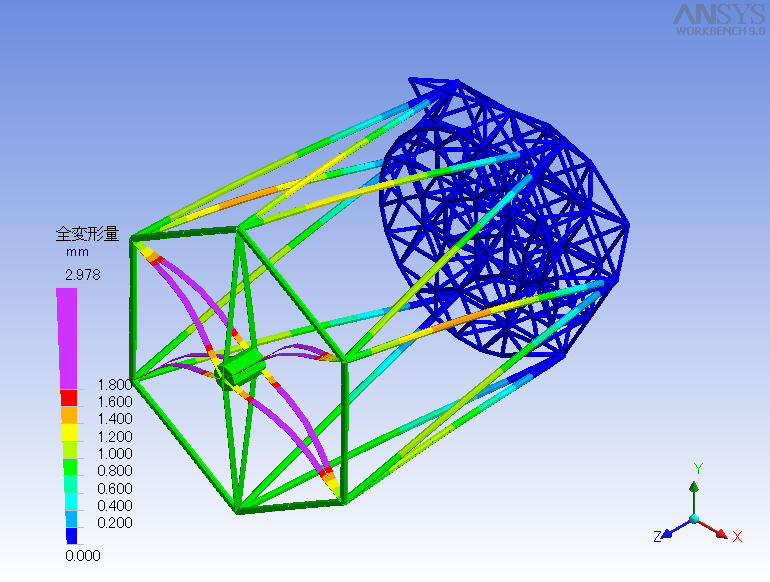

45°				右図のカラーレンジは 0〜180μm (EL の値によらず固定)

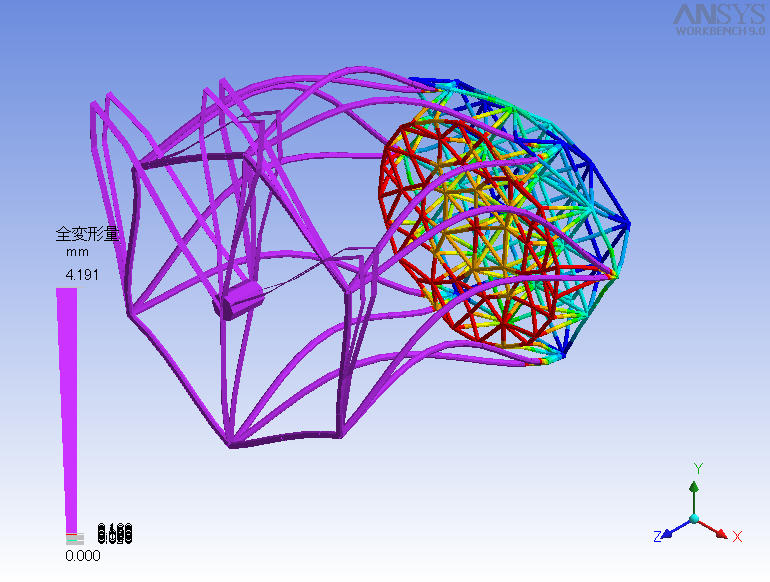

0°				横ずれ方向の変形最大 副鏡部 1.3mm 主鏡部 180μm

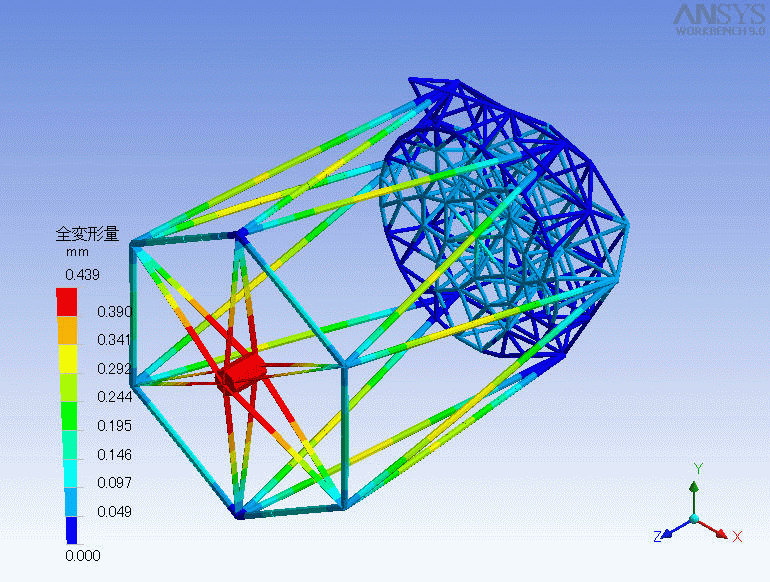

90°→ 0°	この列のアニメ	この列のアニメ	この列のアニメ
