主鏡 FEM 解析2


メニスカスセグメント鏡の FEM による変形解析を行なった。
3D 図面は AutoCAD2000 で作成し、Mechanical Desktop 5 で変換(solid => parts)、 Design Space 7 で FEM 計算をした。
鏡の材質は クリアセラム-Z HS を用いた。セグメントは対角 1mφ, 厚さ 50mm (重量 83kg) とした。

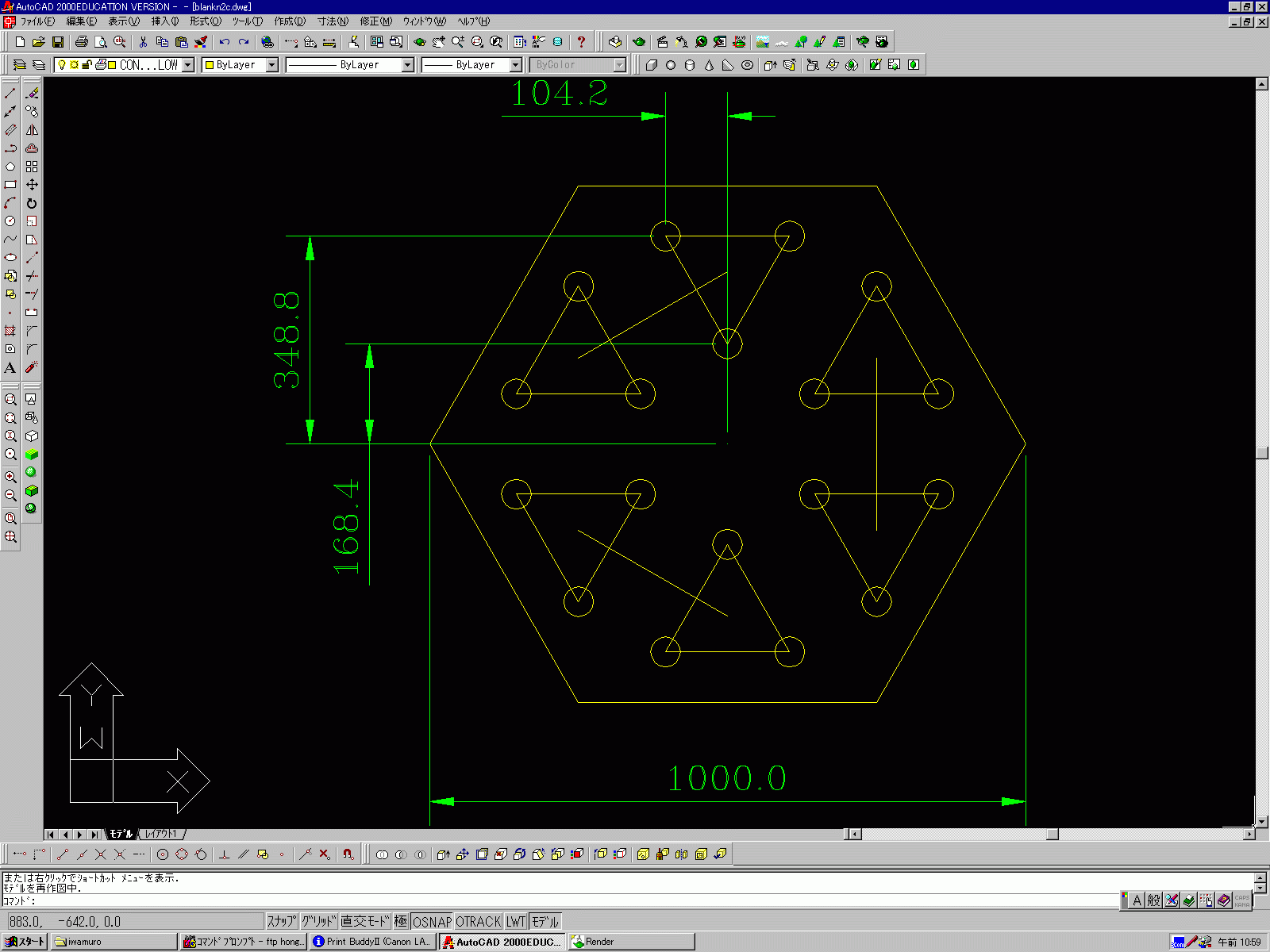

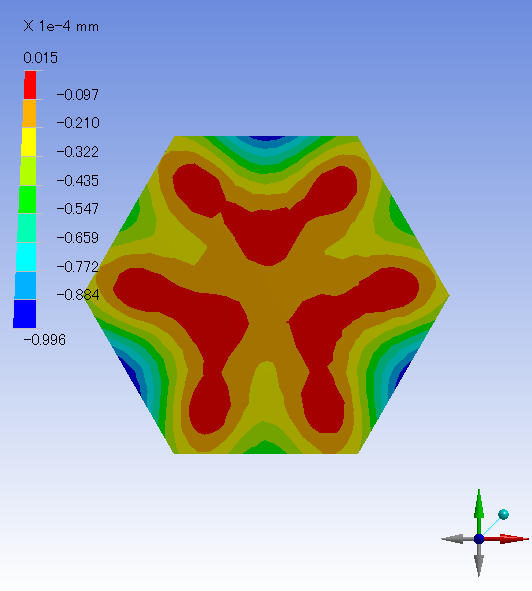

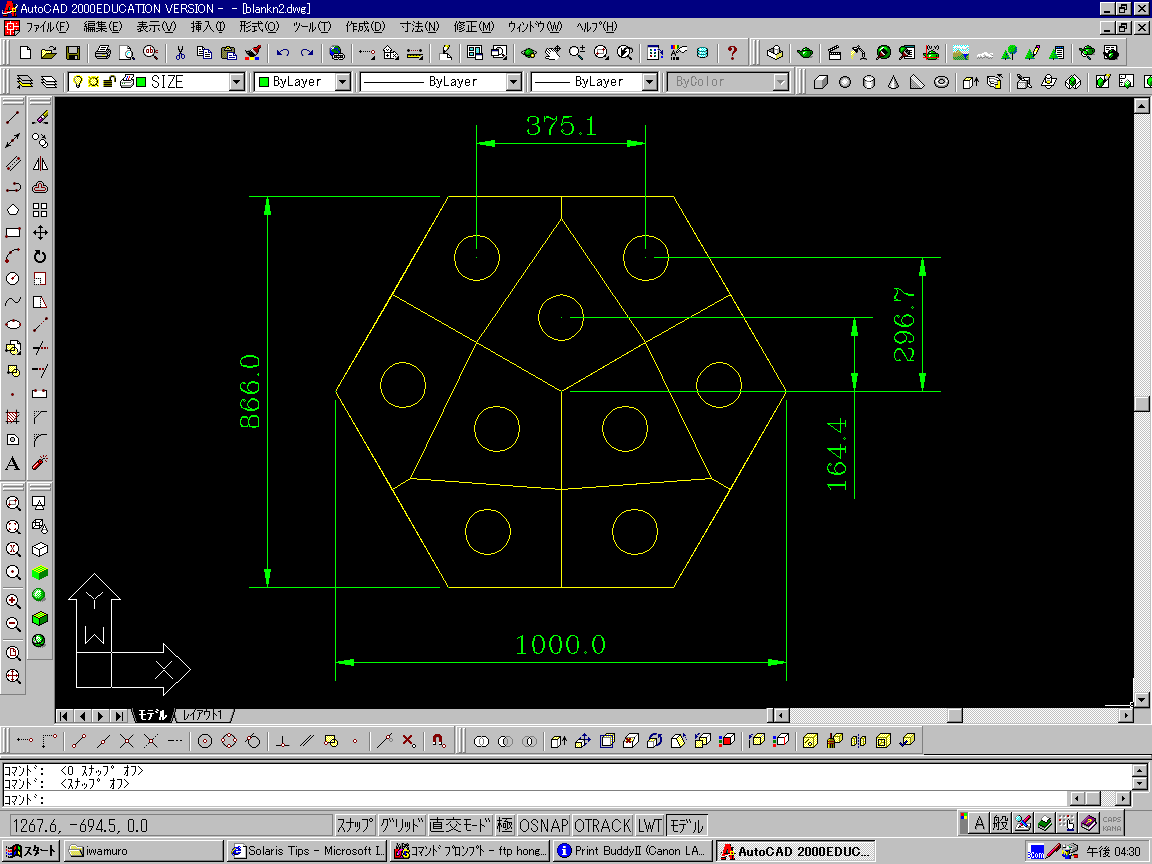

概形寸法変形

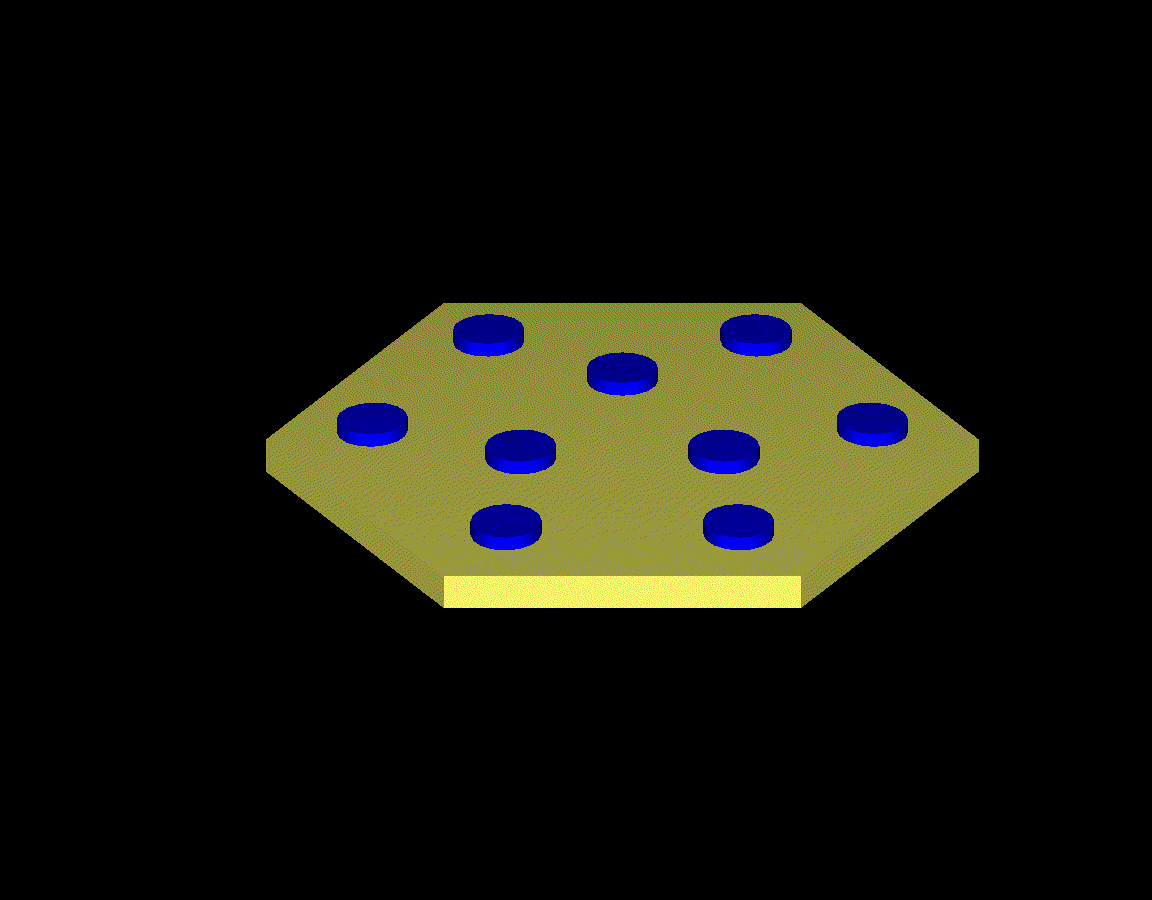

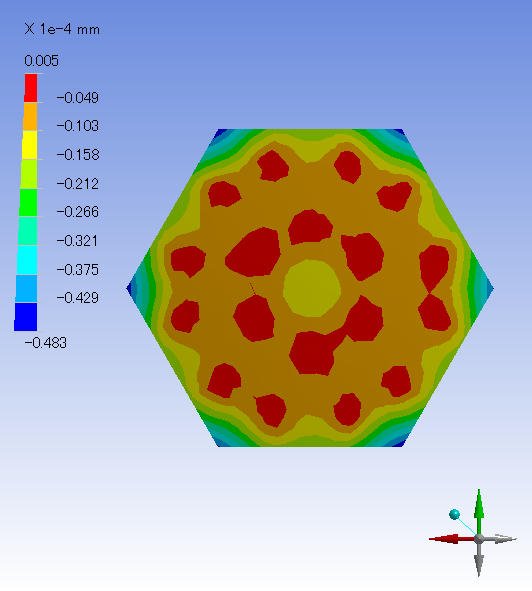

18点支持なら十分な精度が保てるが、9点支持でもまずまずの精度が保てる事が わかった。


こちらはちょっと昔の計算。

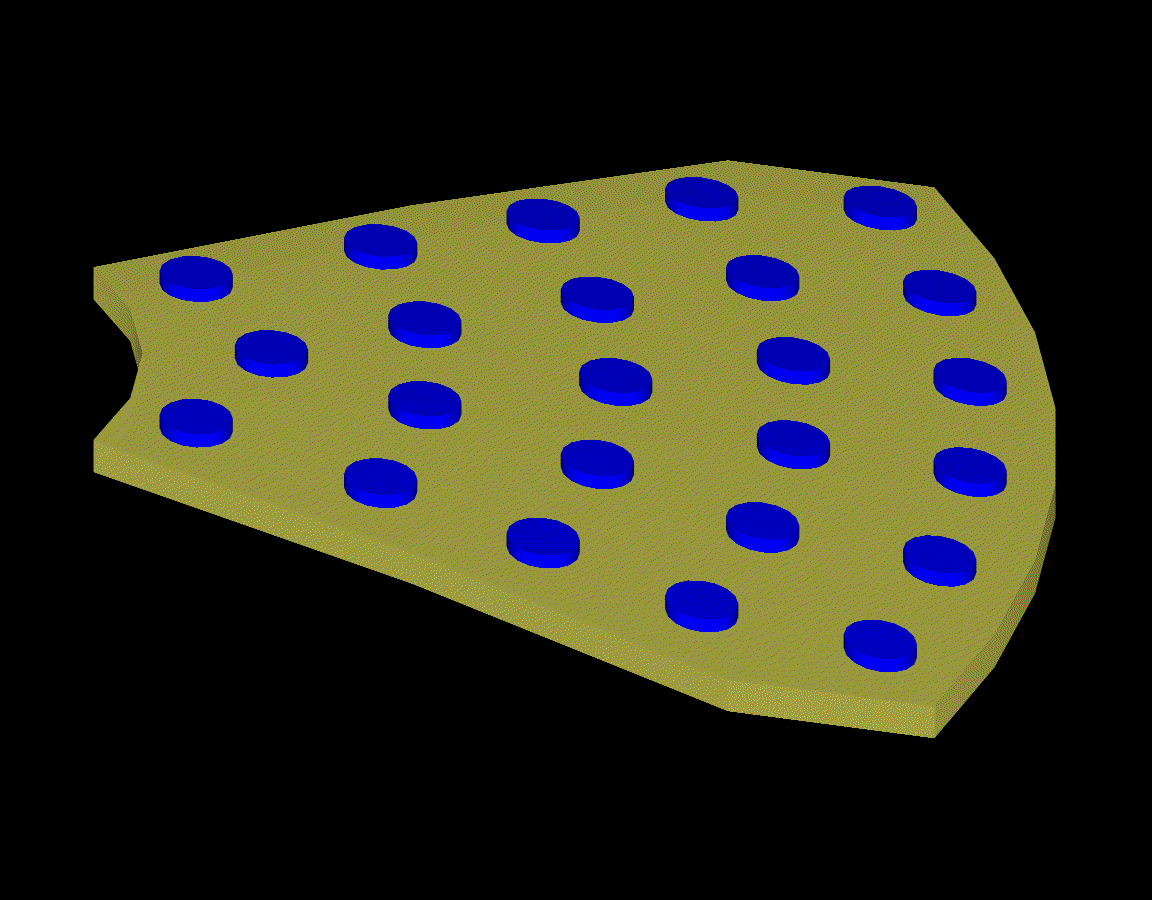

1.5m 扇形の場合 24点支持、対角 1m 扇形 の場合 9点支持で、1/20λ 以上の鏡面精度を保つことができる。
