主鏡 FEM 解析7

主鏡FEM解析3の支持点配置で、強制変移を与えたときの鏡の変形量と荷重の変化について調べた。

計算の結果わかったことは以下の通り。

• １点のみの荷重変化の場合は500gwの変化でも大丈夫（５点の場合はそれぞれが100gwの変化）
• ばね等のダンピング機構がない場合には、個々の支持点位置は 20nm の精度が必要

変形	備考	変形	備考
	設計値通りの状態 pp: 約5nm
	中央支持点に 1nmの強制変位 pp: 約5nmのまま 70gw 増減		右上支持点に 1nmの強制変位 pp: 約5nmのまま 30gw 増減

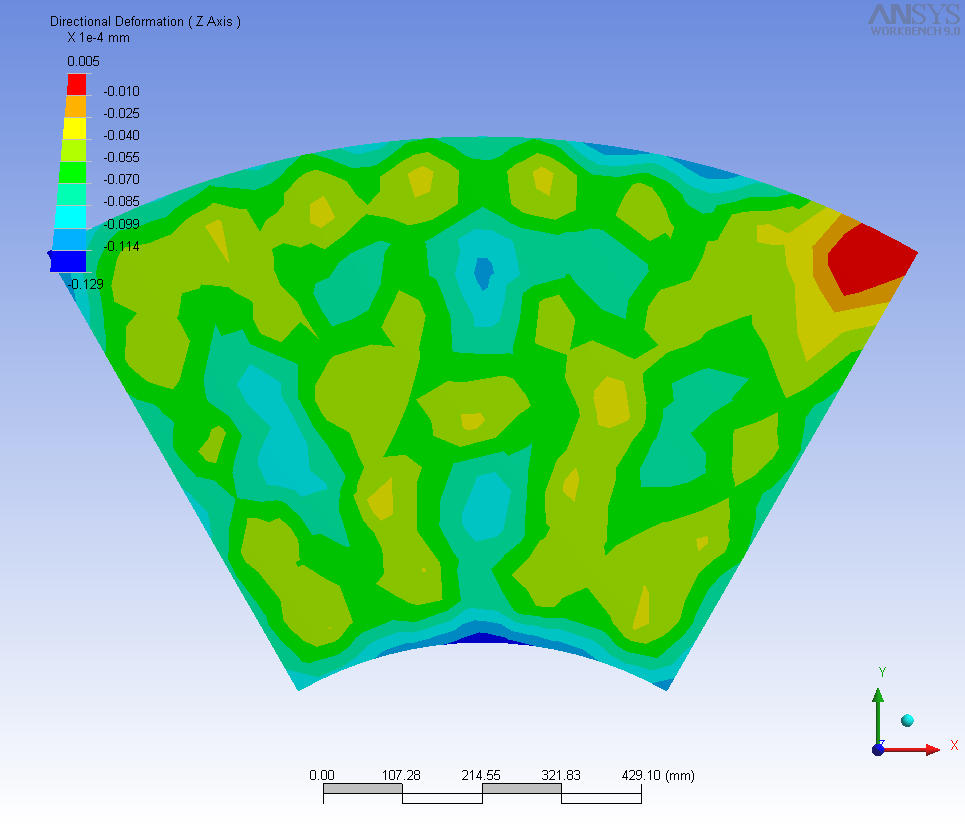

	中央支持点に 5nmの強制変位 pp: 約10nm 350gw 増減		右上支持点に 5nmの強制変位 pp: 約10nm 140gw 増減

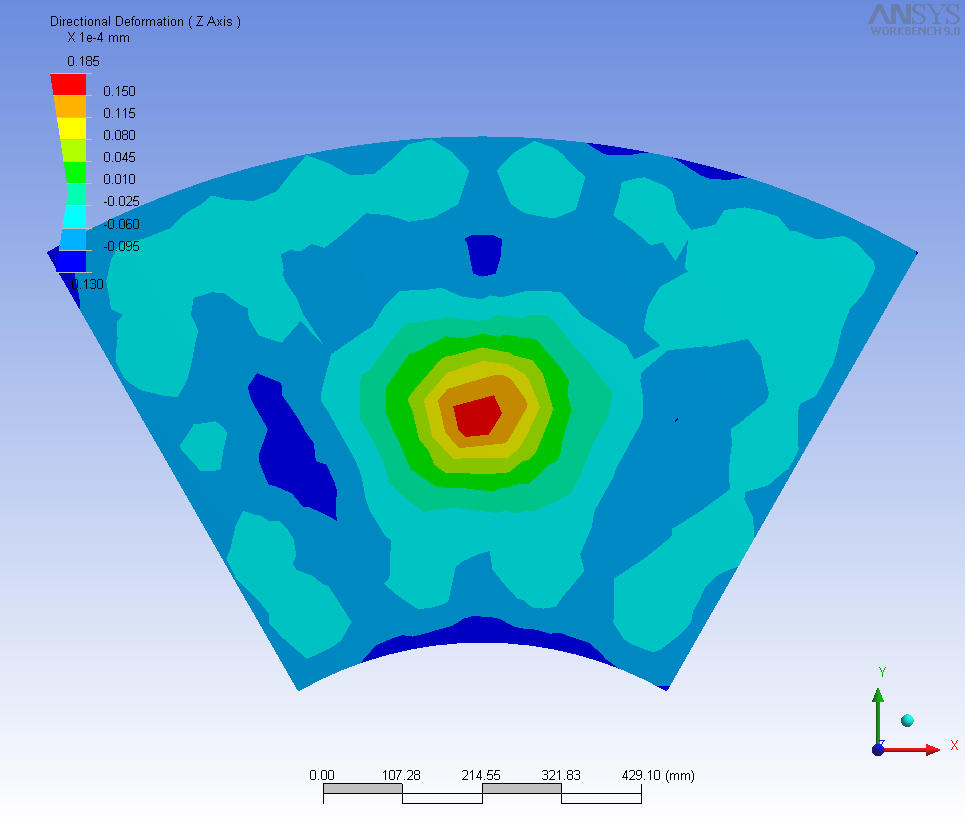

	中央支持点に 25nmの強制変位 pp: 約30nm 1800gw 増減		右上支持点に 25nmの強制変位 pp: 約40nm 700gw 増減

ガラスは硬いものだということが良くわかった。
