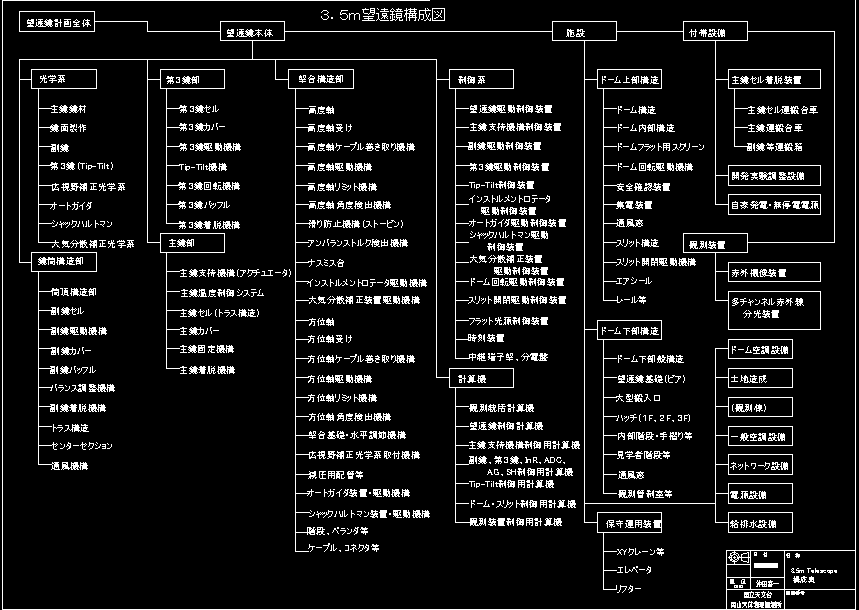

望遠鏡構成表


大項目中項目小項目細目備考員数軸数
望遠鏡光学系主鏡鏡材 分割軽量鏡6枚1式
鏡面製作 鏡面研磨1式
副鏡 鏡材、研磨1式
第3鏡(Tip-Tilt第3鏡) 鏡材、研磨1式
広視野補正光学系 レンズ1式
大気分散補正光学系 プリズム1式
オートガイダ レンズ、鏡類2式
シャックハルトマン マイクロレンズアレイ、鏡類2式
鏡筒構造部筒頂構造部 筒頂枠体(トラス構造)1式
副鏡セル  1式
副鏡駆動機構 (X,Y),Z,θx,θy1式5
副鏡カバー 電動開閉(構造による)1式2-4
副鏡バッフル  1式
バランス調整機構 EL軸周りのバランス機構(構造による)4式?2-4
副鏡着脱機構  1式
トラス構造  1式
センターセクション  1式
通風機構 吸い込みファン等 ?1式?
第3鏡部第3鏡セル  1式
第3鏡カバー 開閉1式1
第3鏡駆動機構 Z,θx,θy1式3
Tip-Tilt機構 θx,θy1式2
第3鏡回転機構 θ1式1
第3鏡バッフル  1式
第3鏡着脱機構  1式
主鏡部主鏡支持機構(アクチュエータ) Z x 1818式18
主鏡温度制御システム 風量調節?3 or 6系統?1式3 or 6
主鏡セル(トラス構造)  1式
主鏡カバー 構造による1式2-4
主鏡固定機構  1式
主鏡着脱機構  1式
架台構造部高度軸  1式
高度軸受け  1式
高度軸ケーブル巻取機構 θ1式1
高度軸駆動機構 θ1式1
高度軸リミット機構  1式
高度軸角度検出機構  1式
滑り防止機構(ストーピン)  1式
アンバランストルク検出機構  1式
ナスミス台  2式
インストゥルメントローテータ駆動機構 θ2式1
大気分散補正装置駆動機構 θ(,In/Out)2式2
方位軸  1式
方位軸受け  1式
方位軸ケーブル巻取機構 θ1式1
方位軸駆動機構 θ1式1
方位軸リミット機構  1式
方位軸角度検出機構  1式
架台基礎・水平調節機構  1式
広視野補正光学系取付機構  1式
減圧用配管等 He配管、冷媒配管、減圧用配管1式
オートガイダ装置 θ(,r)2式(2)
シャックハルトマン装置 r,(θ)2式(2)
階段・ベランダ等  1式
ケーブル・コネクタ等 光ケーブル、同軸ケーブル1式
制御系望遠鏡駆動制御装置  1式
主鏡支持機構制御装置  1式
副鏡駆動制御装置  1式
第3鏡駆動制御装置  1式
Tip-Tilt制御装置  1式
インストゥルメントローテータ駆動制御装置  2式
オートガイダ制御装置  2式
シャックハルトマン制御装置  2式
大気分散補正装置制御装置  2式
ドーム回転駆動制御装置  1式
スリット開閉駆動制御装置  1式
フラット光源制御装置  1式
時刻装置 GPS受信機 or ネットワーク1式
中継端子架、分電盤  1式
計算機Top観測統括計算機望遠鏡、ドーム、観測装置の統括管理1台
PC1望遠鏡制御用計算機Az,El駆動制御
Elケーブル巻取制御
主鏡カバー制御
1台
PC2主鏡支持機構制御用計算機アクチュエータ制御
隙間センサー等データ取得
主鏡温度制御(風量)
1台
PC3副鏡・第3鏡制御用計算機X,Y,Z,θx,θy制御
副鏡、第3鏡カバー制御
第3鏡回転制御
1台
インストゥルメントローテータ、大気分散補正装置用計算機θ制御
PC4オートガイダ、シャックハルトマン制御用計算機θ制御
データ取得
Tip-Tilt制御
1台
PC5ドーム・スリット制御用計算機ドーム回転
スリット開閉
ベンチレータ制御
ドームフラット光源制御
1台
観測装置制御用計算機 観測装置制御、データ取得2台
施設ドーム上部構造ドーム構造  1式
ドーム内部構造  1式
ドームフラット用スクリーン  1式
ドーム回転駆動装置 θ1式1
安全確認装置  1式
集電装置 ドーム回転部への給電架線等1式
通風窓 ドーム上部7個所(スライド式?)1式7
エアシール ドーム固定部との気密確保1式
レール等  1式
スリット構造  1式
スリット開閉駆動装置 スライド(左右2個)1式2
主鏡セル着脱機構セル台車、分割鏡運搬箱 1式
ドーム下部構造ドーム下部殻構造  1式
望遠鏡基礎(ピア)  1式
大型搬入口 1階1式
ハッチ 2階、3階、4階(両開き2枚 x 3個)?3式6?
内部階段・手摺等  1式
見学者階段等 一般見学者用外部階段1式
通風窓 下部6カ所(プランジャー等使用?)1式6
観測管制室等 観測室、観測装置待機室、調整室1式
保守運用装置XYクレーン等 2トン(X,Y)1式2
エレベータ 2m x 2m x 2m 程度1式
リフター 2m x 2m 程度(昇降)1式1
空調機構ドーム空調設備 ドーム内空調1式
土地造成   1式
(観測棟)  別棟の場合1式
一般空調設備   1式
ネットワーク設備  光ケーブル、電話線1式
電源設備   1式
給排水設備   1式
付帯設備主鏡セル着脱機構主鏡セル運搬台車 主鏡セル取り外し時に使用1式
主鏡運搬台車 主鏡蒸着時に使用1式
副鏡等運搬箱 副鏡蒸着時に使用1式
開発実験調整設備  光軸調整治具等1式
自家発電・無停電電源  停電時等の安全格納1式
観測装置赤外撮像装置   1式
多チャンネル赤外線分光装置   1式
