京大岡山新技術望遠鏡:進捗状況

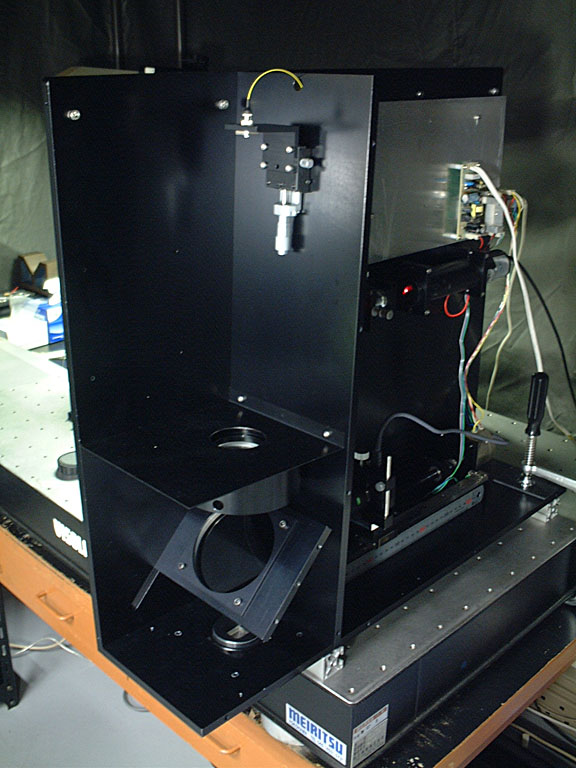

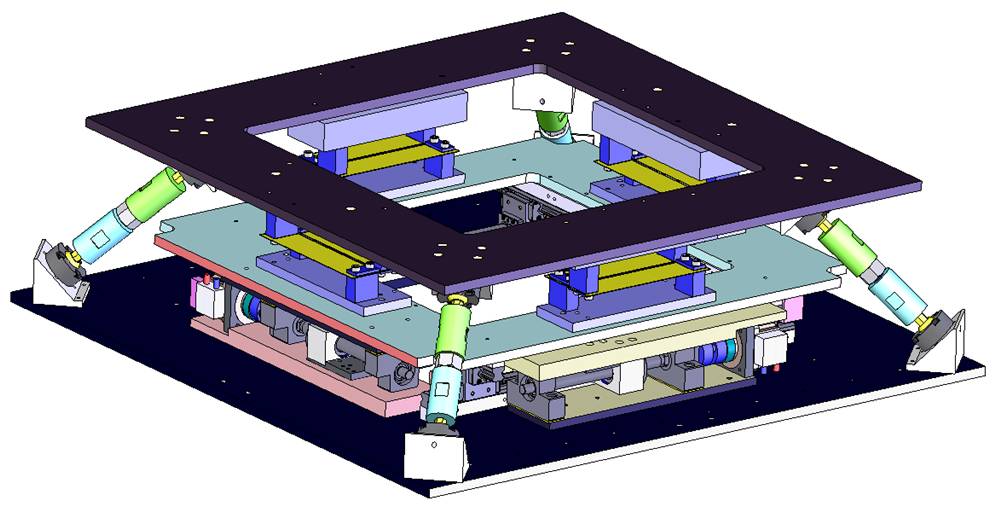

● 望遠鏡トラス構造 名大大森研で遺伝的アルゴリズムを用いて最適解を自動設計し、こちらでチェックする というやり取り中。トラスが主鏡を貫通する部分があるなど、まだ完全ではない。 ● 研削による鏡面形成 ナノオプトニクスの研削盤が完成し、現在試験研削中。(φ60cm クリアセラム) リッチクレチエン主鏡形状の形成過程。5〜6 回のイテレーションで 0.5μm 以下の形状誤差に収まってく過程(左図)と、形状測定の様子(右図) 研削時に鏡材を置く台を準備中。形状測定時には、望遠鏡上と同じ27点で支持する。 ● CGH 干渉計 CGH マスクを用いた干渉計を名大Z研で製作中。 干渉計本体部はほぼ完成し、光学性能確認中。 CGH マスクの設計例 ● 軽量副鏡の設計 超低膨張ガラスセラミックのクリアセラムと、ゼロ膨張セラミックの ZPF の両方に対して 支持点数と構造を変えて変形調査を行い、ZPF でも９点支持以上が必要であるとの結果を得た。 下図は、ZPF 9点支持の軽量鏡の例で、重量108kg, 最大変形量 30nm。 カウンターウェイトを用いた15点支持での設計例(by 沖田さん) ● 副鏡位置制御機構 副鏡 tilt 角を変えても横ずれが起きない新方式のステージを名大で開発中 ● 非接触センサ安定性試験 シグマ光機製デジタルセンサ DS-H10 可能な限り絶縁して固定することで、長期安定性は確認できた。光学式エンコーダと 共にアクチュエータに取り付け、駆動中のセンサ安定性チェックを始めている。 ● 位相測定カメラ セグメント間の位相差は非接触センサーでモニタされるが、センサーの安定性の問題が あるため、正確な位置は定期的に光で確認する必要がある。2つの鏡の境界部分で集め られた光は、位相がずれると回折像のピークが2つに分裂することを利用して、Keck などでは天然の星の光で測定しているが、波面の乱れのサイズ(Fried parameter)が 国内では7cmと小さく、困難が予想される。そこで、新技術望遠鏡ではレーザー自己光源 を用いた測定方法を検討している(下図)。 実験室内で鏡のずれによる回折効果を確認した。 ハーフミラーホルダを試作し、固定・調整精度が十分であることを確認した。
