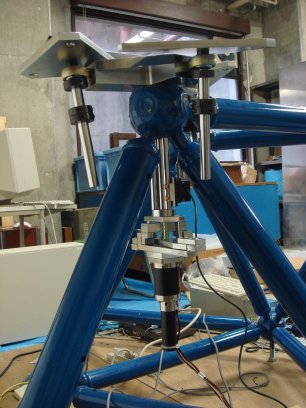

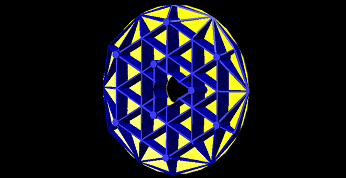

● 望遠鏡トラス構造 名大大森研で遺伝的アルゴリズムを用いて最適解を自動設計し、こちらでチェックする というやり取り中。トラスが主鏡を貫通する部分があるなど、まだ完全ではない。 ● 非接触センサ安定性試験 シグマ光機製デジタルセンサ DS-H10 筒型(上図左)の方が薄型(上図左)よりも安定性が良いことがわかった。 可能な限り絶縁して固定することで、長期安定性がかなり良くなる。 下左図は最終的なの試験配置。下右図は2週間の安定性(1カウントは約10nm)。 左図の赤のセンサの2週間の安定性試験(ギャップ 0.3mm 固定) 上から、センサ読み出し値（水色）、温度(赤色)、湿度(緑色) 温度と湿度で補正したものが青色、2週間前の補正係数を用いて温度と湿度 で補正したものがピンク色で、どちらも±50nm の範囲内に収まっている。 この後も補正係数は1ヶ月以上使えることが確認できている。 光学式エンコーダをアクチュエータに取り付け、駆動中のセンサ安定性を チェックするための準備中。 ● 軽量副鏡の設計 超低膨張ガラスセラミックのクリアセラムと、ゼロ膨張セラミックの ZPF の両方に対して 支持点数と構造を変えて変形調査を行い、ZPF の９点支持が最適であるとの結果を得た。 下図は、ZPF 9点支持の軽量鏡の例で、重量108kg, 最大変形量 30nm。 ● 位相測定カメラ セグメント間の位相差は非接触センサーでモニタされるが、センサーの安定性の問題が あるため、正確な位置は定期的に光で確認する必要がある。2つの鏡の境界部分で集め られた光は、位相がずれると回折像のピークが2つに分裂することを利用して、Keck などでは天然の星の光で測定しているが、波面の乱れのサイズ(Fried parameter)が 国内では7cmと小さく、困難が予想される。そこで、新技術望遠鏡ではレーザー自己光源 を用いた測定方法を検討している(下図)。 実験室内で鏡のずれによる回折効果を確認した。 ハーフミラーホルダを試作し、固定・調整精度が十分であることを確認した。 ● 研削関係 ナノオプトニクスの研削盤が完成し、現在試験研削中。(φ60cm クリアセラム) 主鏡鏡材は手配済。背面に固定用の凹みをつくる段階。 研削時に鏡材を置く台を準備中。形状測定時には、望遠鏡上と同じ27点で支持する。
