● 分割鏡制御試験
- 鏡材２枚＋エッジセンサー２箇所＋位相カメラで安定性試験
- ヒステレシスはシャフト端面のタップ加工により、シャフトが端の方で膨らんで
いたことが主な原因だった。端を細くすることで解消した。

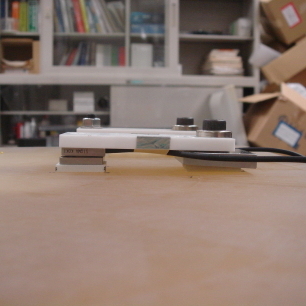

- センサを固定するアームは膨張率と緩和時間を考えてセラミックを使用。
- 現状は、擾乱に対する収束時間は５秒程度。温度が安定していれば状態も安定。
- センサアーム付け根の固定方法を検討中。テーパのついたステンレスナットを試す。
- 位相カメラ用５色レーザは耐久性と同時測定性に問題があるので、
波長を安定化させたダイオードレーザーで選定中。
- 位置センサの配線をトラス棒と平行に這わせると、異なるグループのセンサの
カウントが一致した際に干渉して不安定になる。金属網シールドも効果なし。

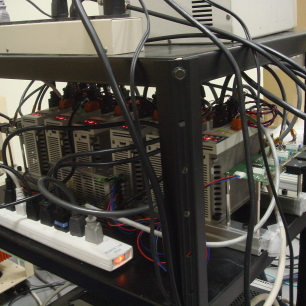

- 下農製変換ボードにして、制御系がすっきりした。
● 支持機構

- 鏡を安全に持ち上げるための電動シリンダ(VLACT55-06-0100-Q-0N/M10BSRD00S3)を３個購入予定。
- ラテラル固定リングと鏡材の間に樹脂リングを入れる。
- ツリー回転防止プレートの形状修正。
● 多点温度計

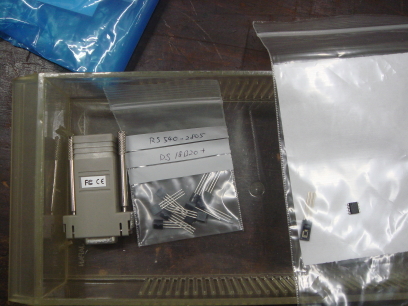

- 1-Wire の DS18B20 (分解能 1℃/16)と RS232C 変換アダプタ DS9097U を用いた
多点温度計を準備中。PC とアダプタの間にコネクタを挟み込んで外部から電源を供給
できるようにして、とりあえず10個直列駆動させる予定。
- 温度計つき AD コンバータ DS2438 に湿度センサ HIH-4000 を組み合わせて、
温湿度計も２個製作予定。
