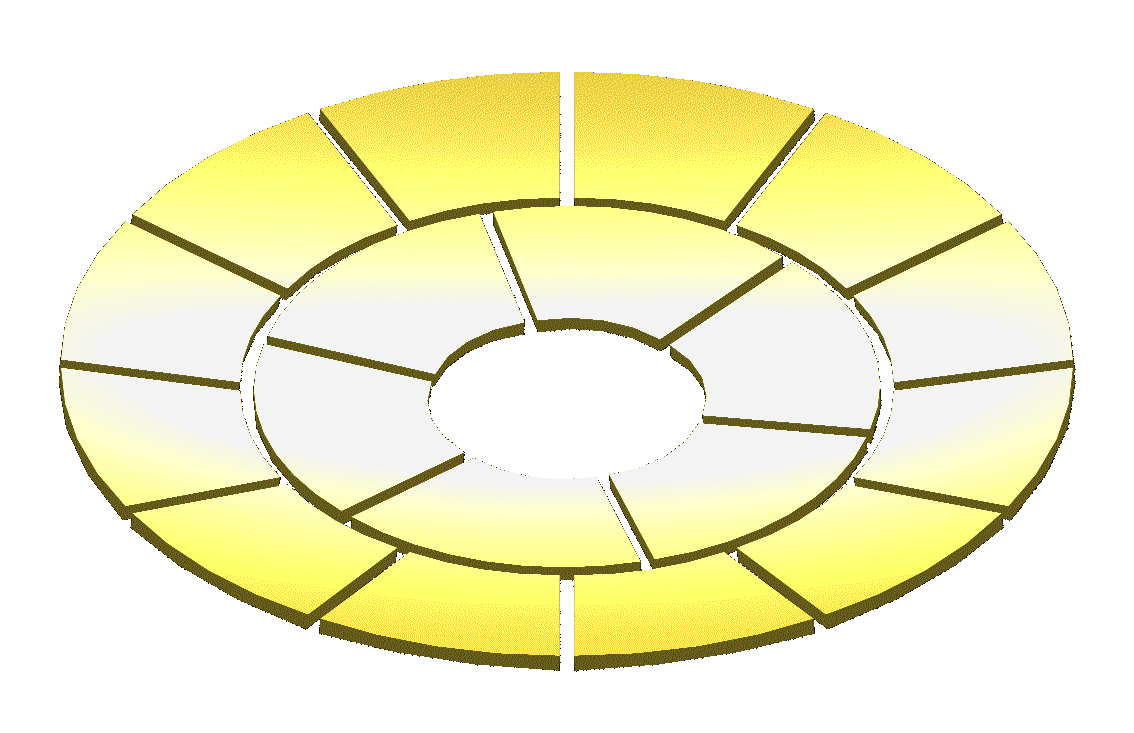

18枚の鏡の向きを合わせるカメラ。レンズアレイを用いて個々の分割鏡で
集光された天体の位置を調べるもの。

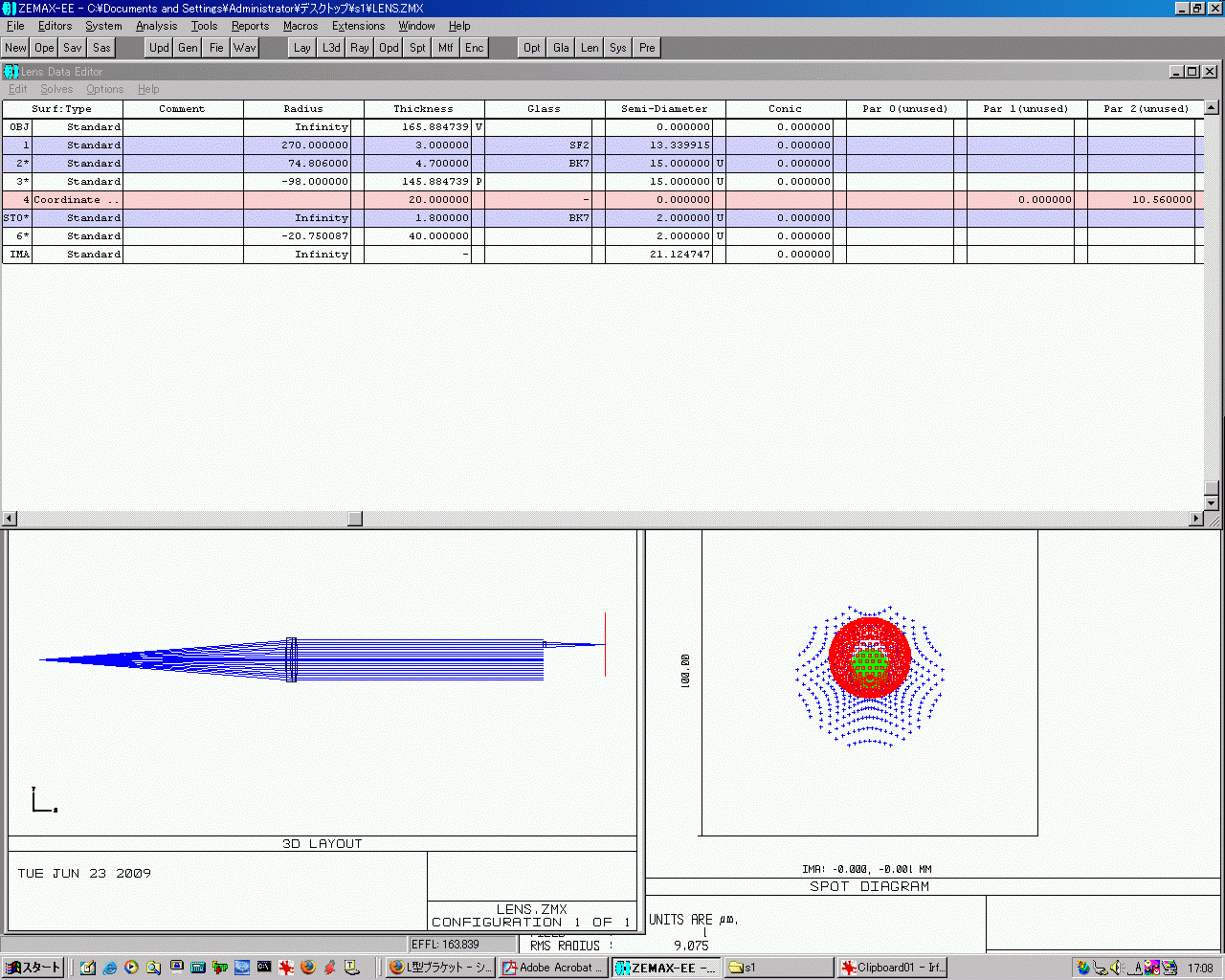

単レンズモード(左)とレンズアレイモード(右)での光学設計結果。
レンズアレイモードは平面鏡は省略してある。
この他、レンズ無しの瞳撮像モードがある。

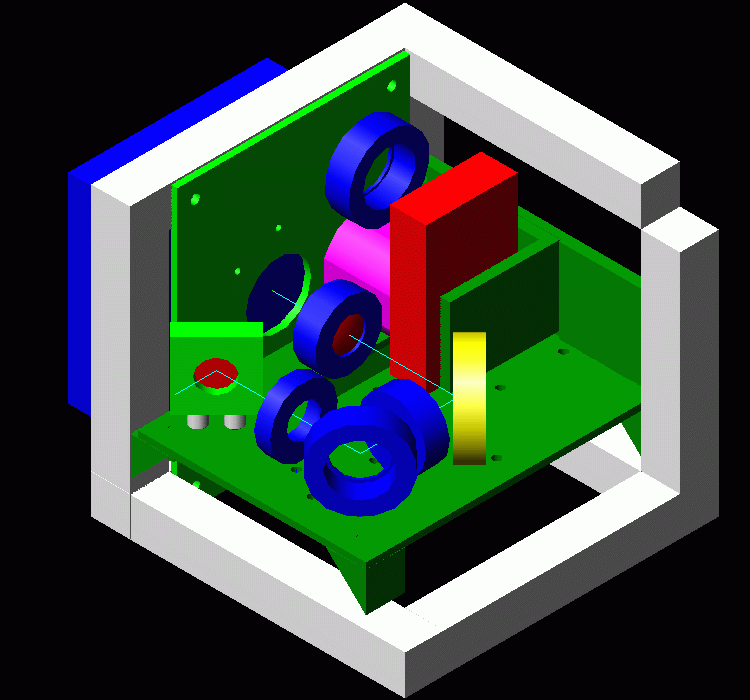

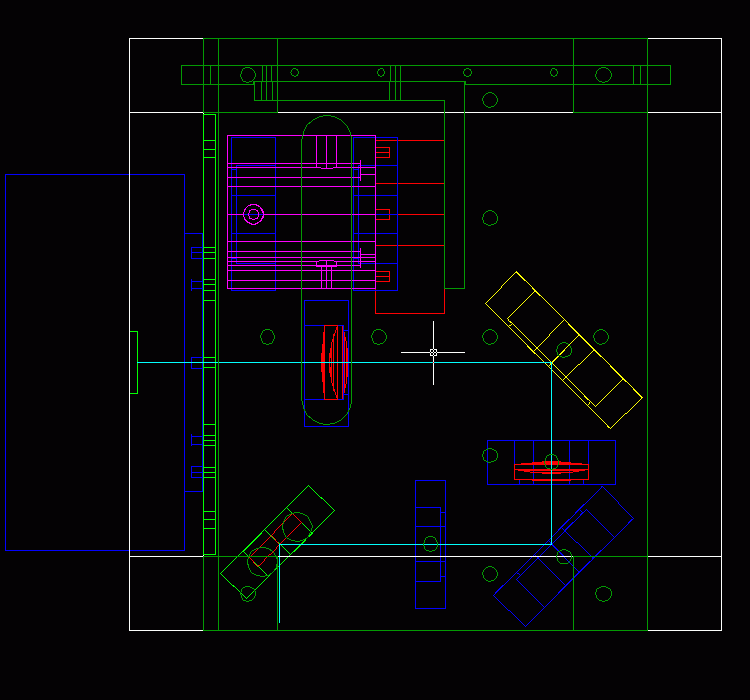

機械設計の結果。

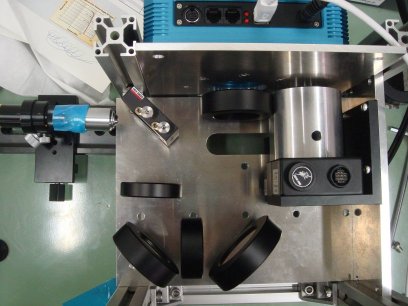

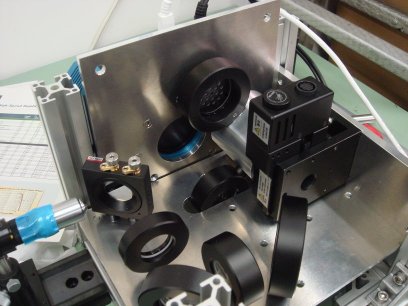

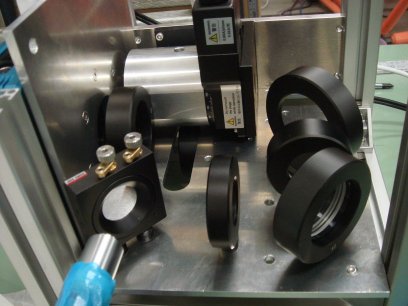

とりあえず形は完成。
テスト時のレンズアレイモードでのイメージ。

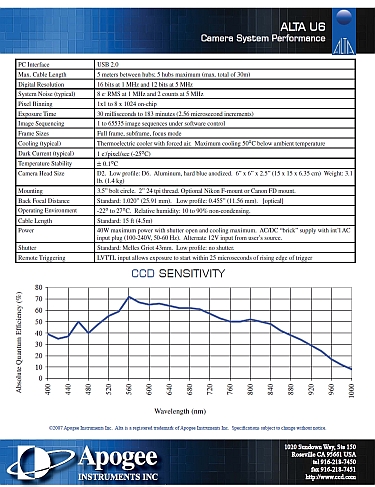

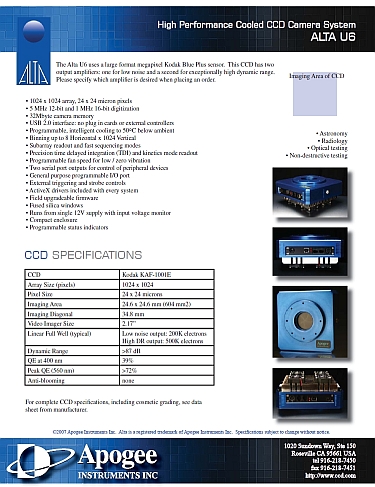

使用している CCD カメラの仕様 (Apogee Alta U6)。

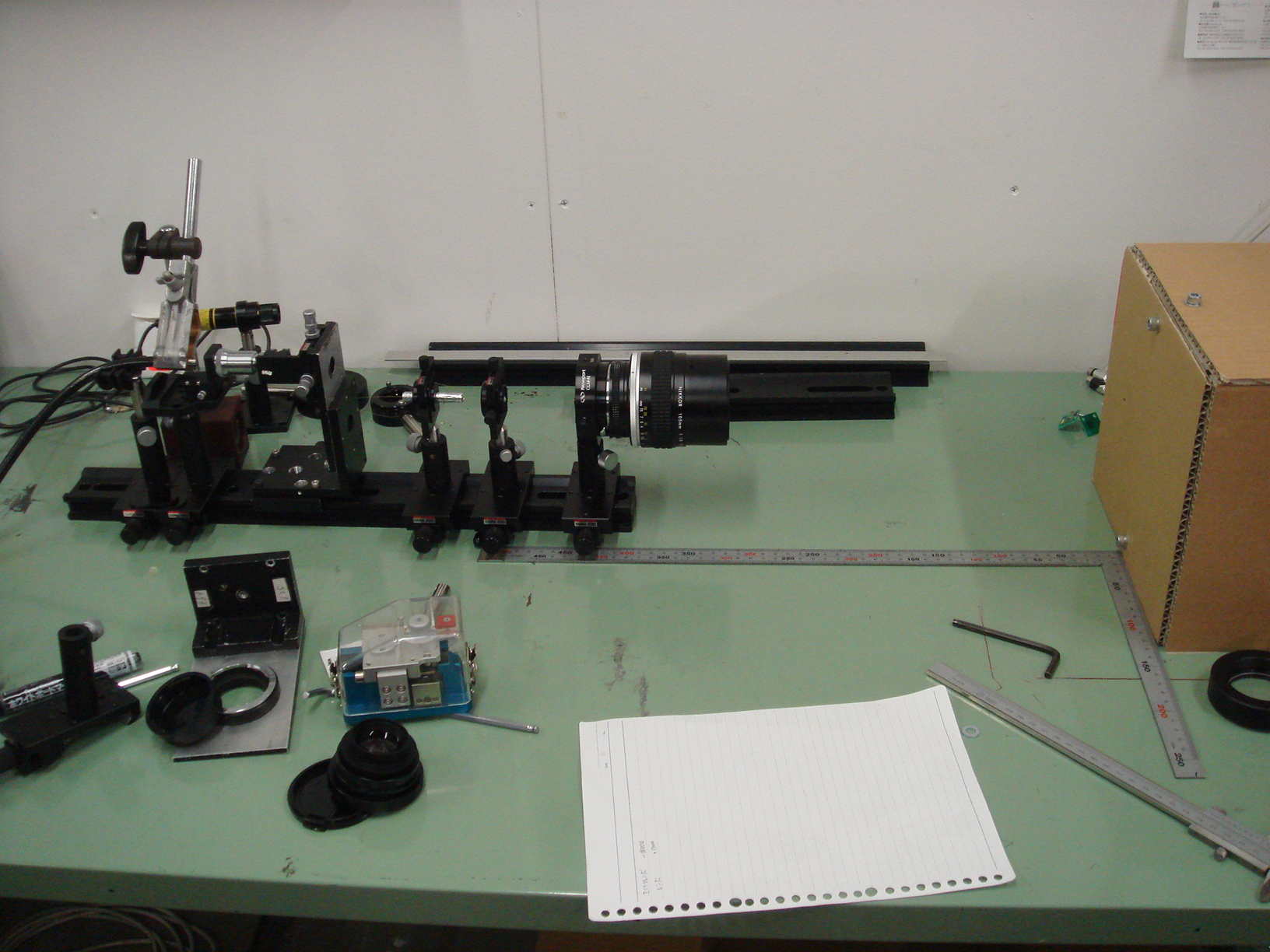

ファイバーとカメラレンズを用いての収差検出テスト
レンズアレイモードでの取得画像
ほとんど同じだが、左はファイバーからの直接入射、右はレンズでリレーして入射させたもの。
|
