FMOS Schmidt Plate の測定 |
---|

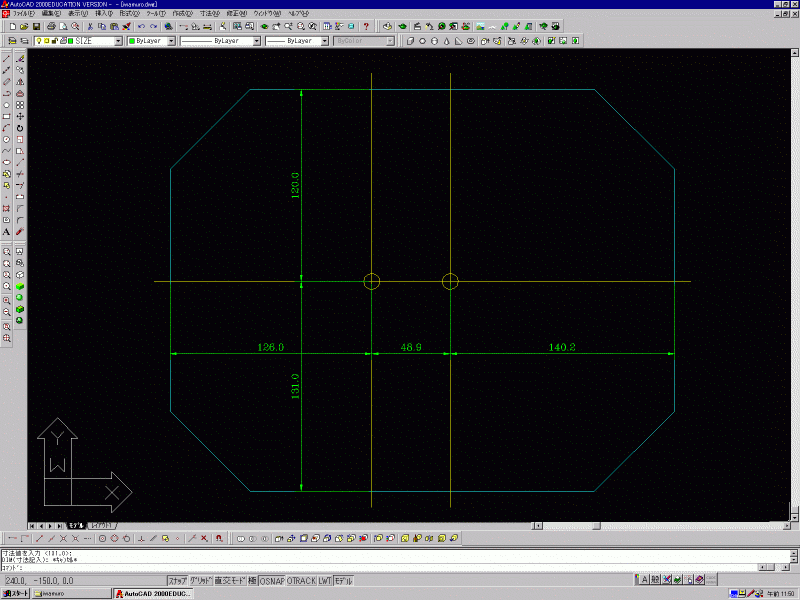

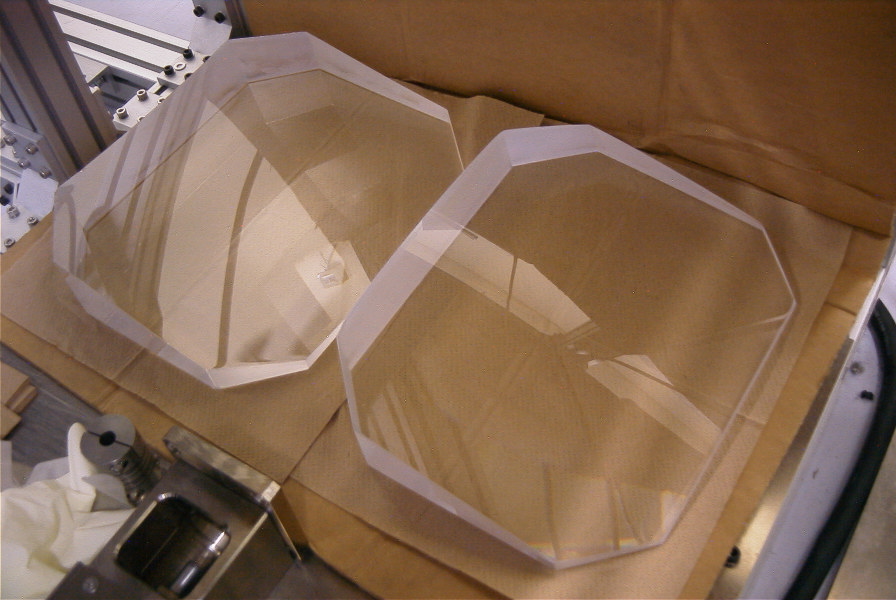

Schmidt plate 凸/凹 |

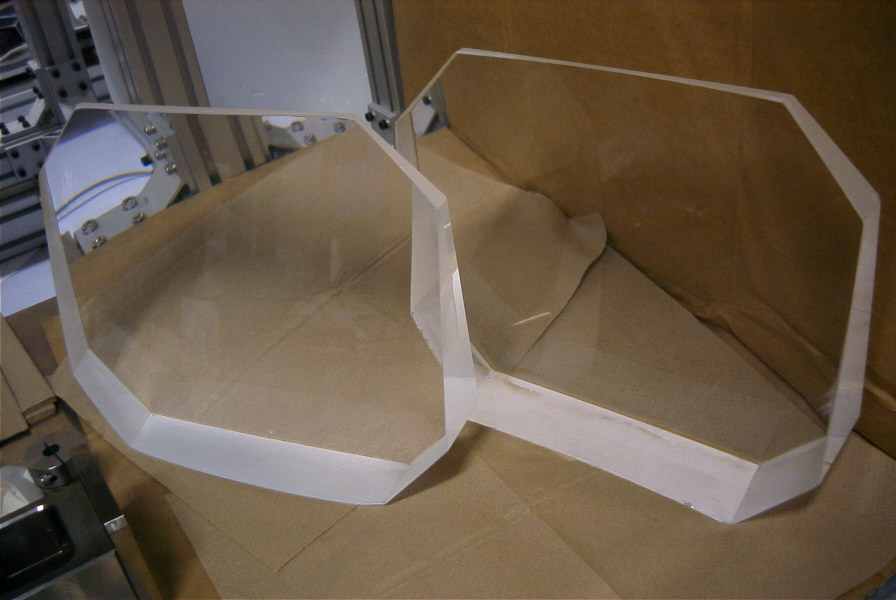

Schmidt plate 凸/凹 |
ホルダーに入れたところ |
---|
凸面計算式
r=√((x+10.5)2+(y+285.5)2)
z=-4.9156e-4*r2+4.7550e-11*r4+9.1531e-16*r6
x=0,y=0 で z=0 となるよう、z 値に offset をつけたものを出力
凹面計算式
r=√((x+10.5)2+(y-285.5)2)
z=4.8609e-4*r2+6.0707e-12*r4-9.6029e-16*r6
x=0,y=0 で z=0 となるよう、z 値に offset をつけたものをeps file, 出力
曲面の傾きは約15°なので、曲面がほぼ水平になるように置いた場合の数値
(斜め置きになるので、y方向の長さが 1/cos15° 分だけ大きくなります)
