FMOS

Grating の位置あわせ

Green laser (波長 5320Å) の光を 200μm fiber に入れ、2次光と3次光の光を CCD で同時モニタしながら 4つの mosaic grating の向きを合わせた。一つのネジを絞めると、ものによっては全ての grating の向きが影響を受けるので、かなり大変な作業。

Name COL LINE FLUX SKY PEAK GFWHM

2 次光 (Auto Gain あり)

A 243.57 201.73 272805.0 503.00 328.62 27.52

B 239.05 200.16 324832.0 504.00 366.45 27.66

C 246.25 203.43 179851.0 503.00 237.08 30.57

D 240.84 199.89 258382.0 500.00 436.96 22.76

All 242.09 201.23 saturate 500.00 533.82 39.00

3 次光 (Auto Gain なし)

A 304.96 240.30 241330.0 138.00 524.66 18.35

B 307.34 241.16 274414.0 125.00 521.30 21.19

C 302.39 237.58 147873.0 129.00 306.41 19.14

D 306.57 235.69 197169.0 126.00 664.85 14.30

All 306.57 238.99 saturate 143.00 908.83 30.92

Name	COL	LINE	FLUX	SKY	PEAK	GFWHM
2 次光 (Auto Gain あり)
A	243.57	201.73	272805.0	503.00	328.62	27.52
B	239.05	200.16	324832.0	504.00	366.45	27.66
C	246.25	203.43	179851.0	503.00	237.08	30.57
D	240.84	199.89	258382.0	500.00	436.96	22.76
All	242.09	201.23	saturate	500.00	533.82	39.00
3 次光 (Auto Gain なし)
A	304.96	240.30	241330.0	138.00	524.66	18.35
B	307.34	241.16	274414.0	125.00	521.30	21.19
C	302.39	237.58	147873.0	129.00	306.41	19.14
D	306.57	235.69	197169.0	126.00	664.85	14.30
All	306.57	238.99	saturate	143.00	908.83	30.92

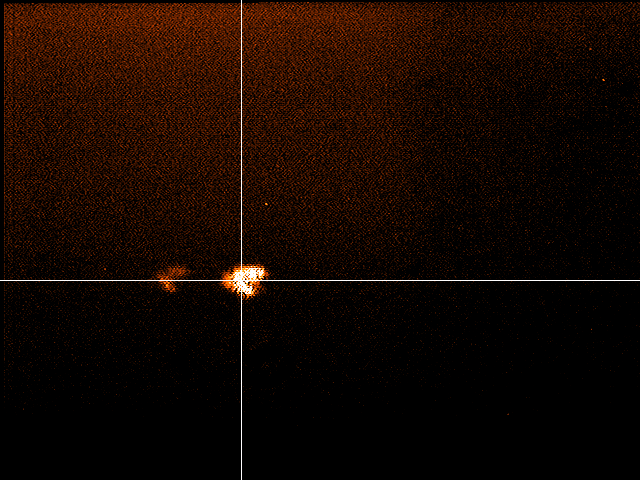

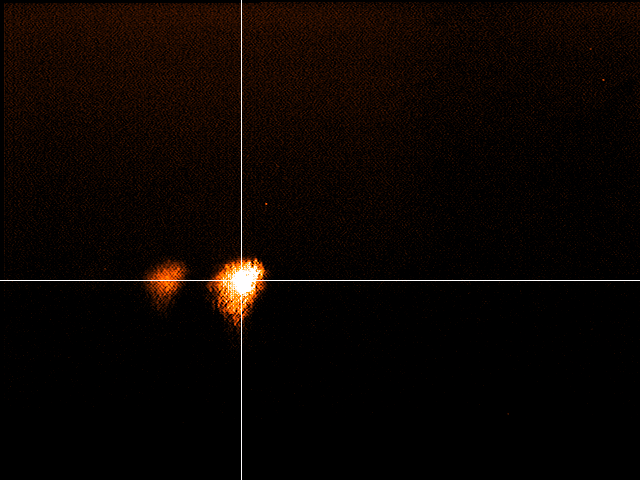

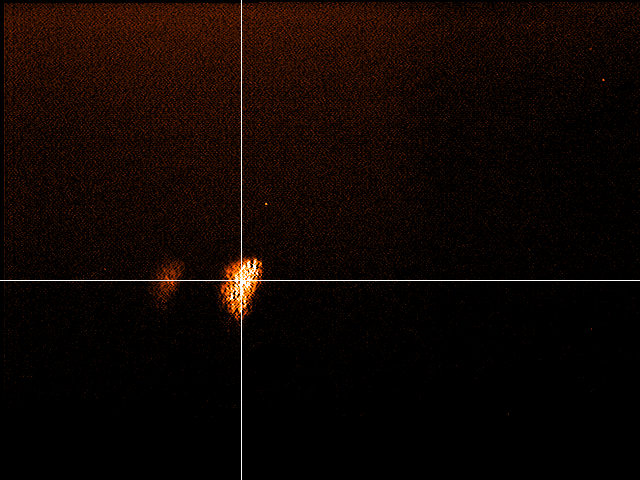

2 次光 (Auto Gain あり、十字線交点(242,201))

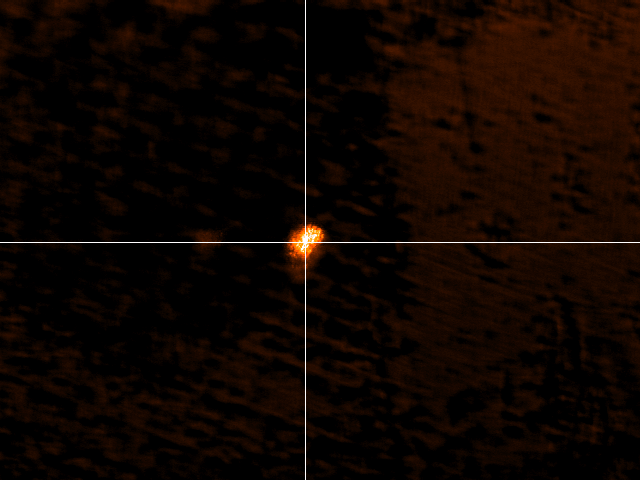

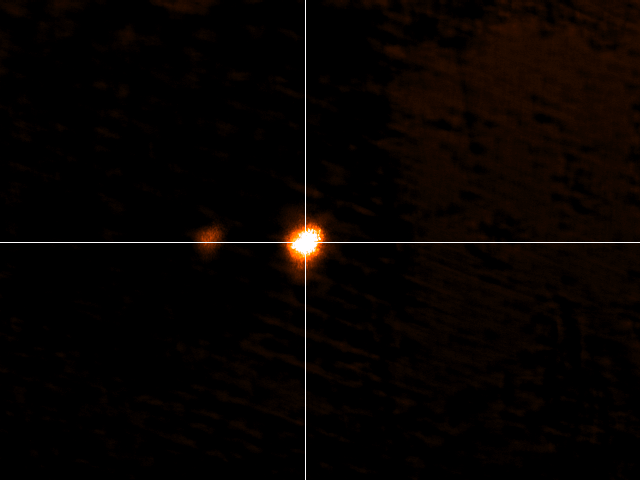

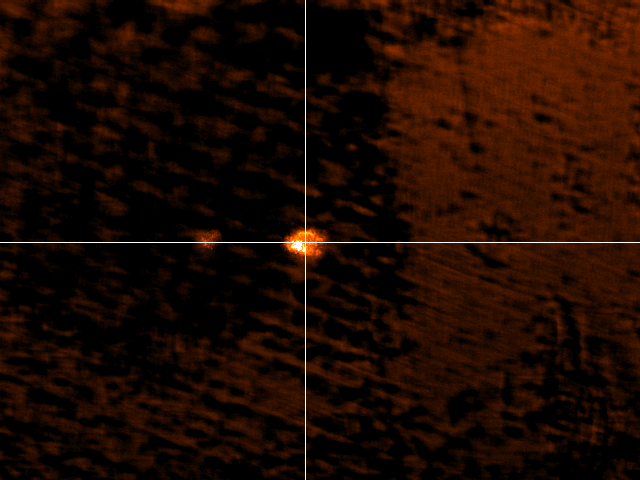

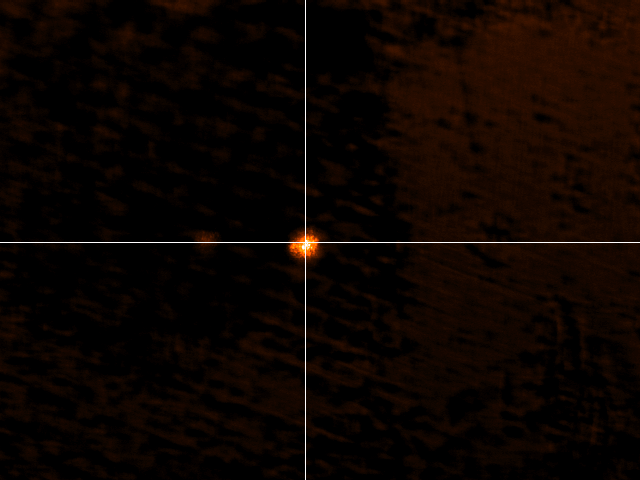

3 次光 (Auto Gain なし、十字線交点(306,239))

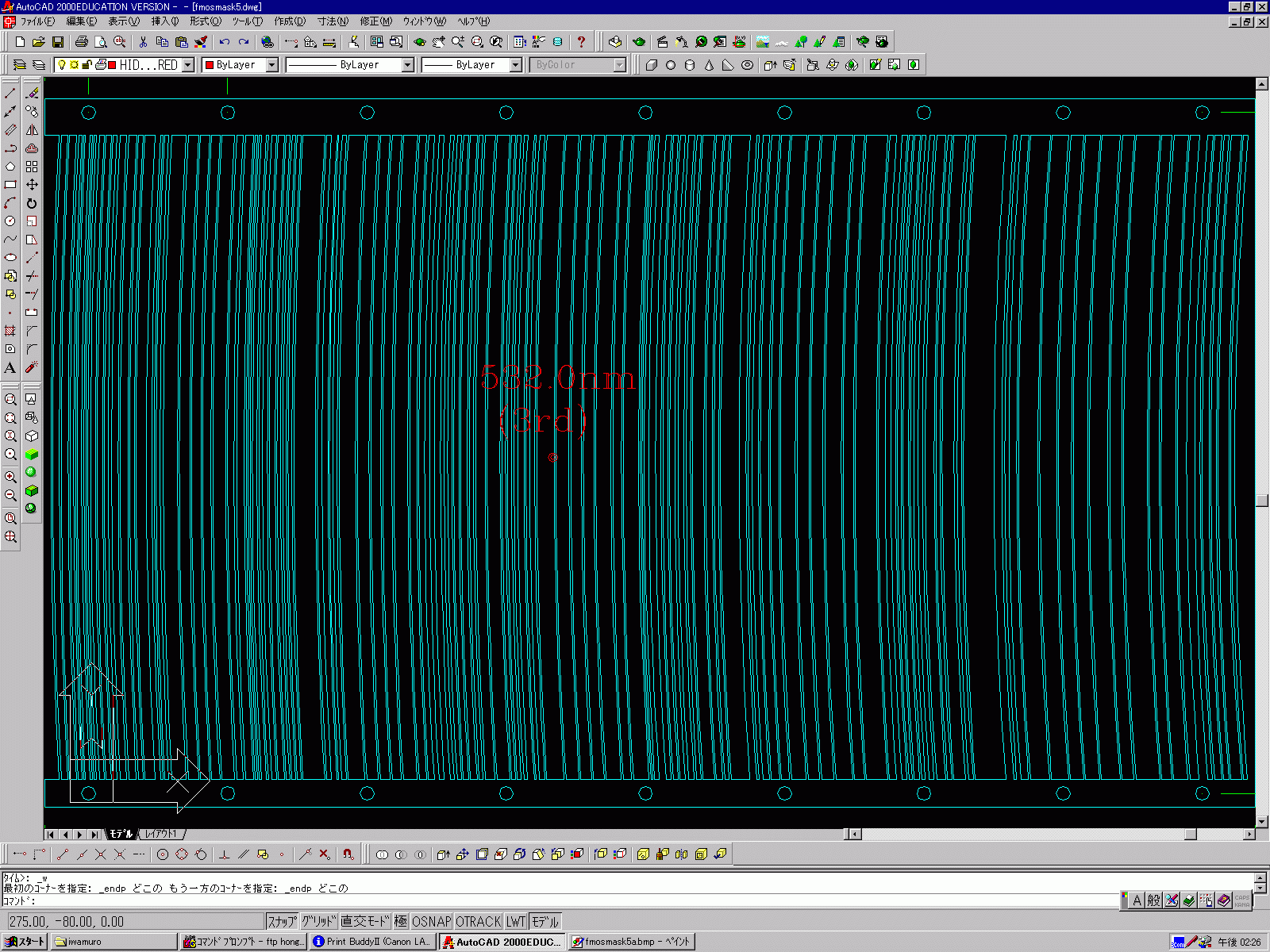

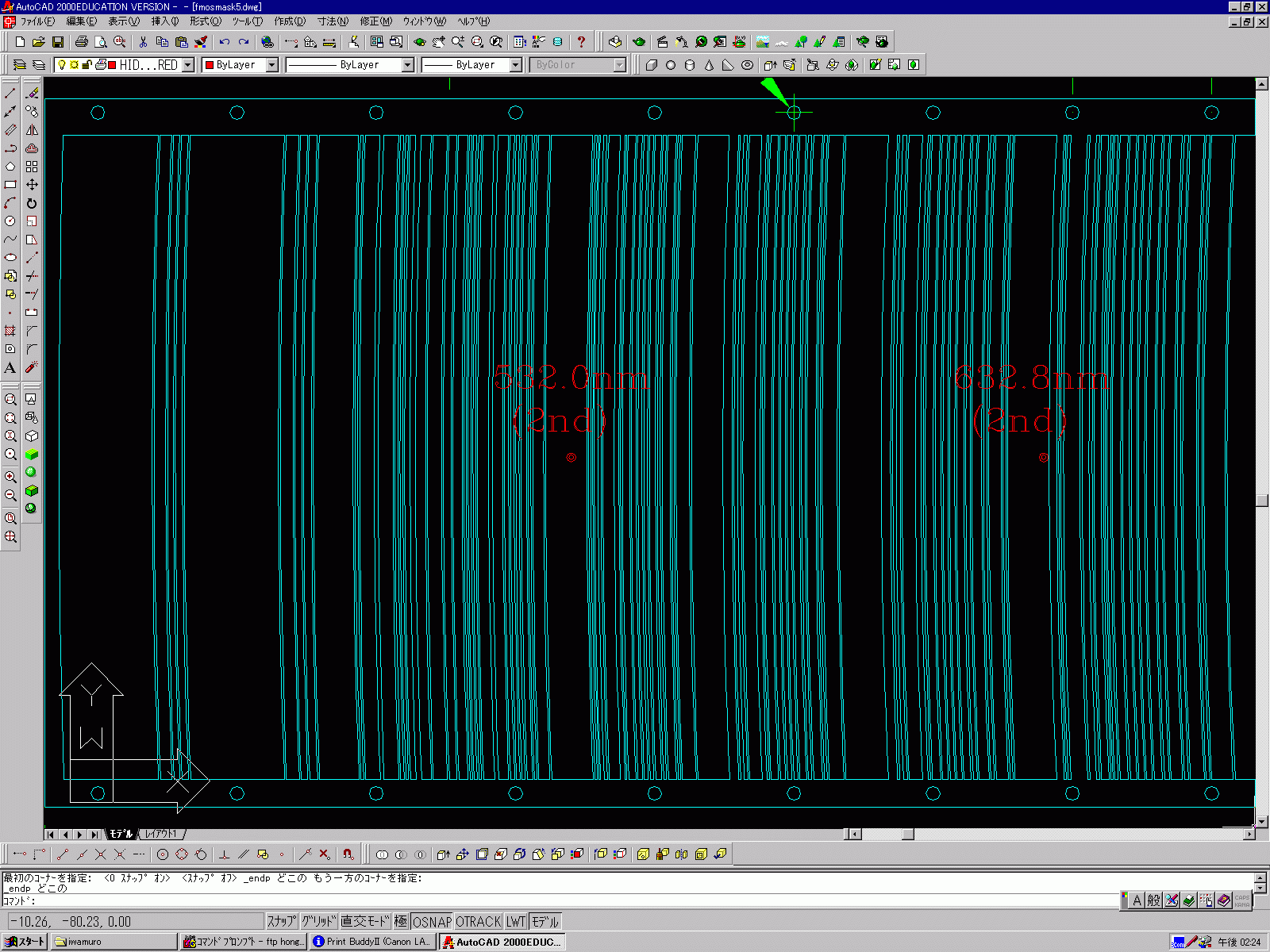

マスク上でのレーザースポットの位置

冷却試験の結果、冷やすと像が分裂することがわかったので、ピコモータで角度制御できるようにしてホルダーを作り直し!

CAD 図面はここ
