新 CMM 設計

http://www.kusastro.kyoto-u.ac.jp/~iwamuro/FMOS/CMM/

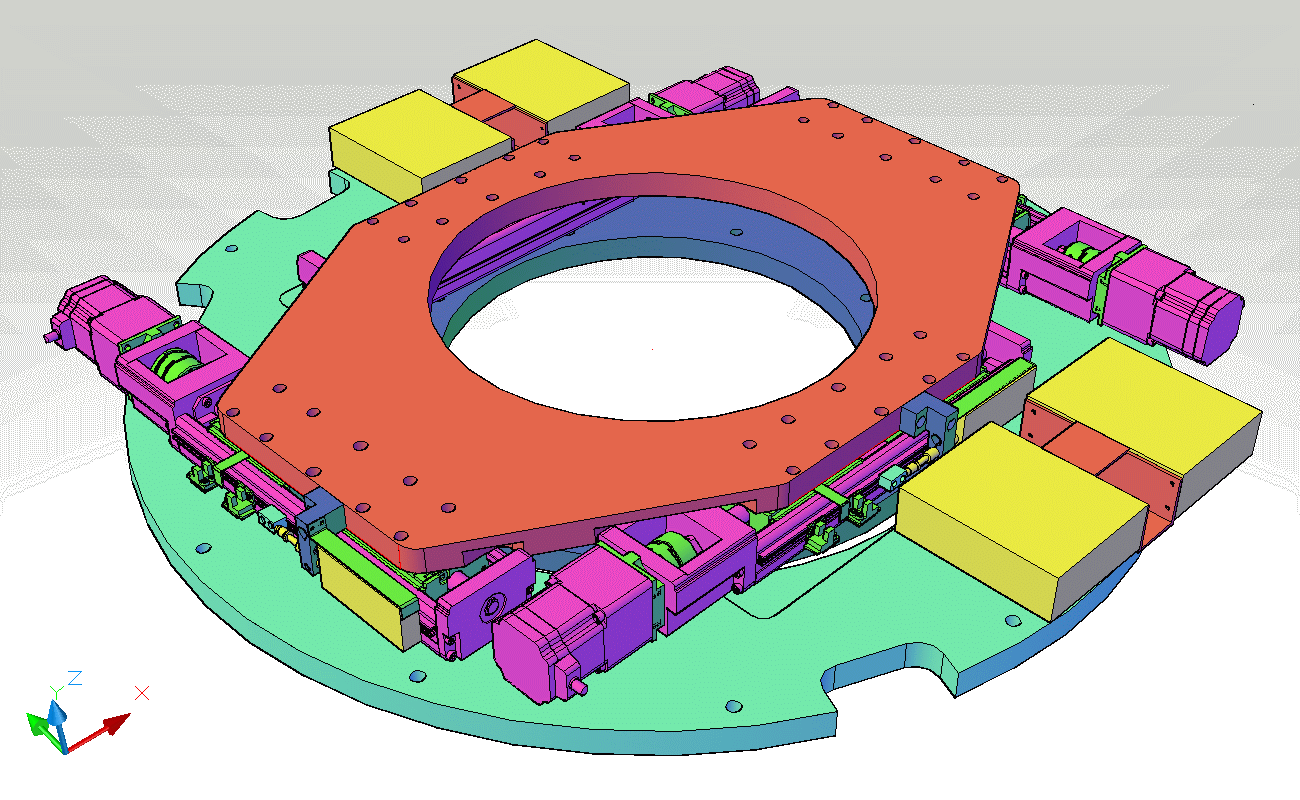

図面と部品カタログ

変形解析

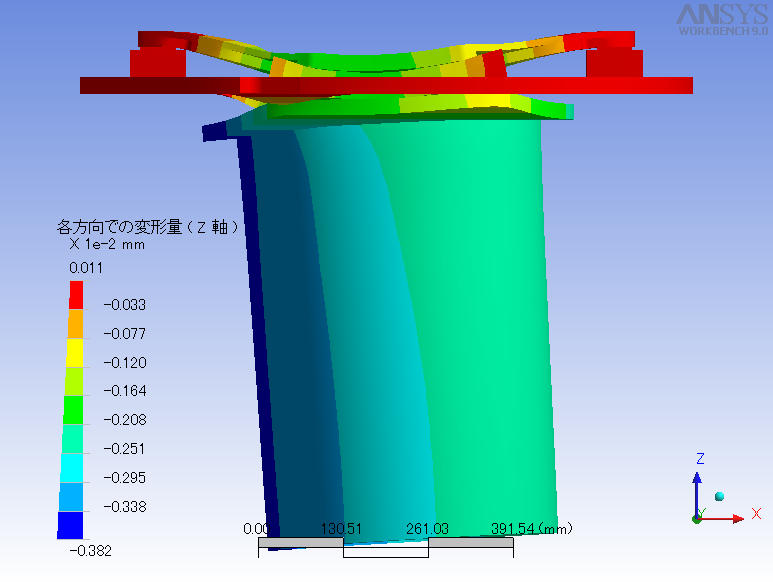

EL=90°でレンズ重心の光軸方向のたわみ量は 3μm

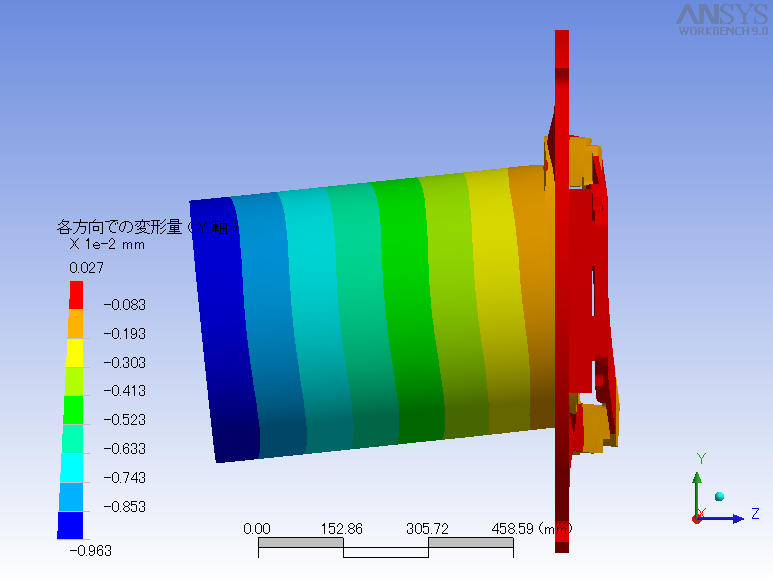

EL= 0°でレンズ重心の重力方向のたわみ量は 5μm
LM ガイド(上級)のラジアルすきまは 6μm でこれが一番大きい。

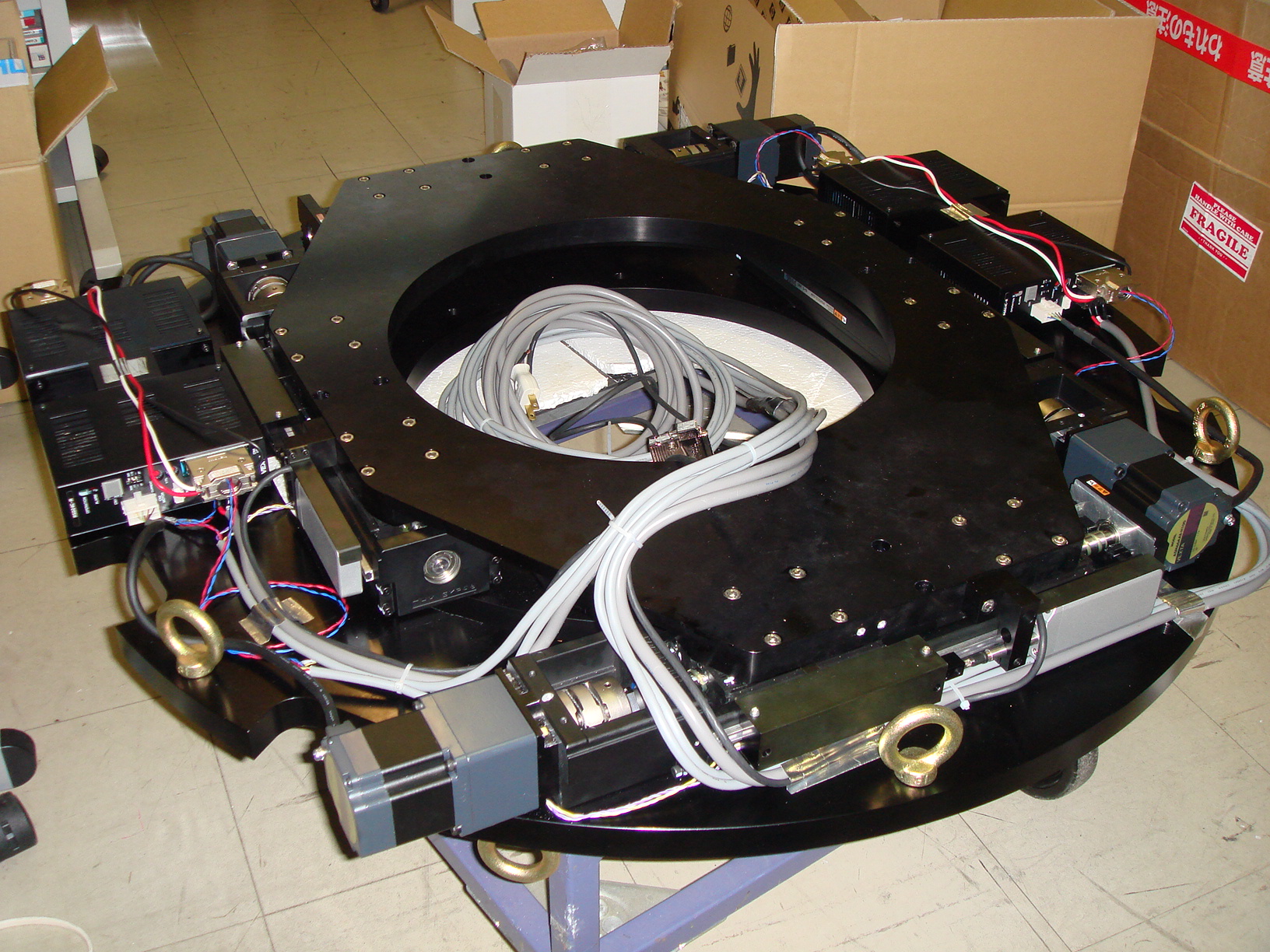

組み立て


傾き試験

水平状態と約60°傾けた状態(高度角30°)での動作試験。
どちらの状態でもほぼ同様に動作した。

典型的な移動パターン
水平状態:フルストローク移動 → 修正最大3μm → 位置ずれ1μm以下
傾き状態:フルストローク移動 → 修正最大10μm → 位置ずれ1μm以下

Limit 位置:
ソフトリミット ±5.02mm
フォトセンサ  ±5.1〜5.2mm
ハードリミット ±5.8〜6.2mm
エンコーダ参照点 +4.17mm の位置
