FMOS カメラ効率の測定

http://www.kusastro.kyoto-u.ac.jp/~iwamuro/FMOS/CAMERA/camera1.html

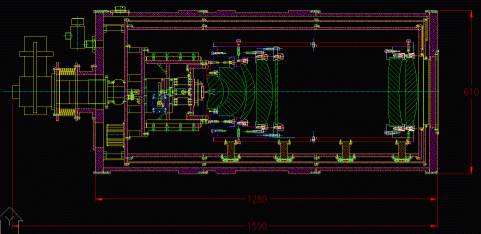

カメラ概要
レンズ6枚＋入射窓＋フィルター の８素子16面

測定日
2006年12月12日 10:00 - 17:00 マウナケア山頂すばるドーム内

試験内容
黒体炉とH-band(1.5-1.8μm)フィルター, ピンホール２個を用いて以下のような配置で試験を行なった。

H-band フィルター透過率（数値データはここ）

結果
ピンホール1ピンホール2ピンホール間隔黒体温度100%カウント数測定カウント測定効率
500μmφ332μmφ181mm623K3.92e+6 ADU/s8.79e+5 ADU/s22%
500μmφ1468μmφ181mm623K7.64e+7 ADU/s1.43e+7 ADU/s19%
500μmφ104μmφ168mm773K6.14e+6 ADU/s1.10e+6 ADU/s18%
効率は予想値の半分以下なので、光学系の透過効率を個別に調べた。
測定結果はこちらの最後のページ参照。
コーティングには問題はなかったので、検出器の読み出し回路関係をチェックしてみる。
