♣ 目次

• 動機と目的
• 光学試験の概要
• ハルトマンテスト
• 現状
• 予定

♣ 動機と目的

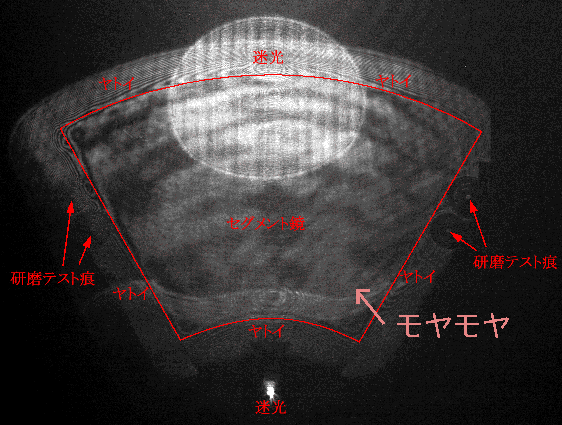

• 鏡の形状 : CGH 干渉計で測定.

• CGH 干渉計に一抹の不安.
  プレートそのもの、器具全体の配置
• レーザ変位計での計測で矛盾ない結果が出てはいるが、光学的な結像試験もしておきたい.

♣ 光学試験の概要

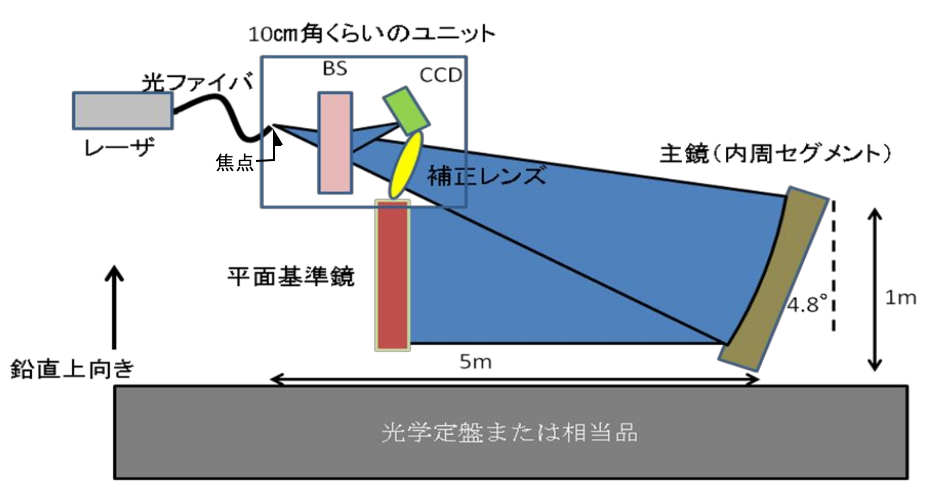

• オートコリメーション試験 : セグメント自身で平行光を作る.

焦点位置に光源を設置. 平面鏡で跳ね返し. ビームスプリッタで横に跳ねる.

• 結像精度をハルトマンテストで見積もる.

♣ ハルトマンテスト

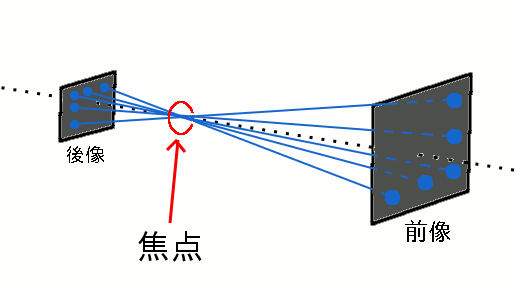

複数穴の開いた板を設置. 検出器を前後させて、デフォーカス像を撮影.
対応する点の像をつないで 仮想的な光線を作成、 　焦点位置での交差具合を 光線追従シミュレーションと比較.

♣ 現状

• 準備中.

CCD & 光源のユニットの固定

結像精度 >15μm を満たすよう補正レンズ、レンズホルダーを設計. アルミフレームで 2m サイズの足場を組み、その上に設置予定.

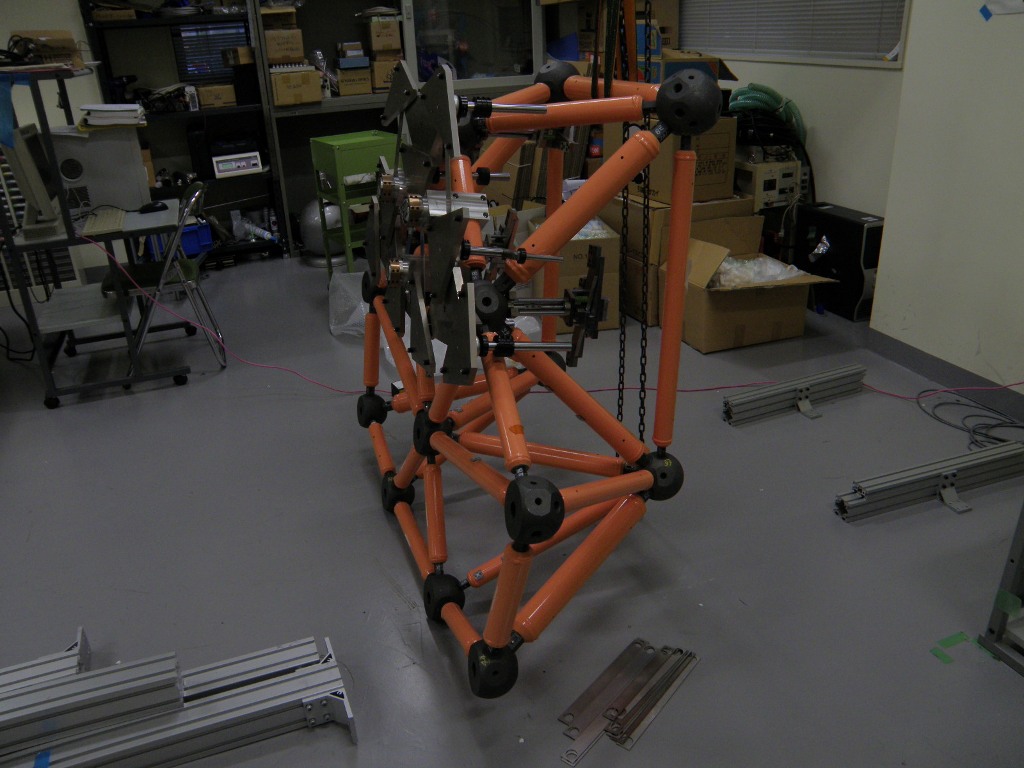

セグメントの保持

実際観測するときと同じ器具を使用し、セグメントを配置. スクリュージャッキを 2 本使用して、トラスごと傾ける. 床に直置き.

平面鏡の保持

φ120cm 平面鏡、ジグ、ともに 西村製作所よりレンタル.

♣ 予定

• 試験開始 : 11月中頃より.
• 試験場所 : 京大実験室または西村製作所 (平面鏡運搬、振動).
• 使用するセグメント : 今夏OAOでアルミ蒸着した内周一枚.

♣ 補

補正レンズとホルダー

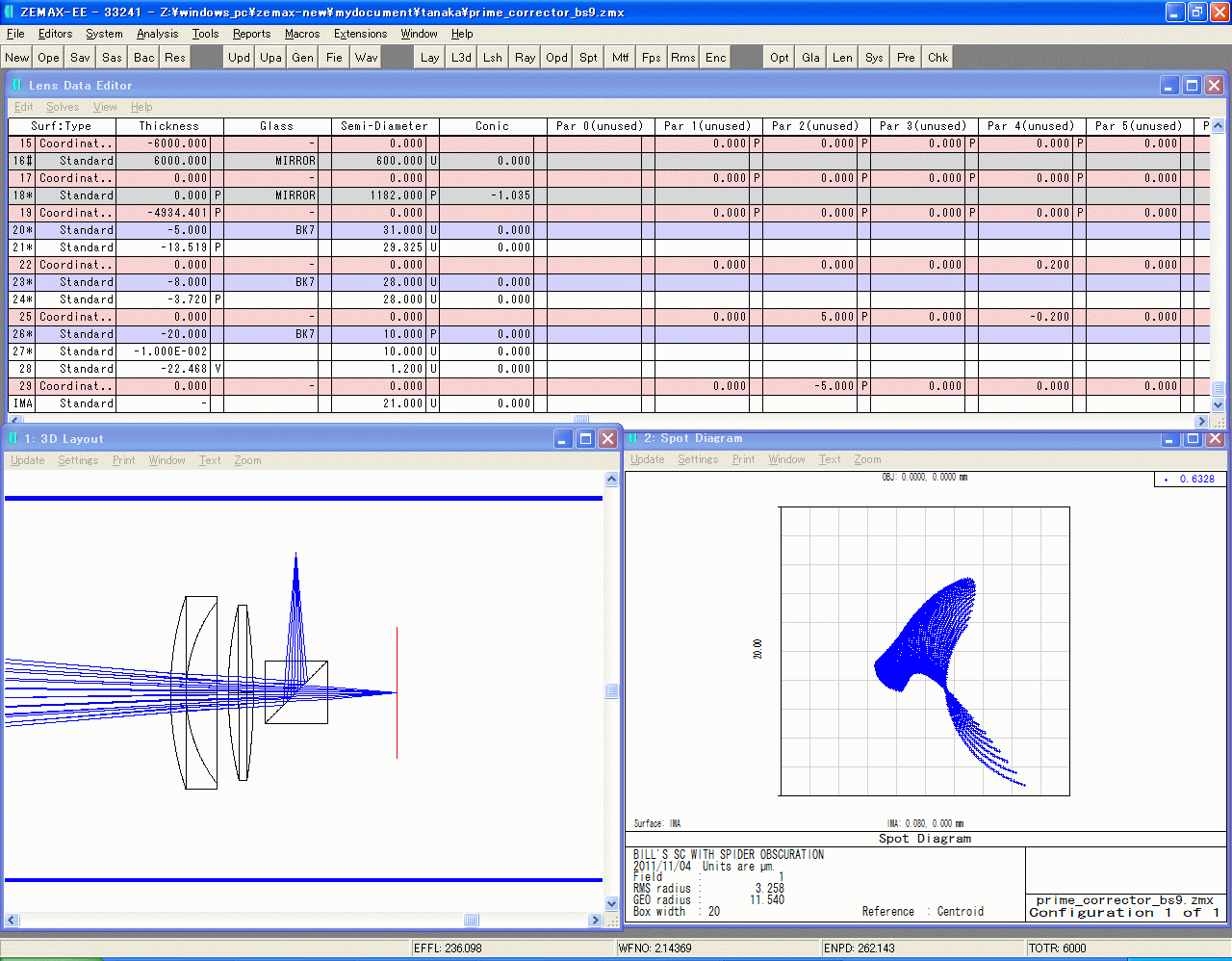

光学シミュレーションソフト ZEMAX. 両凸レンズ 0.2°回転時の結像精度 : 15μm. レンズ端で約 60 μm. → アルミ素材で作成.

ZEMAX 横から(3D)
