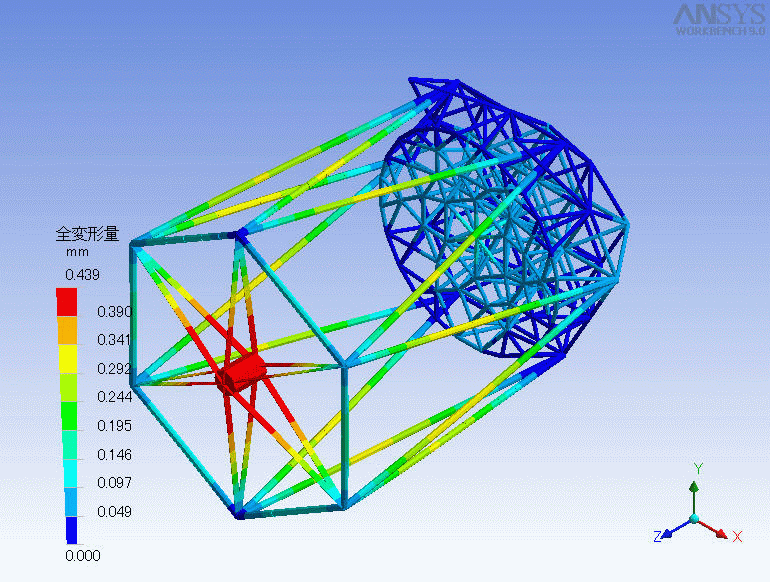

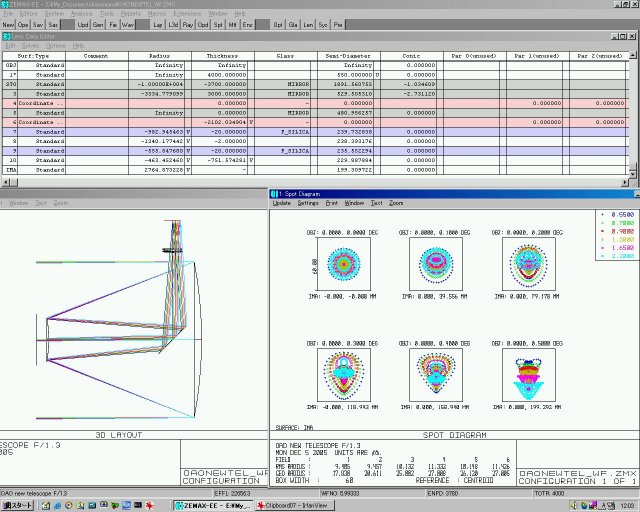

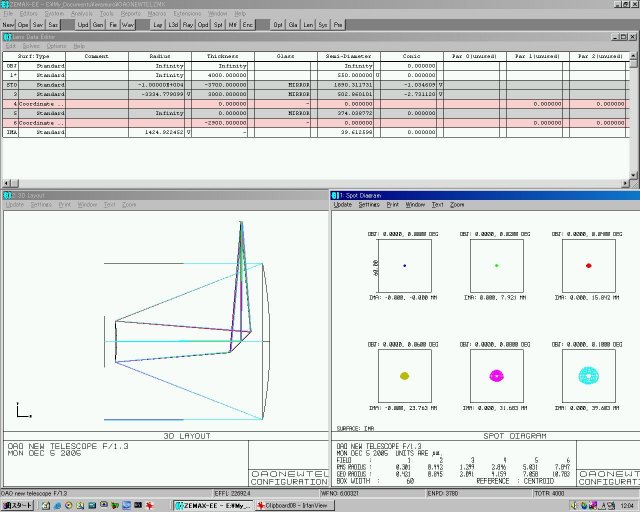

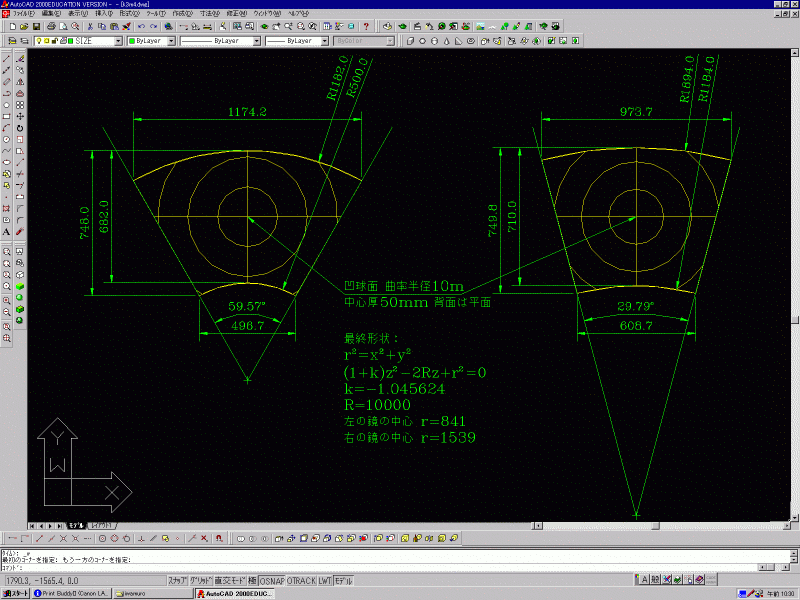

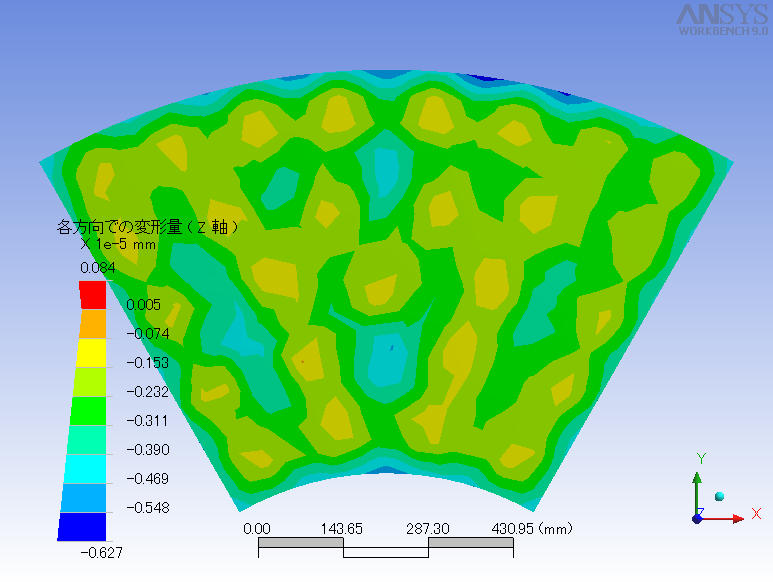

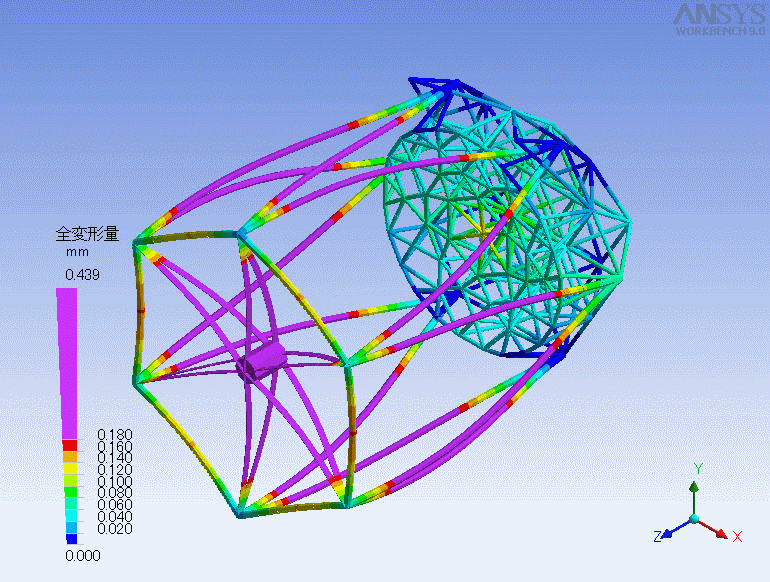

● 光学系 光学系タイプ：リッチクレチエン 　主鏡：口径 3.78m (1m x 0.75m 扇形セグメント x18), F/1.32 　副鏡：口径 1.1m (最低でも 1m) 　第三鏡：口径 1.1m x 0.8m 　主鏡-副鏡間距離：3.7m 　副鏡-第三鏡間距離：3m 　第三鏡-焦点間距離：2.9m 　焦点スケール：110μm/1" 　合成F比：F/6 副鏡をこれ以上大きくしない 主鏡端からの焦点引き出し量1m 第三鏡は出来るだけ低く 補正レンズを用いて可視/近赤で視野1°(40cmφ)確保 合成F/6 補正レンズなし：スポット図□サイズ0.54"、視野中心〜6'まで1.2'おき 補正レンズあり：スポット図□サイズ0.54"、視野中心〜30'まで6'おき ● 望遠鏡構造 鏡筒部分の FEM による変形解析(0°,45°,90°)。横ずれ量は副鏡部で 1.3mm, 主鏡部で 180μm 主鏡セル部の変形を見るため変形を更に強調したもの。 セグメント鏡のサイズは幅75cmを条件とした。クリアセラム硝材を作る釜の体積の関係で、 硝材の中心厚は60mm。研削後の中心厚は 45〜50mm となる見通し。　　　　　　　　　　 60cmφ の支持パッド27点を反力分布がほぼ一定となるように配置してパッドの位置決め。 次に固定点を無くし、３つのホイッフルツリー(9点)ごとに同じ力で支持して変形を評価。 どちらも50nm程度曲ってしまうが、数十gの位置センサーを周辺部に貼り付けるので、　 それだけでかなり状態が変わることがわかっている。最終的には、各支持パッドに小さい おもりかバネを追加して修正する必要がある。　　　　　　　　　　　　　　　　　　　 27点(3x3x3)支持。(9点支持は変形が大きく、18点支持は配置が難しい。) 上段ツリーの重心は下段との球面ジョイントによる接続点と一致。 下段ツリーの支持点(球面ジョイントの中心)は上記3つの上段ツリーの 重心を結んだ三角形の重心位置。 上段ツリーの重さの違いは下段ツリーの重心位置でキャンセルし、上段 下段を合わせた全体の重心位置が下段ツリーの支持点に一致。 上記重心配置により、 傾いても新たなトルクが発生しない、 上段ツリーの重量が一律に増加しても全体の重心位置が変化しない、 などの効果がある。 関節として、球面ベアリングとロッドエンドを使用。 ロッドエンドには20μm程度のガタがあるため、何らかの工夫を検討中。曲げ関節の可能性も考えている。 重量は約18kg x 3 = 54kg、鏡(90kg)を載せたときの変形は最大 25μm。
