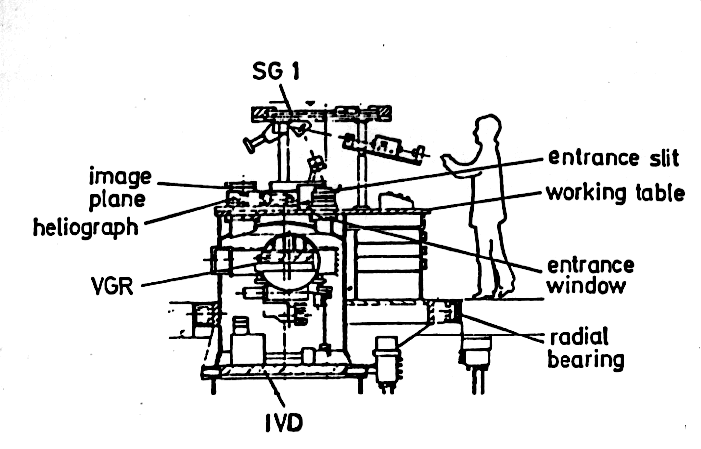

１階垂直分光器焦点面での観測


(1) 太陽像モニター部

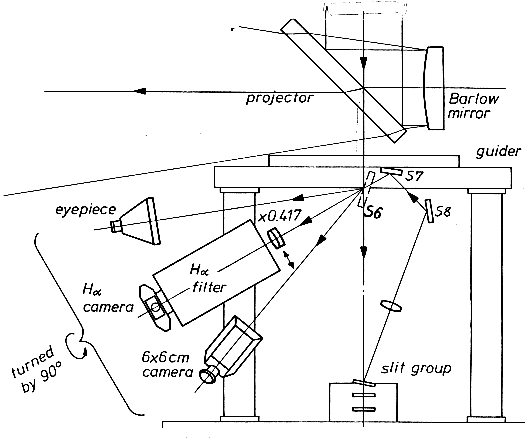

　ａ）Ｈα Lyot-Filter 撮像（光路概略図）

　　　Zeiss製 LyotFilter
        波長領域　： 6563±16 Å
　　　　透過波長幅： 0.5 Å と 0.25 Å の切替え式
　　　　視野　　　： スリット面上での直径 60 mm = 384 arcsec
　　　観測モード： イ）ビデオＣＣＤカメラ＋３波長自動切替制御
　　　　　　　　　　　 ＋レーザーディスク書込み
　　　　　　　　　　　　…フィルター透過中心波長を例えばＨαセンター、
　　　　　　　　　　　　　＋0.6Å、−0.6Å の様に３箇所選択し、自動的に
　　　　　　　　　　　　　シフトさせつつ、得られるビデオイメージをレーザー
　　　　　　　　　　　　　ディスクに波長別に別けて書込んで行くモード。
　　　　　　　　　　　　　同時間帯での３色各々の動画データを得る事が可能。
　　　　　　　　　 ロ）２K×２K ＣＣＤカメラでのデジタル撮像
　　　　　　　　　　　　…現在、カメラ露出タイミングとフィルター波長切替
　　　　　　　　　　　　　タイミングとの連動システムは開発中。
　　　　　　　　　　　　　今の所、ＰＣ上でのマニュアル撮影は可。
　　　　　　　　　 ハ）35mm フィルムでのアナログカメラ撮像

　ｂ）Ｇバンド・Realtime-Frame-Selector 撮像
      　赤色は反射し青色は透過するダイクロイック・ミラーを利用し、赤い光を
　　　　Ｈα LyotFilter の方へ導入した後の、残りの光からＧバンドフィルターに
　　　　より、光球のコントラストの高いイメージを連続撮像する。
　　　　この際、ＣＣＤカメラから高レートで流れてくるデジタルイメージ１枚１枚の
　　　　コントラストをリアルタイムで算出し、ある任意のタイムスパン中で、最も
　　　　シーイングの良いフレームのみを抽出して保存していくことが可能。

      G-band 多層膜干渉フィルター
　　　　中心波長　： 4308 Å
　　　　透過波長幅： 20 Å
　　　ＣＣＤカメラ
　　　　ピクセル数　　： 1024×1024 pix^2
　　　　視野　　　　　： 〜 180×180 arcsec^2（ズームレンズにより可変）
　　　　ピクセル分解能： 〜 0.176 arcsec/pix（　〃　）
　　　　フレームレート： 30 frame/sec


(2) 分光観測部

　　　回折格子（ＶＧＲ）… ２枚手動取替式
　　　　ブレーズ角： 56°、15°
　　　　回折溝数　： 632 本／mm
        有効面積　： 306 × 408 mm^2

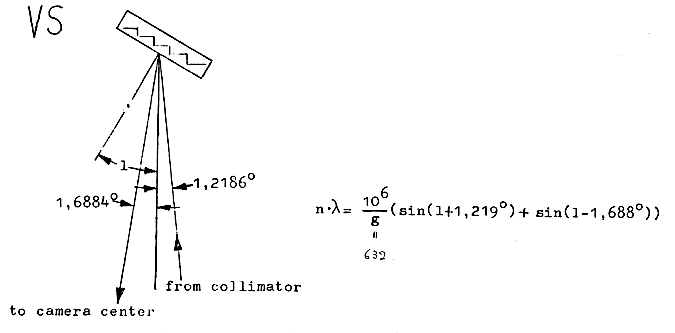

　　　　波長・次数・分散角の関係式

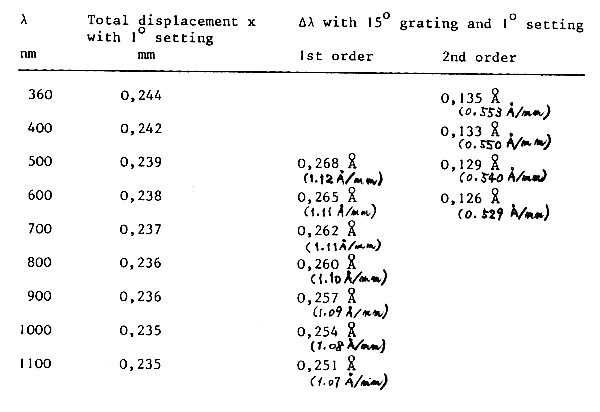

        低次数での代表的波長での分散（表）

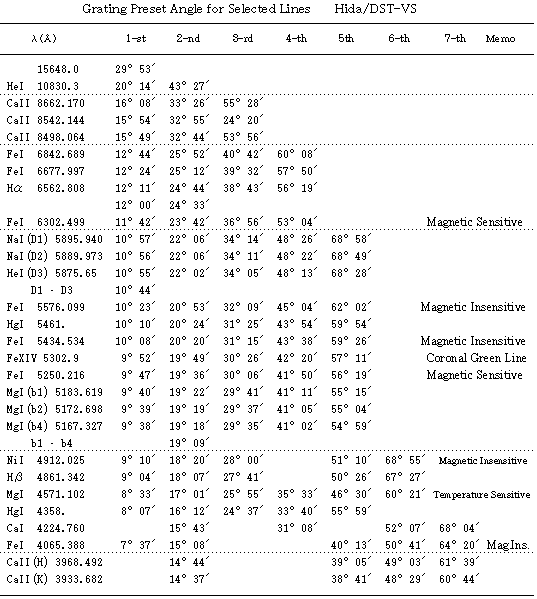

        観測可能な代表的吸収線(or輝線)と次数・格子角度
      ＣＣＤカメラ
　　　　ピクセル数　　： 1568×1024 pix^2
　　　　ピクセル分解能： 0.0575 arcsec/pix, 1.59 mÅ/pix (for 5-th order at 6300Å)
                        （ビニング無しの場合。縮小レンズでより粗くすることも可）
　　　　観測モード　　： ＰＣ上の制御ソフト（WindowsOS対応）から、露出・撮影時間
　　　　　　　　　　　　 間隔（秒単位）等を設定し、自動観測が可能。
　　　フィルムカメラ
　　　　フィルム幅：　70 mm
        視野　　　：　240×60 mm（波長への換算は、上記表などを参照）
