現在の設計状況

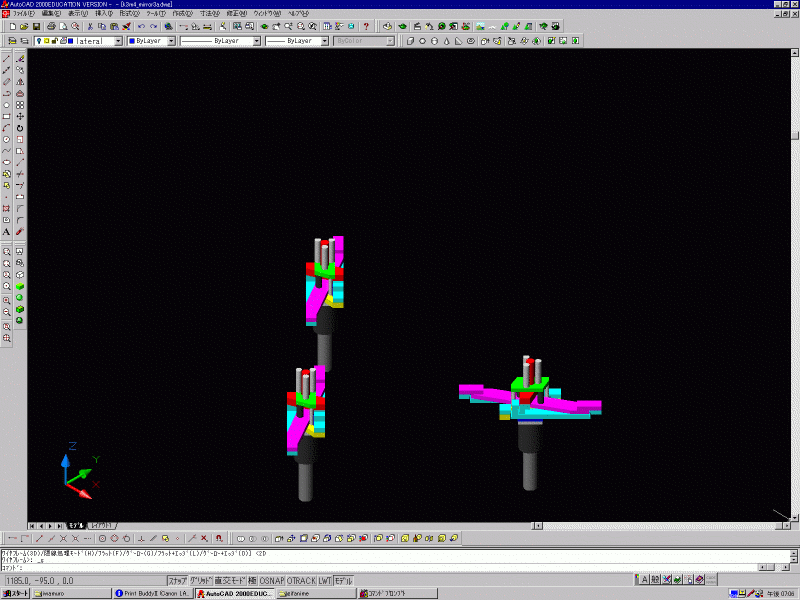

75cm 幅扇形セグメントに対するラテラル支持構造を検討した。ポイントは、
- アキシャル支持構造はホイッフルツリー設計の通り。
- 中央付近のミラー支持点の3つを用いて2方向からリンクボールを介して接続。
- トラス棒の側面で固定。
- 鏡の向きに応じて支持点及び支持方向を変える(内周の場合は4通り)必要あり。
● CAD 図面はここです。
● リンクボール:PHSO5,RBLD5

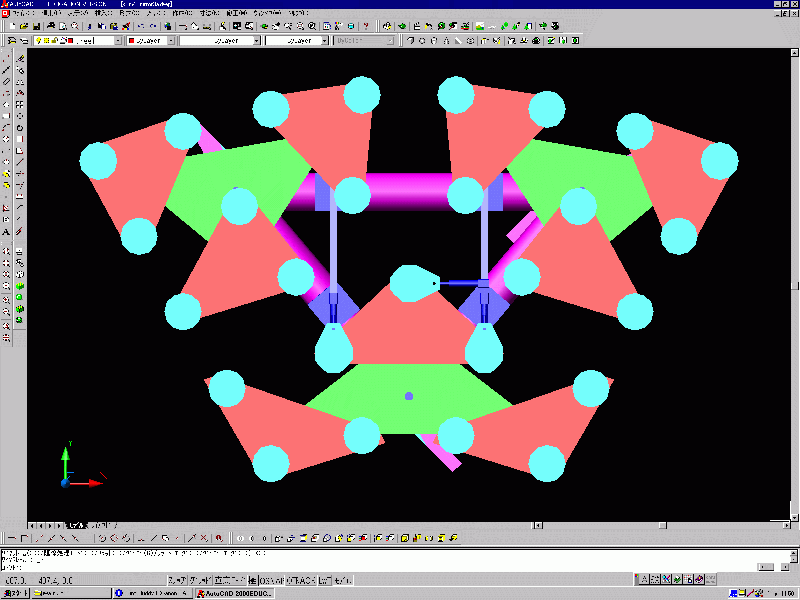

重力方向 0°(図の上方向)タイプ
重力方向 180°タイプ

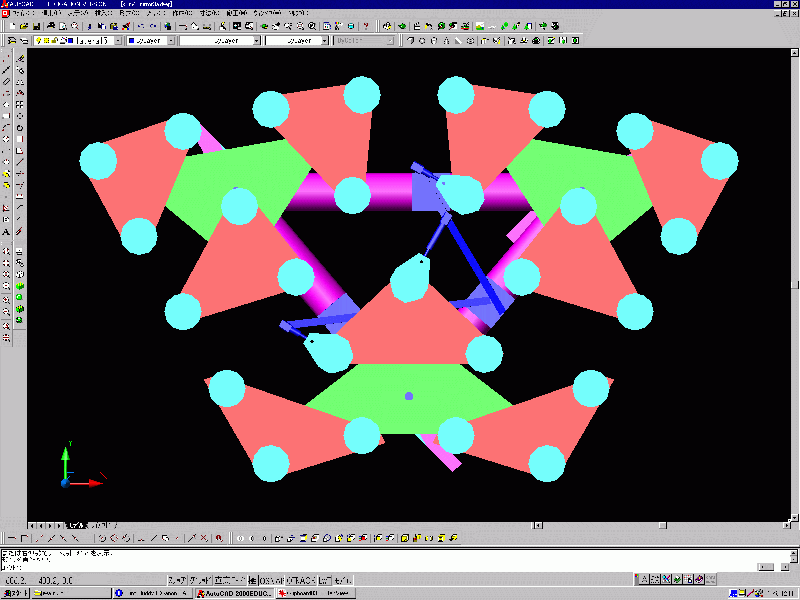

重力方向 60°タイプ(-60°タイプは左右反転)
重力方向 -120°タイプ(120°タイプは左右反転)
