エッジセンサ
http://www.kusastro.kyoto-u.ac.jp/~iwamuro/Kyoto3m/sensor2.html
岩室 史英 (京大宇物)

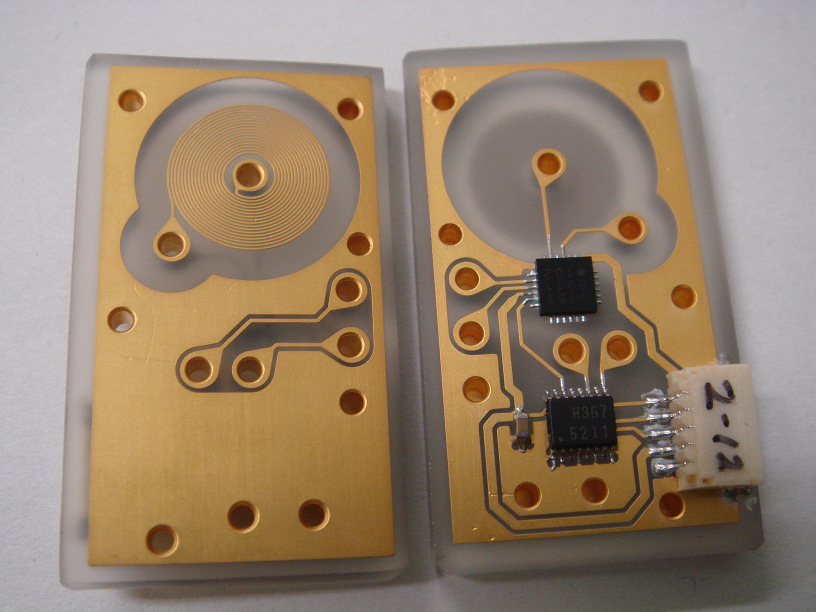

●使用センサ
日本システム開発株式会社
の超小型変位センサ DS2001 のクリアセラム基盤タイプの特注品
対向面との間隔変化による相互インダクタンス変化を LC 発振周波数の変化で検出
(静電容量タイプのものに比べ測定原理に抵抗値が含まれないので温度変化の影響小)
20.3mm x 34.3mm, 厚さ 2.8mm
●センサアーム
材質はクリアセラム
100mm x 25mm x 20mm
重さは 100g
インバーのスペーサにバネで押し付け固定
たわみは 30nm
関連ページ:
http://www.kusastro.kyoto-u.ac.jp/~iwamuro/Kyoto3m/sensor_arm.html
●環境補正
対向面間隔1mm の
参照センサ
のカウント変化で
計測センサ
のカウントを補正

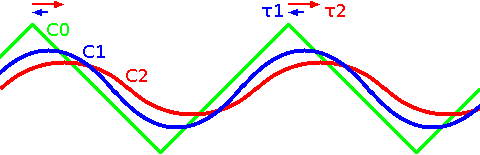

個々のアームでの時間遅れと補正倍率を事前に恒温槽(5℃〜25℃)で計測
1σ=15〜30nm 程度にまで残差が減る事を確認
対向面との間隔変化による係数変化特性は全てのセンサに共通していると仮定
関連ページ:
http://www.kusastro.kyoto-u.ac.jp/~iwamuro/Kyoto3m/sensortest3.html
http://www.kusastro.kyoto-u.ac.jp/~iwamuro/Kyoto3m/sensortest4.html
http://www.kusastro.kyoto-u.ac.jp/~iwamuro/Kyoto3m/sensortest5.html
http://www.kusastro.kyoto-u.ac.jp/~iwamuro/Kyoto3m/sensortest6.html
http://www.kusastro.kyoto-u.ac.jp/~iwamuro/Kyoto3m/sensortest7.html
●セグメントへの取り付け
接着後1ヶ月程度で接着剤剥離事故が多発

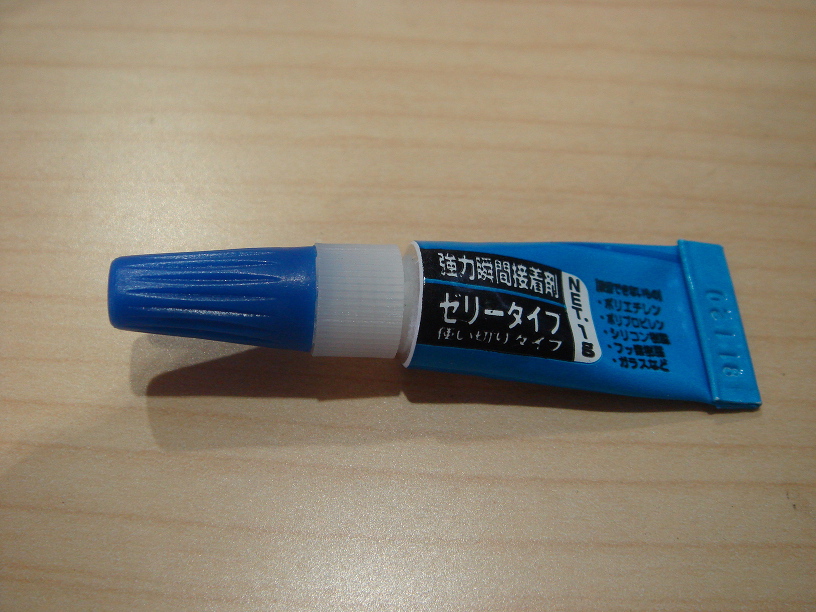

エポキシ接着剤は高温環境と接着時のガラス表面の水分に弱く、瞬間接着剤は高湿度環境に弱い
関連ページ:
http://www.kusastro.kyoto-u.ac.jp/~iwamuro/Kyoto3m/sensor_install.html
●接着剤試験

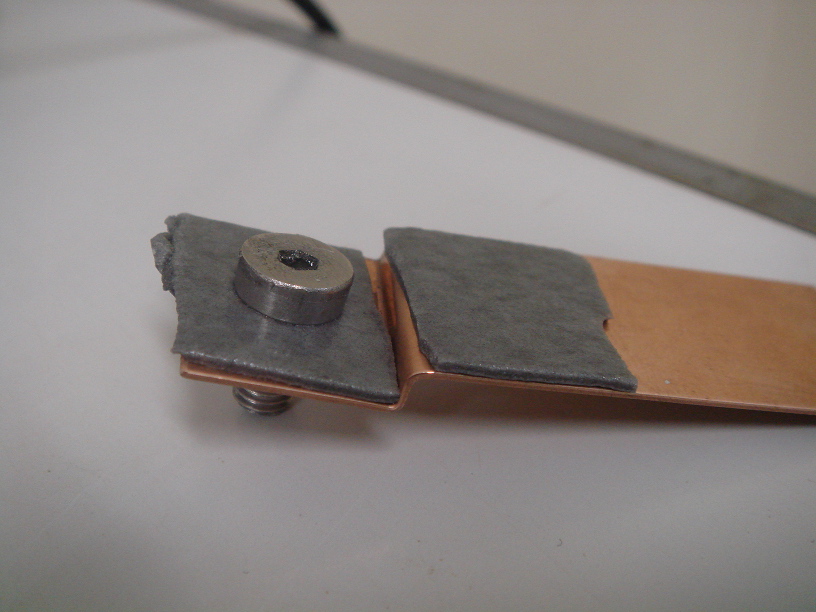

使用時のバネ力の2〜3倍の力(4.5kgw)をかけて恒温槽+水没試験
試験結果
接着の専門家に相談
電気化学工業(デンカ)社のハードロック硬軟2種とアラルダイトは温度・湿度どちらにも強い
接着作業時に固定治具を用い、ハードロック(軟)で全センサロッド固定ネジを再接着
関連ページ:
http://www.kusastro.kyoto-u.ac.jp/~iwamuro/Kyoto3m/bond.html
