岩室 史英 (京大宇物)

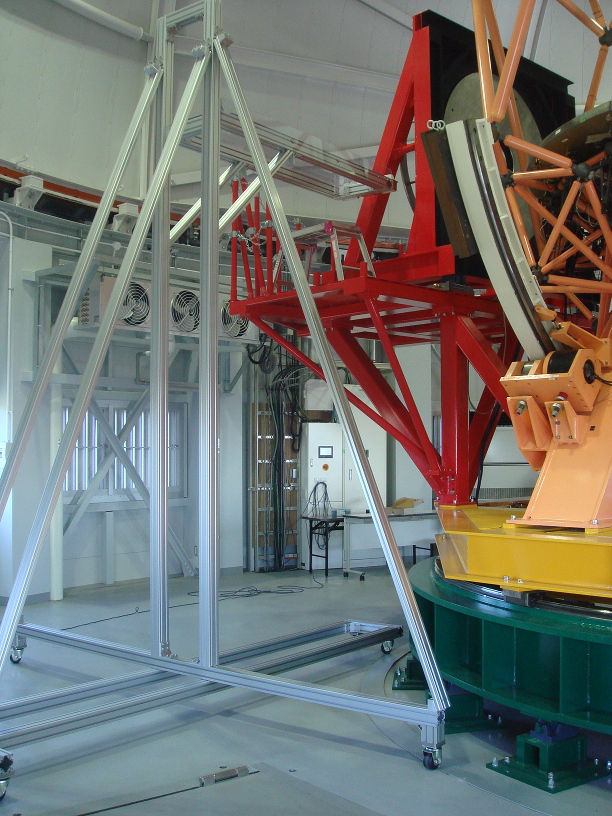

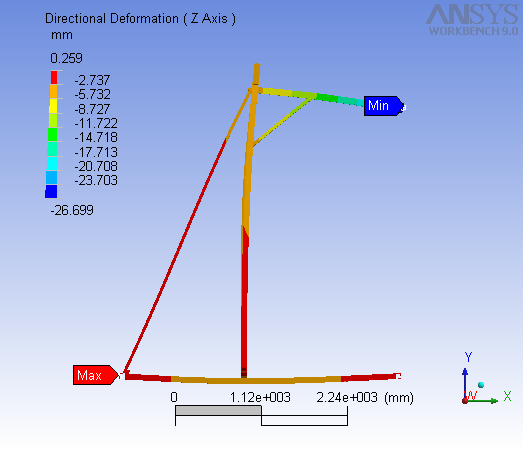

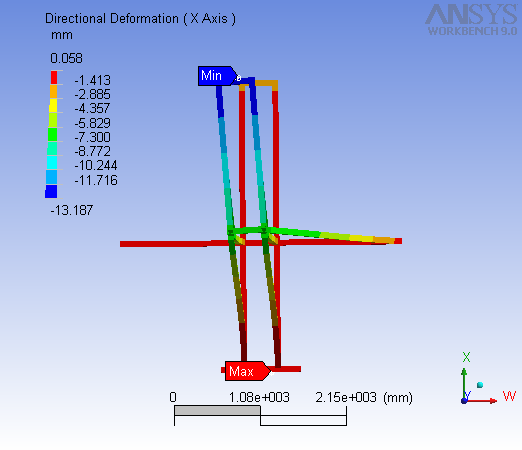

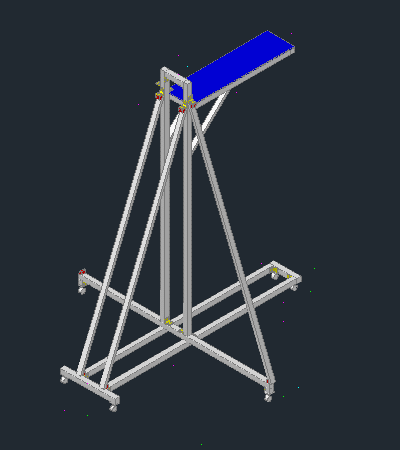

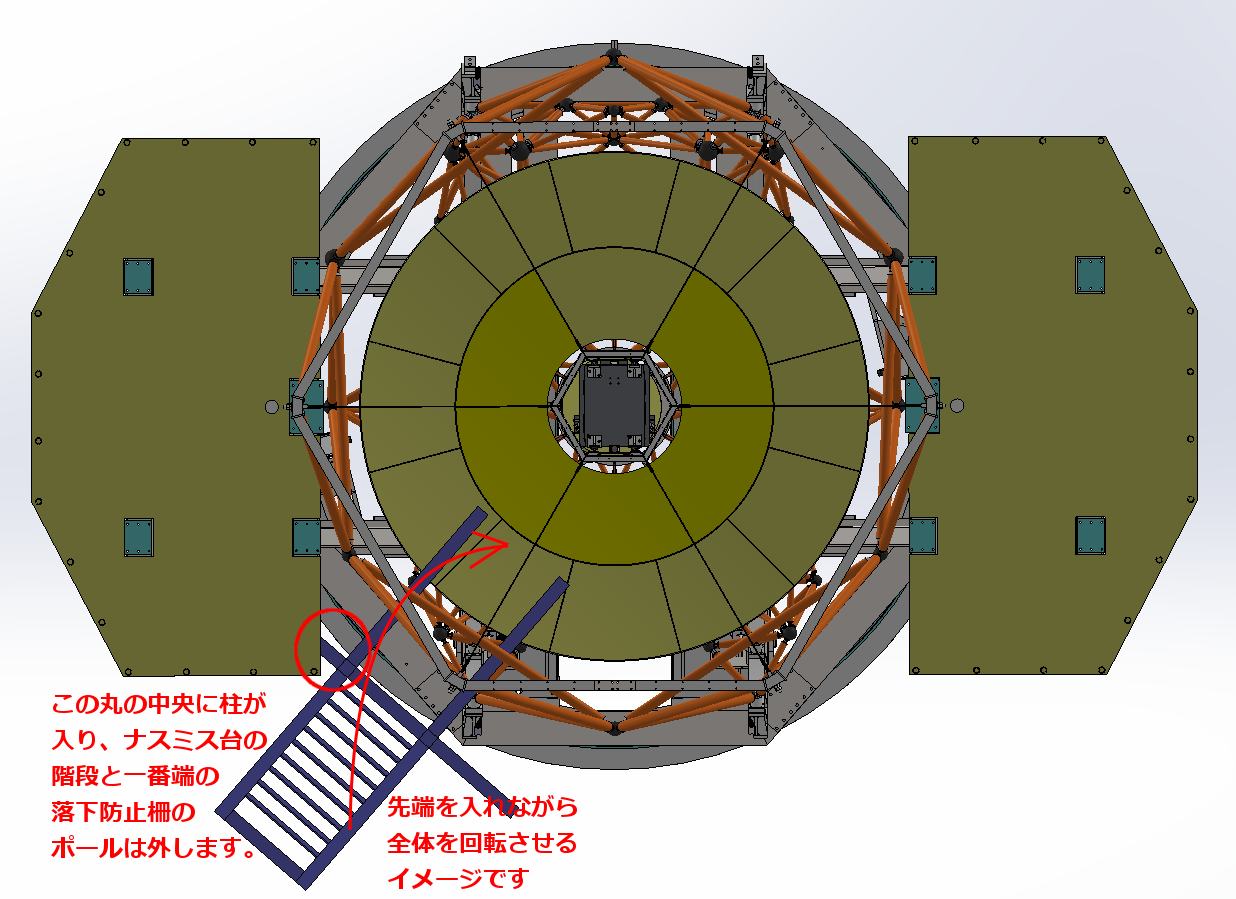

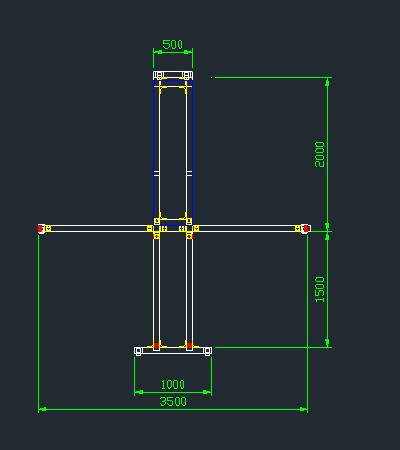

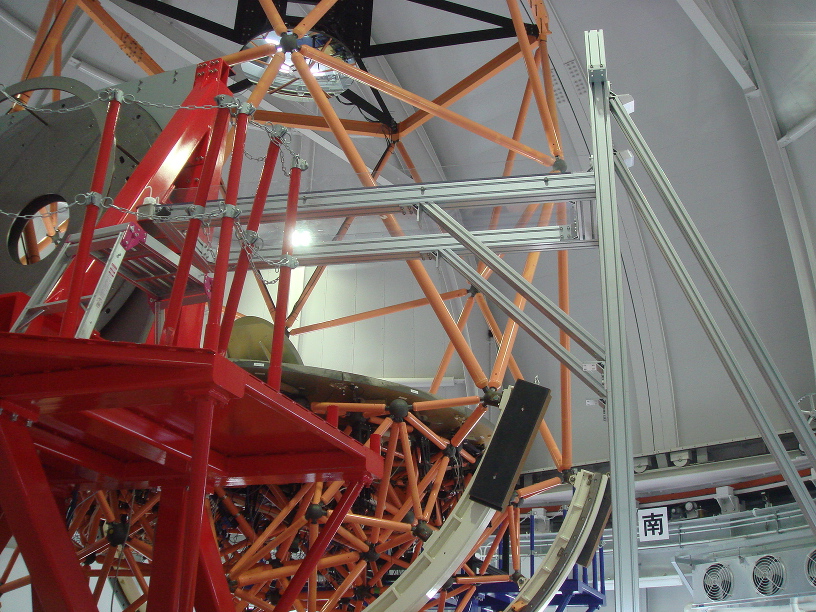

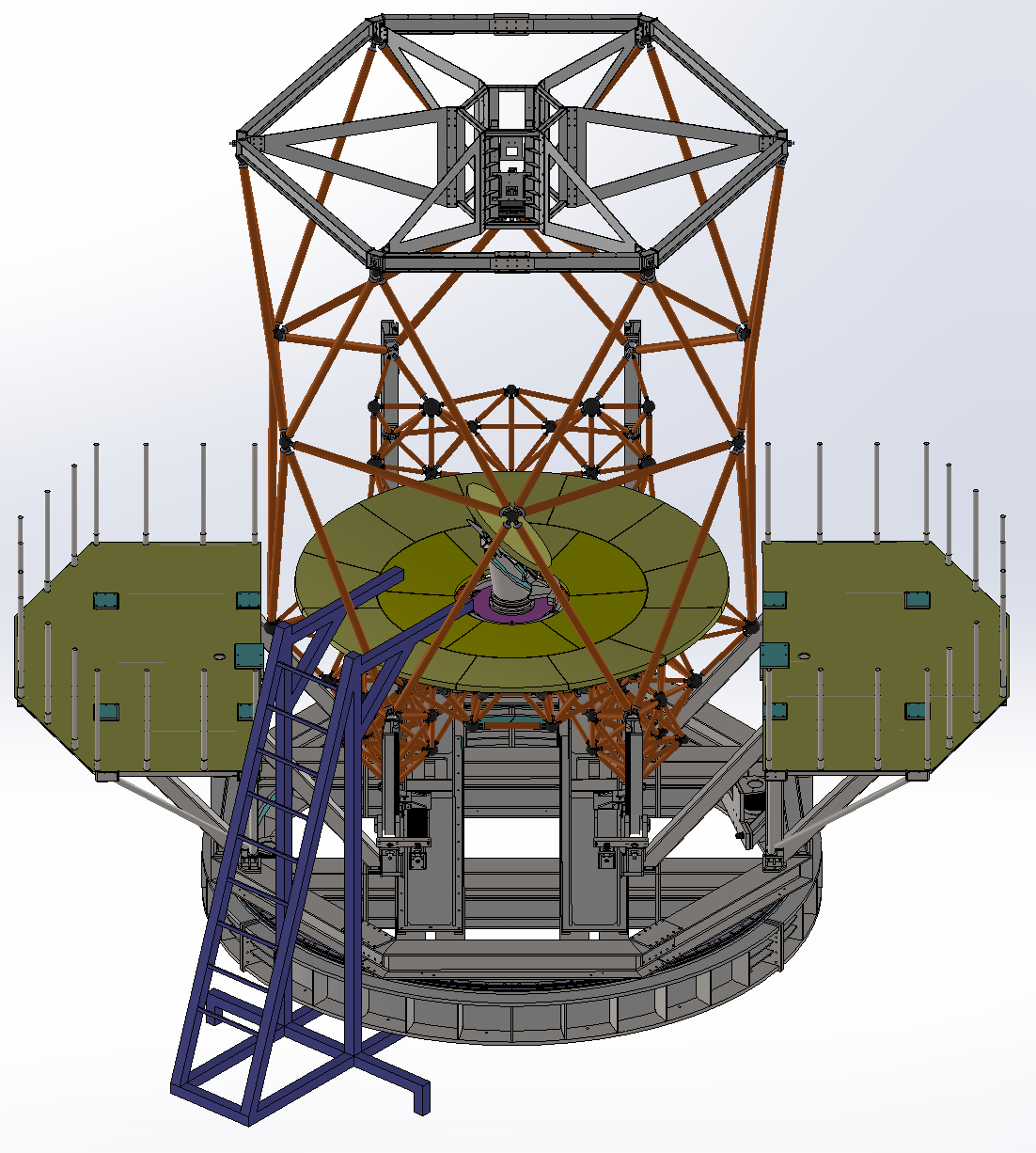

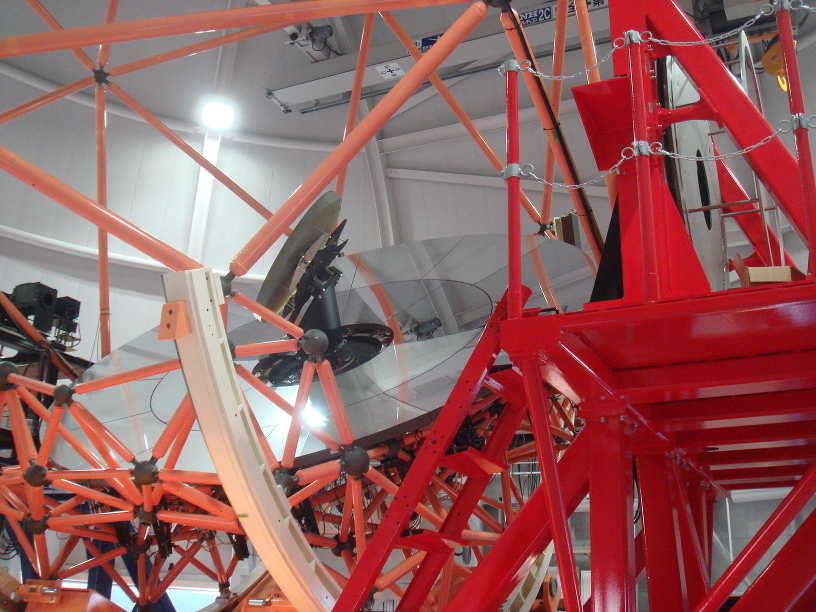

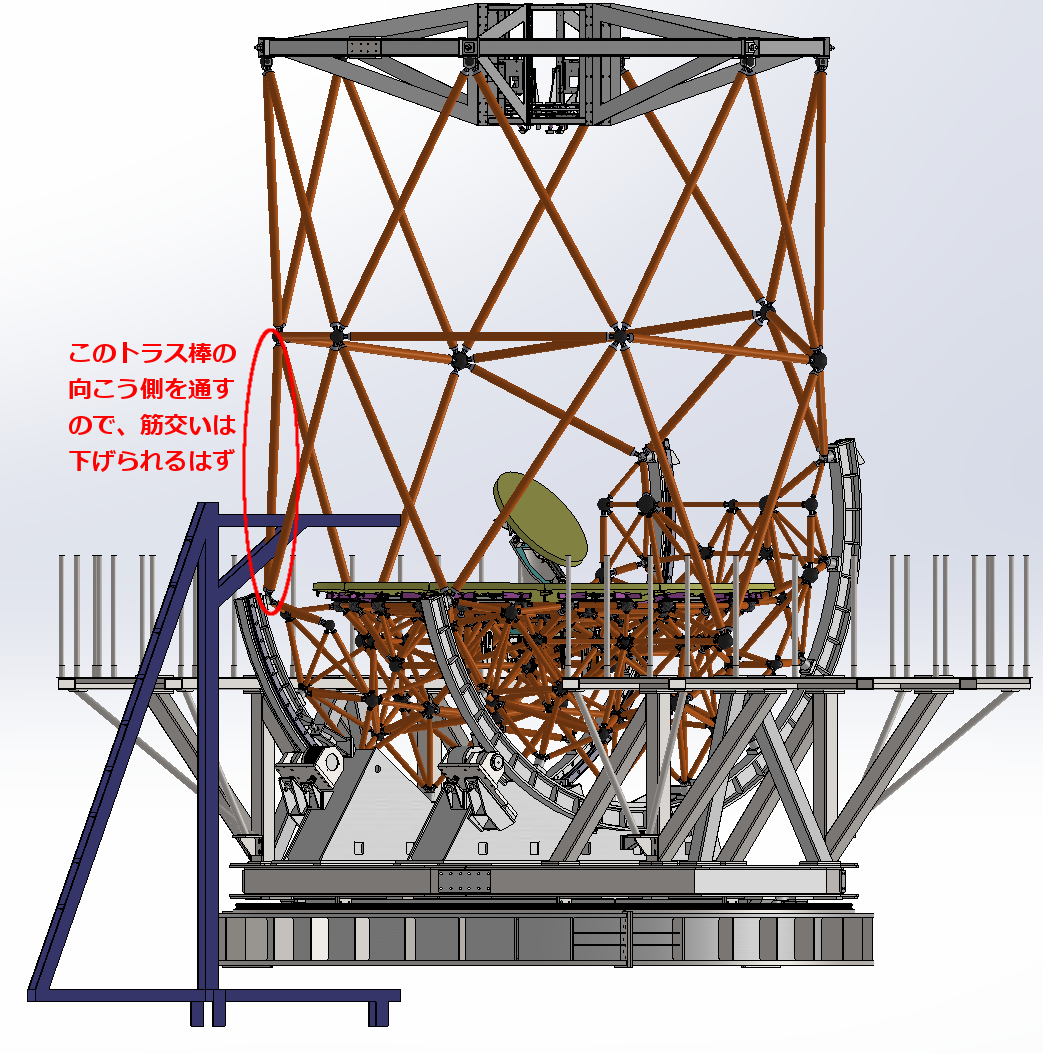

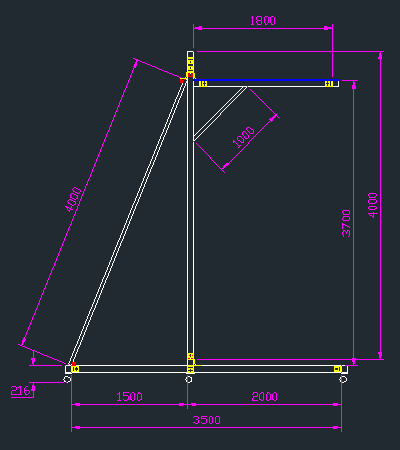

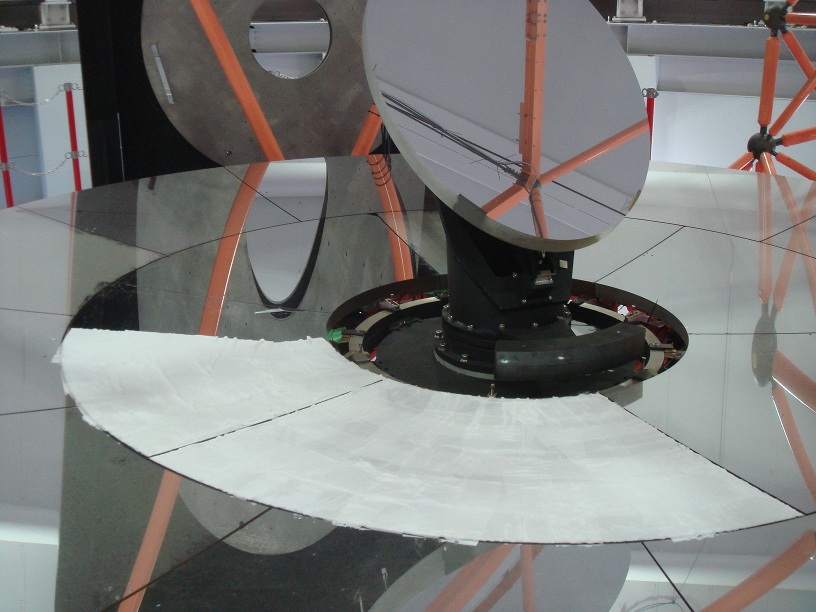

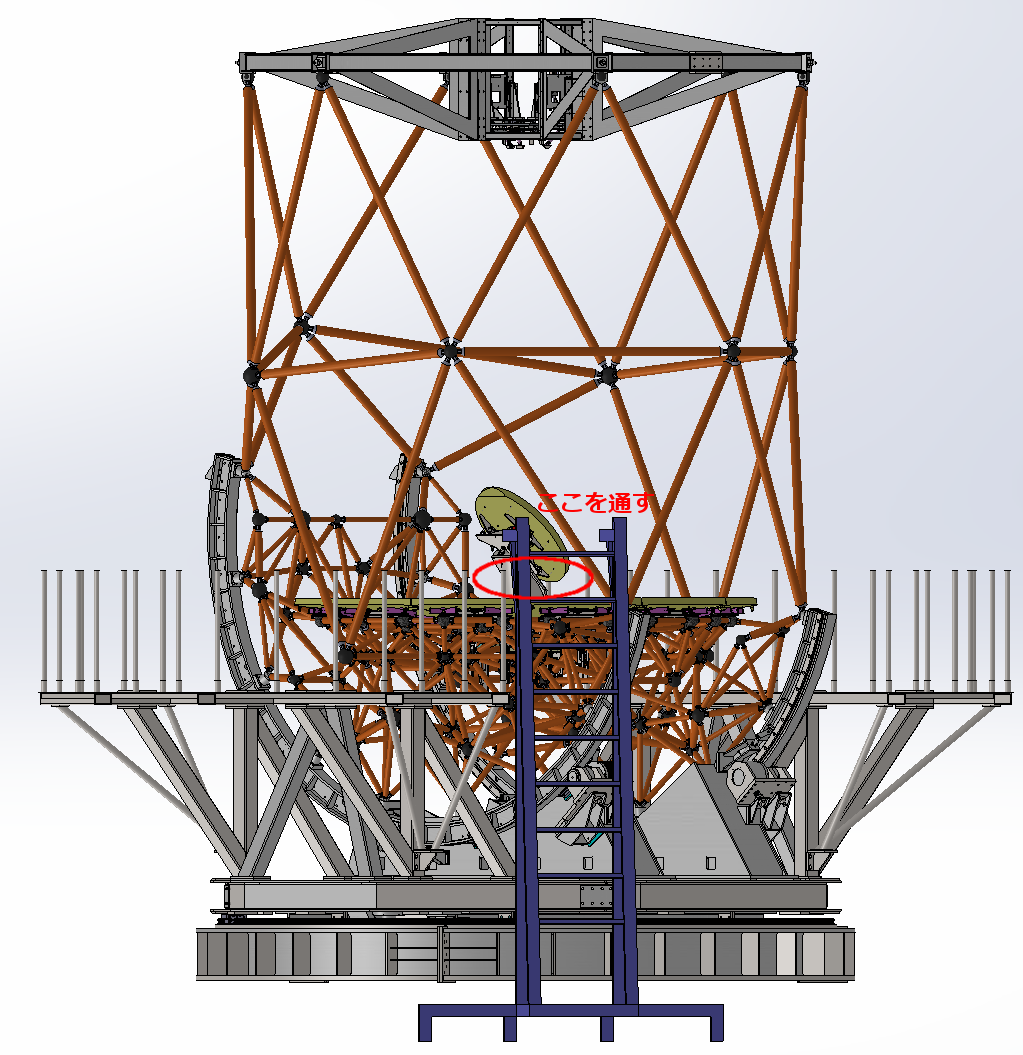

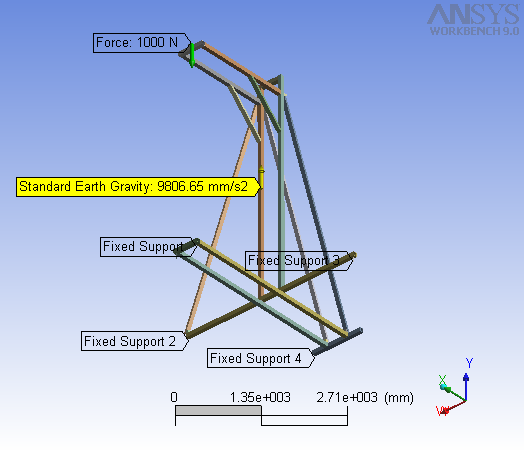

●内周セグメントへのアクセス方法 両ナスミス台端の位置からならアーム状の構造物を突っ込めそう 作業者は始めからアームの上に這いつくばった状態で突っ込まれる 以下は栗田くんによる幅 1m の素案でアームの間にトラスが入る構造 → 幅を 50cm にすればトラスを避けて突っ込める ●設計と必要部品 最長 4m のアルミフレームの組み合わせで製作 側面の筋交いは突っ込む場所に応じて左右付け替え 使用部品リスト キャスタ　極重荷重　６個 キャスタ取り付け板　６個 押出厚型ブラケット　２６個 NEFS8-4080-4000-LWH-RWH　３個（穴指定間違えました...） NEFS8-4080-1000-LBT45-RBT45　２個（固定用キリ穴は手作業で追加） NEFS8-8080-4000　２個 HFSH8-8080-3500　３個　（ベースの３本は重いフレームで） NEFS8-8080-1800　２個 NEFS8-8080-1000　１個 NEFS8-8080-500　２個 NEFS8-8080-340　２個 HFS8-8080-80　２個　（端面ネジ４個は手作業で追加 NEFS ではダメ） 六角穴付ボルト　１箱 アルミフレーム用先入れナット M8　２箱 アルミフレーム用先入れナット M6　２４個 底面塩ビプレート（t10）　１枚 側面塩ビプレート（t5）　２枚（固定穴４個は手作業で追加） アイボルト取り付け板　１個 製作部品 筋交い固定ブロック　７個 ●強度確認 各アルミフレームと同じ断面２次モーメントと断面積を持つ中空アルミ角パイプでモデルを作る。 型番 断面２次M 断面積 パイプ外形 パイプ内形 NEFS8-8080 130cm4 16.49cm2 7.453cm□ 6.250cm□ NEFS8-4080 20cm4 10.34cm2 7.534cm x 3.767cm 6.006cm x 3.003cm HFSH8-8080 183cm4 26.41cm2 7.401cm□ 5.326cm□ 底面横棒・縦棒両端に 5mm□x100mm の角棒を接続してその底面で固定、アーム先端に 100kgw 鉛直方向と、横方向 20kgw で変形を評価 鉛直方向は 26mm/100kgw (この内 6mm は中央部の沈下)、横方向は 10mm/20kgw の変形 ●作ってみた 実物写真 内周セグメント３枚を清掃
