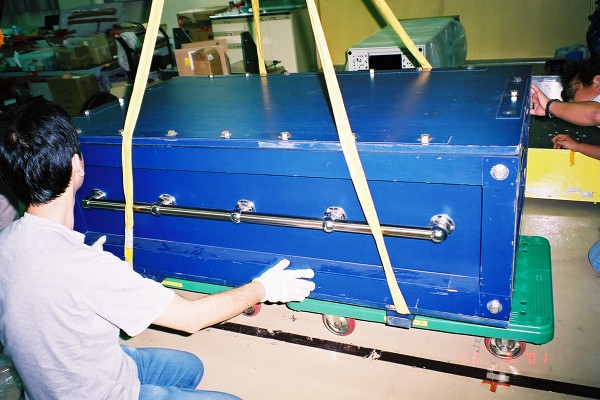

運送屋さんから分光器を受け取り。

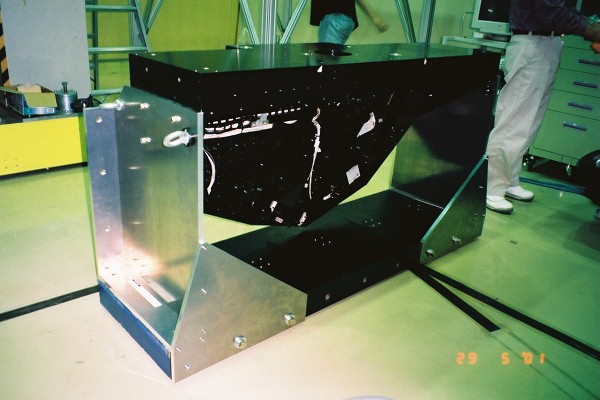

コンテナの一部を取り外し、アダプターを付ける際に分光器をたてておくための治具を
取りつけます。

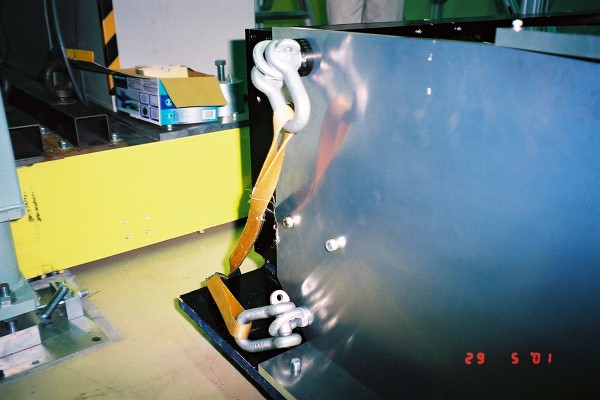

治具に付いているアイボルトにフックをかけ、
クレーンで分光器をたてます。奥にいるのは湯谷さん。今回の試験では大変お世話になりました。
すべらないよう押さえながら立てていきます。
無事立ちました。
運搬用コンテナの基板側の板を外します(最初下になっていたもの)。
この状態で上からアダプターをかぶせます。
色々な角度から。
アイボルトの間に3つのネジが見えますが、分光器はこの両側3つずつのネジで 支えられている状態です。
次にアダプターを吊り上げます。奥にいるのは開発実験センターの山口さん。
山口さんの後ろに見えているのが汎用コンテナです。
分光器に蓋のようにかぶさります。今回はアダプターの位置決めピンが届いていなかったので、手で位置あわせを しました。
アダプターに、明らかにずれているネジ穴が一つだけありました。
直していただく予定です。
アダプターと分光器をネジで固定した後、
分光器を運搬用コンテナ＋治具から切り離すため、
クレーンを引っ張った状態にしています。赤く潰れてしまってこの写真では見えませんが、 引っ張っている力が表示されています。
分光器＋アダプターで約270kgfでした。
コンテナに向かって移動中
分光器＋アダプターを下ろしていきます。
2枚目は下から見た状態。
最後の方はアダプターとコンテナの間に1cmくらいしか余裕がないので、
慎重に。アダプター-コンテナ間の位置決めピンも未納なので、手で合わせました。
ネジを締めて取付終了。左奥に見えるのがテクノハウスの澤田さん。
すばるの自走台車や、今回の汎用コンテナ,アダプターを作った方です。
今回望遠鏡に取りつけたものの総重量は約980kgでした。
これに分光器のパーツ、制御系、コンテナの壁・床、おもり等を加えて、 総重量2tになります。
制御ラックをコンテナの中に入れてみました。これはシミュレーター室の床に直に置いてあるので、 実際はもう少し上にあがります。
わかりにくいかもしれませんが、上の写真で横から見た状態です。コンテナの隅に置くのではなく、壁の真ん中につく形にすることになりました。
前後の扉を開くことができるようにするためです。

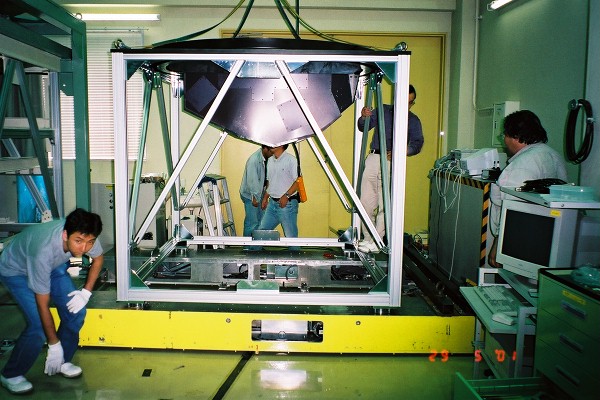

次にコンテナを持ち上げ、自走台車の上に持っていきます。
コンテナと自走台車の間の位置決め機構(=固定機構でもある)はありました。それに合わせて下ろしていきます。
今回は手動で台車を動かしました。操作をしているのは澤田さん。
光学シミュレーターに向かって移動中。
大体 望遠鏡の真下まで持っていきます。
自走台車の位置決め機構が所定の位置に来ているかどうか確認中。

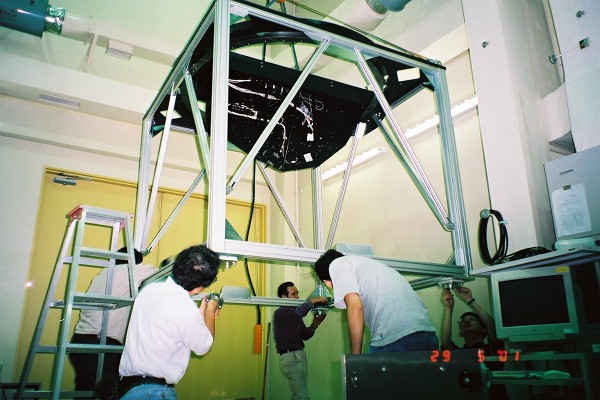

4本見えているジャッキでコンテナを吊り上げます。
一旦ローテーターを回し(ジャッキが左に移動)、
ジャッキを下げ、ローテーターを元に戻してから吊り上げます。
コンテナが低かったので、自走台車を少し上に上げました。

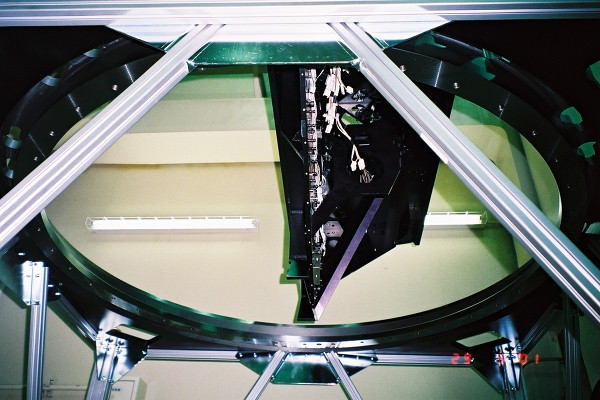

下から見た状態。ローテーターが元に戻っていっているところです。
この後ジャッキを上げて、
取り付け終了です。

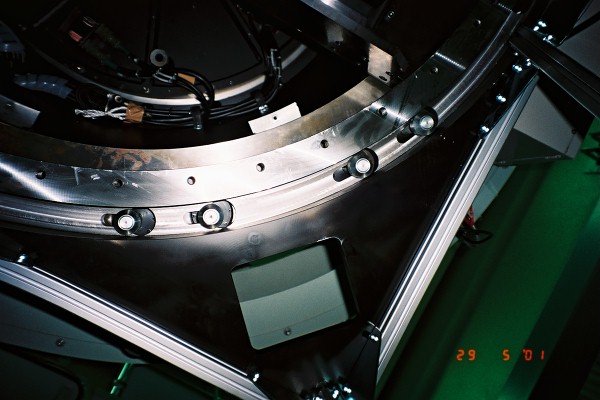

下から見たところ。
光学シミュレーター、汎用コンテナ、分光器の図。
良く調べてみると、望遠鏡フランジ面とコンテナフランジ面との間に、
隙間があることがわかりました。紙を入れてみて確認しているところです。

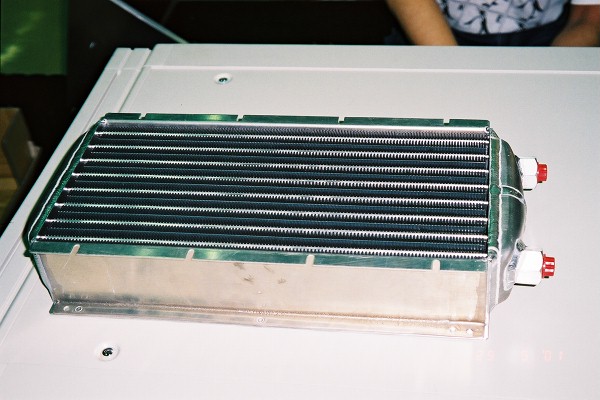

制御ラックの中に入れる熱交換器です。

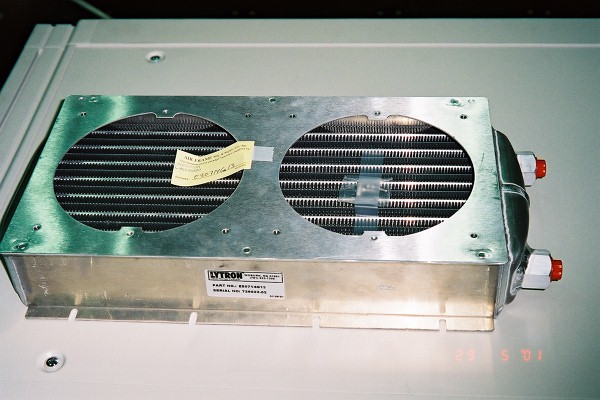

こちら側にファンがつきます。
一応取付可能ですが、
扉を閉めるとホースが想定していた以上に曲がってしまう事がわかりました。
